Grove-RS485串列通信模組
07 10 月

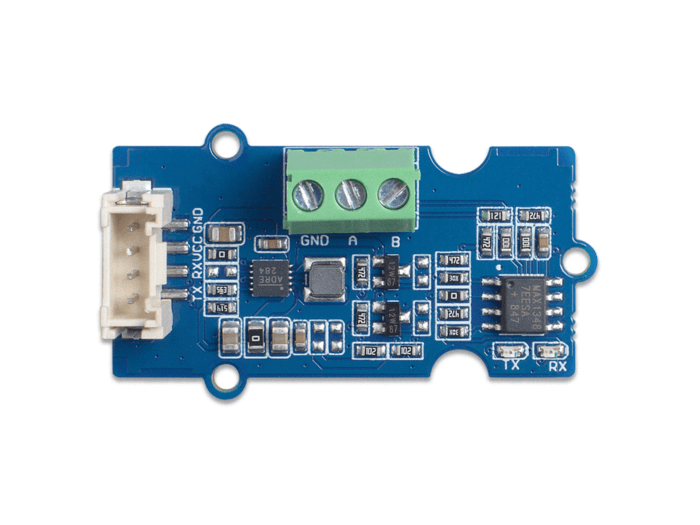

Grove-RS485串列通信模組 相容Arduino Seeed

Grove – RS485串列通信模組 相容Arduino

Grove RS-485 讓您的 Arduino 輕鬆連接 RS-485 設備，您只需要即插即用。

RS485 是串行通信中具有成本效益的解決方案，它可以用於 10Mbit/s 的數據速率或以較低的速度傳輸高達 1200m 的距離。



特徵

  • 供電電壓：3.3V / 5V
  • 介面：UART
  • 資料信號速率：高達10Mbit /s



硬件概述


Grove-RS485串列通信模組 硬件介紹

Documents

By 在〈Grove-RS485串列通信模組 相容Arduino Seeed〉中留言功能已關閉 Read more...
XIAO 多功能擴展板
17 8 月

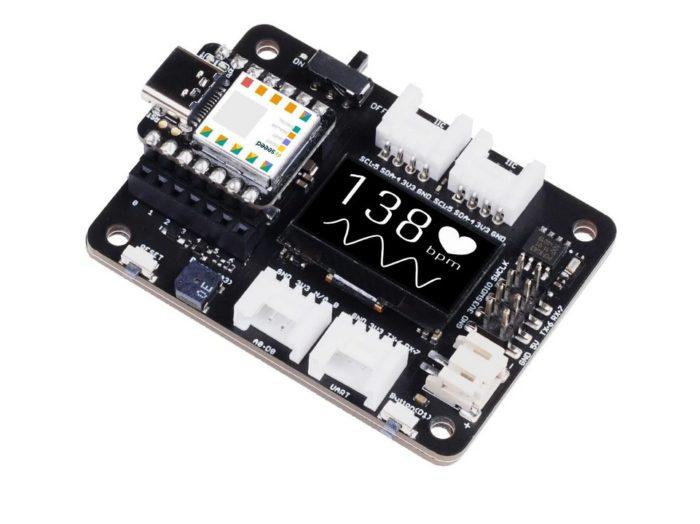

Seeeduino XIAO 多功能擴展板 | 內建 OLED/RTC/Grove | 相容 QT Py

這是一款功能強大的Seeeduino XIAO擴展板，只有樹莓派 4 的一半大小。它可以輕鬆快速地構建原型和項目。憑藉其豐富的外設，您可以探索Seeeduino XIAO的無限可能。該板也很好地支持電路python。

注意:本產品出貨不包含Seeed Studio XIAO主板和電池。此擴充板不支援 XIAO nRF54L15和XIAO MG24。

產品特徵

  • 快速原型設計：使用 RESET 按鈕和 SWD 引腳引出公頭可輕鬆調試和重置。0.96” OLED，無需PC串行監視器即可顯示視覺數據。
  • 豐富的外設：OLED顯示屏、RTC、可擴展內存空間、無源蜂鳴器、用戶按鍵、板載電池管理芯片……一板在手，探索Seeeduino XIAO的無限可能。
  • 無需焊接：所有引腳引出。方便的即插即用 Grove 連接器支持多種數據協議，包括 IIC、Uart、模擬/數字。
  • 支持電路 Python：很好地支持電路 Python。MicroSD 卡插槽可擴展存儲空間，從而可以分配更多原型設計和項目構建所需的資料庫。
  • 迷你尺寸：緊湊而優雅，只有 Raspberry Pi 4 的一半大小，非常適合小巧耐用

硬件概述




豐富的板載外設包括

  • OLED顯示：無需連接PC即可可視化數據顯示，調試更高效，構建傳感器集線器、數據監控系統等應用
  • RESET按鈕：無需跳線和短路，一鍵輕鬆復位。 SWD調試：SWD引腳作為公排針引出，使調試器連接和固件下載更加容易。
  • 高精度RTC：具有備用電池的高精度實時時鐘，可在主電源關閉時保持準確時間。
  • 可擴展內存：背面有MicroSD卡槽，添加庫和使用電路python時不再擔心內存限制。
  • 用戶按鈕：除RESET按鈕外，還提供另一個用戶自定義按鈕。
  • 無源蜂鳴器：Wio 終端相同的無源蜂鳴器，您可以通過改變 PMW 頻率來獎勵不同的蜂鳴聲，以獲得“蜂鳴器音樂”。
  • Grove 連接器：所有引腳引出，即插即用 Grove 連接器支持通用數據協議（Grove IIC2、Grove UART1、A0/D0 Grove*1）
  • 鋰電池充電：JST2.0mm標準鋰電池連接器和電池管理系統，支持USB和鋰電池供電，方便車載電池充電。
  • 5V 伺服連接器：5V 輸出引出公頭，用於 5V 伺服和傳感器連接。



應用領域

  • SWD調試
  • 快速原型製作
  • 數據顯示
  • 迷你尺寸項目

DEMO

Seeeduino XIAO 規格

物品 細節
電源 5v/3.7V鋰電池
實時時鐘芯片 PCF8563T/5
實時時鐘電池 CR1220
可擴展內存 微型 SD 卡
屏幕 0.96 OLED顯示屏
其他外部設備 無源蜂鳴器、用戶按鈕、5V伺服連接器
充電電流 最大：460mA
Grove 接口 Grove I2C *2，Grove UART *1，A0/D0 Grove *1



脚位排列

另外支援

Documents

[Wiki] Seeeduino XIAO Expansion board

By 在〈Seeeduino XIAO 多功能擴展板 | 內建 OLED/RTC/Grove | 相容 QT Py〉中留言功能已關閉 Read more...
ReSpeaker USB Mic Array 遠場麥克風AI語音識別開發板 seeed
01 7 月

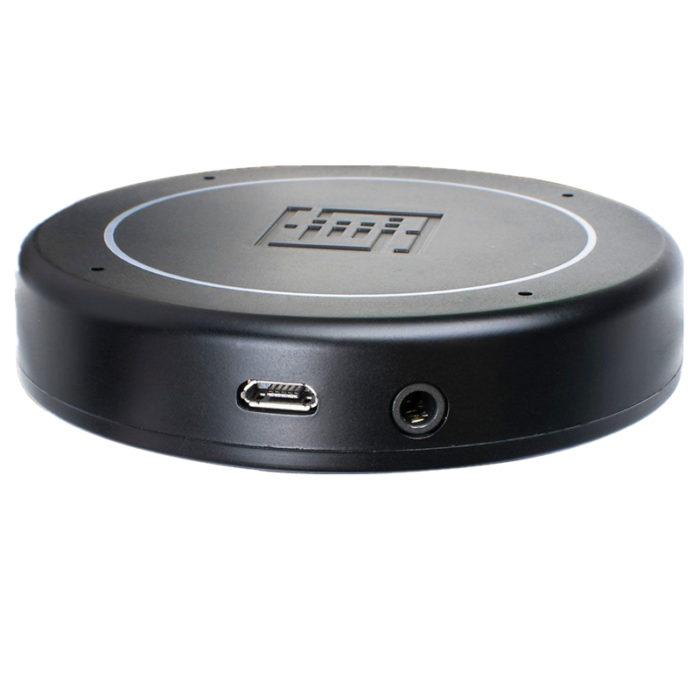

ReSpeaker USB Mic Array 遠場麥克風AI語音識別開發板 支援樹莓派4B seeed

已停售，請參考最新升級產品：ReSpeaker XMOS XVF3800 AI powered 4-Mic Array 語音開發板

Respeaker Mic Array V2.0以開發板的形式備受AI語音服務機器人專案用戶喜愛。隨著應用領域逐漸擴展，符合聲學結構帶外殼的設備，越來越重要，這可有效幫助保護設備，同時理想的發揮Respeaker Mic Array的遠場語音麥克風功能。

對此Seeed提供了ReSpeaker USB Mic Array 的解決方案：

  • 具有精心設計的聲學結構，開箱即用，為客戶提供了靈活的內置解決方案。
  • 提供注模外殼，節省了項目上市時間和模具成本。

ReSpeaker USB Mic Array和Respeaker Mic Array V2.0內部PCB之間的區別
ReSpeaker USB Mic Array 遠場麥克風AI語音識別開發板



適用場景

  • 會議室中的麥克風設計：用作會議室中的麥克風設備，可供5至6位與會者使用。
  • 智能家居：演示如何打開/關閉燈
  • 設備自動化：在咖啡機上執行Snips命令



特徵

  • 即插即用（無需驅動程式）
  • 與支持OTG的Windows 10/8/7，Mac，Linux和Android相容。
  • 支持樹莓派Raspberry Pi 3B/3B+/4B；
  • 遠距離語音拾取長達5m，並支援360°拾取模式



聲學演算法

  • DOA聲音方向檢測；
  • AEC（自動回聲消除）；
  • AGC（自動增益控制）；
  • NS（抑制噪音）
  • 內置音頻插孔，可插入耳機或揚聲器（不包括揚聲器）



應用領域

  • 語音接聽裝置
  • 家庭/辦公室自動化設備
  • 車載語音助手
  • 醫療設備
  • 語音互動機器人
  • 其他應用

溫馨提示**我們建議您使用Linux進行固件更新。

規格參數

  • XMOS的XVF-3000
  • 4個高性能數位麥克風
  • 支援遠場語音捕獲
  • 板載語音演算法
  • 12個可編程RGB LED指示燈
  • 麥克風：ST MP34DT01TR-M
  • 靈敏度：-26 dBFS（全向）
  • 聲學超載點：120 dBSPL
  • 信噪比：63 dB
  • 電源：Micro USB
  • 尺寸：70mm（直徑）
  • 3.5毫米音頻插孔輸出插座



出貨清單

ReSpeaker USB 麥克風 1
USB A 型轉 Micro USB 數據線 1
說明卡 1



文件資料

Documents

技術補充（英文原文對照）

以下為原廠英文技術說明，提供使用者參考。

An out-of-the-box voice pick-up device is the voice of the customer.

During the past year, Respeaker Mic Array V2.0  has been sold out for more than 10K units in the format of the development board. Customers keep requesting a complete device with an enclosure, which is challenging for them to design it, considering the acoustic principles.

And here Seeed provides the answer with ReSpeaker USB Mic Array:

  • An out-of-box device with a well-designed acoustic structure brings the flexibility for the customer to build in their solution.
  • Mold injected enclosure available, saves the time to go to the market and the mold cost.

The difference between the PCBA inside ReSpeaker USB Mic Array and Respeaker Mic Array V2.0:

  • Optimized power circuit
  • Move the audio jack and micro USB port to the backside.

Applicable Scenario

  • Microphone devise in the meeting room
  • Smart home
  • Device automation

Features

  • Plug & Play (No driver required), compatible with Windows 10/8/7, Mac, Linux and Android that support OTG.
  • Voice Pick-up device, Far-field voice pick-up up to 5m and supports 360° pick-up pattern
  • Acoustic algorithms implemented:
  • DOA(Direction of Arrival),
  • AEC(Automatic Echo Cancellation),
  • >AGC(Automatic Gain Control),
  • NS(Noise Suppression)
  • Built-in audio jack, which allows for plugging in headphones or speakers (speaker not included)

Applications

  • Voice pick-up device
  • Home/Office automation device
  • In-car voice assistant
  • Healthcare device
  • Voice interaction robot
  • Other applications

When it comes to development we believe you should have as many options as possible. The ReSpeaker USB Mic Array is able to work with most modern Linux, macOS, and Windows systems.

We do recommend Linux for firmware updates.

We are working hard to ensure the setup is simple. The documentation on our wiki will help you get up and running quickly, and should unknown issues pop up our tech support team is ready to help. You can ask questions in our ReSpeaker forum, which is checked daily. You can also check out the GitHub for more support.



  • XVF-3000 from XMOS
  • 4 High Performance Digital Microphones
  • Supports Far-field Voice Capture
  • Speech Algorithms On-Chip
  • 12 Programmable RGB LED Indicators
  • Microphones: MEMS MSM261D4030H1CPM
  • Sensitivity: -26 dBFS (Omnidirectional)
  • Acoustic Overload Point: 120 dBSPL
  • SNR: 63 dB
  • Power Supply: 5V DC from Micro USB or Expansion Header
  • Dimensions: 77mm (Diameter)
  • 3.5mm Audio Jack Output Socket
Technical Details
Dimentions 77mm (Diameter)
Weight (N.W.) 43.6g
Weight (G.W.) 104.2g
Battery Exclude
Part List
ReSpeaker USB Mic Array 1
USB Type A to Micro USB cable 1
Instruction Card 1
By 在〈ReSpeaker USB Mic Array 遠場麥克風AI語音識別開發板 支援樹莓派4B seeed〉中留言功能已關閉 Read more...
Grove-Multichannel Gas Sensor v2
17 5 月

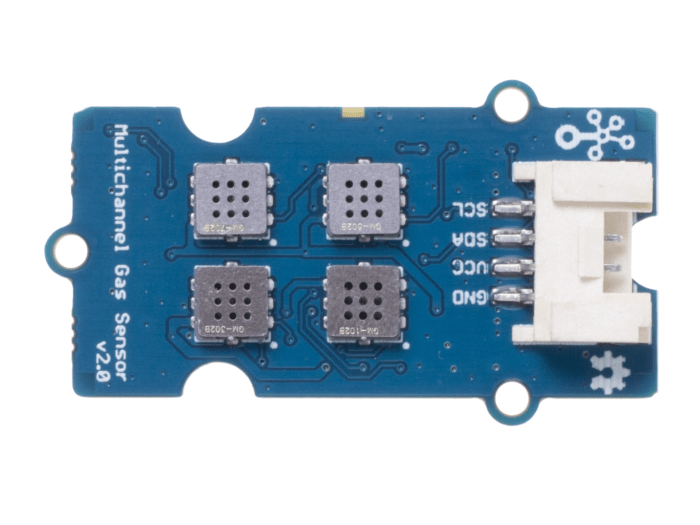

Grove-Multichannel Gas Sensor v2 多通道有害氣體感測器 seeed

Grove-多通道氣體感測器V2具有4個測量單元，每個測量單元都對各種氣體敏感，這意味著您可以同時獲取四組數據。通過這四組數據還可以判斷出不同種類的氣體。該模組中使用的氣體感測器基於MEMS技術，具有體積小，測量穩定性高的優點，並且比定性測量更適合定性測量。

Grove-Multichannel Gas Sensor v2 多通道有害氣體感測器 尺寸

特徵

  • 一個封裝上有四個完全獨立的傳感器元件。
  • 具有檢測一氧化碳（CO），二氧化氮（NO2），乙醇（C2H5CH），揮發性有機化合物（VOC）等多種氣體的能力。
  • 定性檢測，而不是定量檢測。
  • 體積小巧，易於部署。

規格參數

單片機 STM32F030
界面 0x55
I2C地址 3.3V〜5V
車載氣體傳感器 GM-102B; GM-302B; GM-502B; GM-702B



使用之前，需要對感測器進行預熱以達到內部化學平衡。預熱電壓與其加熱電壓VH一致。並建議如下的存儲時間和相應的預熱時間：

存儲時間如何影響此感測器的建議預熱時間？

儲存時間 建議的預熱時間
不到1個月 不少於24小時
1-6個月 不少於48小時
6個月以上 不少於72小時

這與我們以前的多通道氣體感測器有何不同？

細節 Grove多通道氣體感測器V1 Grove多通道氣體感測器V2
感測器 一包三要素 四個獨立的傳感器
單片機 Atmel 8位微控制器 32位Value-lineARM®
圖像

注意事項

  • 模組應避免放置在揮發性矽化合物蒸汽中，否則將導致靈敏度降低且無法恢復。
  • 模組應避免暴露於高濃度的腐蝕性氣體（例如H2S，SOX，Cl2，HCl等）中，否則將被不可逆轉地損壞。
  • 請勿將模塊放在水或冰中。
  • 模塊上電後，傳感器在此過程中會加熱到一定程度，這是正常現象。
  • 用戶必須在開始測量氣體之前對模組進行預熱。

出貨清單

  • Grove – Multichannel Gas Sensor V2 x1
  • Grove連接線 x1



Documents

By 在〈Grove-Multichannel Gas Sensor v2 多通道有害氣體感測器 seeed〉中留言功能已關閉 Read more...
Grove Shield for Pi Pico v1.0
01 5 月

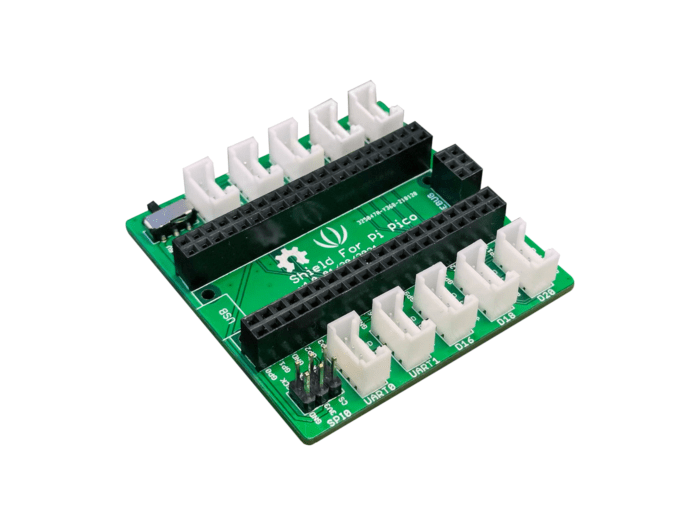

Grove Shield for Pi Pico v1.0 Pico 擴展板 seeed

Grove Shield for Pi Pico v1.0 Pico 擴展板

Raspberry Pi Pico是一種新的流行的低成本，高性能微控制器板，那麼如何將Grove傳感器集成到它呢？Grove完美地解決了這個問題。用於Pico Pico v1.0的Grove Shield是用於Raspberry Pi Pico的即插即用屏蔽，它與各種Grove連接器集成在一起，包括2 * I2C，3 *模擬，2 * UART，3 *數字端口，SWD調試接口和SPI引腳，可選3.3v / 5v電源開關。它可以輕鬆快捷地構建原型和項目，而無需跳線和麵包板，您可以探索Pico的無限可能性。屏蔽板是可堆疊的附加板，可充當Pi Pico和Seeed的Grove系統的橋樑。

特徵

  • 快速原型製作：易於調試和貼標籤，並可以與grove連接器和SWD引腳一起玩。
  • 豐富的外設：2×I2C，2×UART，3×數字，3×模擬，SPI，SWD調試接口。
  • 無需焊接：所有引腳都引出。便捷的即插即用Grove連接器支持多種數據協議，包括IIC，Uart，模擬/數字

Documents

Grove Shield for Pi Pico v1.0

Key Features

  • Quick Prototyping: Easy debug and Plag and play with grove connectors and SWD pin.
  • Rich peripherals: 2 × I2C, 2 × UART, 3 × Digital, 3 ×Analog, SPI, SWD Debug interface.
  • No Soldering Needed: All pin led out. Convenient plug and play Grove connectors support multiple data protocols, including IIC, Uart, Analog/Digital

Description

The Raspberry Pi Pico is a new popular low-cost, high-performance microcontroller board, so how to integrate Grove sensor to it?  The grove shield perfectly solved this problem.

The Grove Shield for Pi Pico v1.0 is a plug-and-play shield for Raspberry Pi Pico which integrates with various kinds of Grove connectors, including 2*I2C, 3*Analog, 2*UART, 3*Digital ports, SWD debug interface and SPI pin, 3.3v/5v selectable power switch. It enables the build prototype and project in an easy and quick way without jumper wire and breadboard, you could explore infinite possibilities of Pico. The shield board is a stackable add-on board which acts as a bridge for Pi Pico and Seeed’s Grove system.

Application

  • SWD debug
  • Rapid prototyping
  • Wearable devices
  • intelligent control

Part List

Grove shield for Pi Pico x1
