XIAO 多功能擴展板 內建0.96吋OLED顯示、RTC、Grove接頭、 MicroSD 支援Adafruit QT Py seeed原廠
NT$762 NT$600 未稅
一款功能強大的 Seeeduino XIAO 多功能擴展板,只有 Raspberry Pi 4 的一半大小。 它能夠以簡單快捷的方式構建原型和項目。 OLED、RTC、可擴展內存、無源蜂鳴器、RESET/用戶按鈕、5V伺服連接器、多種數據接口等豐富的外設,讓您探索Seeeduino XIAO的無限可能。 該板也很好地支持電路python。
尚有庫存
- 商品說明
商品說明

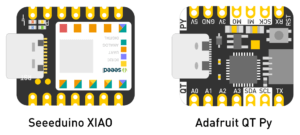

XIAO 多功能擴展板 內建0.96吋OLED顯示、RTC、Grove接頭、 MicroSD 支援Adafruit QT Py
是一款功能強大的Seeeduino XIAO擴展板,只有樹莓派 4 的一半大小。它可以輕鬆快速地構建原型和項目。憑藉其豐富的外設,您可以探索Seeeduino XIAO的無限可能。該板也很好地支持電路python。
特徵
- 快速原型設計:使用 RESET 按鈕和 SWD 引腳引出公頭可輕鬆調試和重置。 0.96” OLED,無需PC串行監視器即可顯示視覺數據。
- 豐富的外設:OLED顯示屏、RTC、可擴展內存空間、無源蜂鳴器、用戶按鍵、板載電池管理芯片……一板在手,探索Seeeduino XIAO的無限可能。
- 無需焊接:所有引腳引出。 方便的即插即用 Grove 連接器支持多種數據協議,包括 IIC、Uart、模擬/數字。
- 支持電路 Python:很好地支持電路 Python。 MicroSD 卡插槽可擴展存儲空間,從而可以分配更多原型設計和項目構建所需的資料庫。

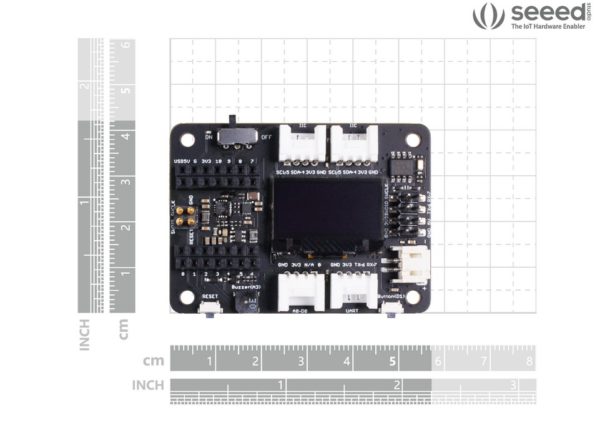

- 迷你尺寸:緊湊而優雅,只有 Raspberry Pi 4 的一半大小,非常適合小巧耐用

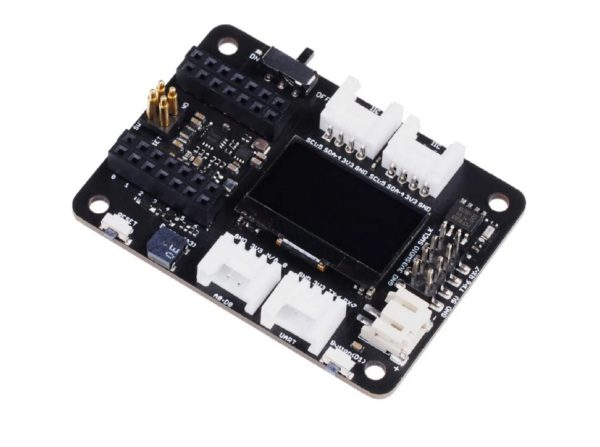

硬件概述
豐富的板載外設包括

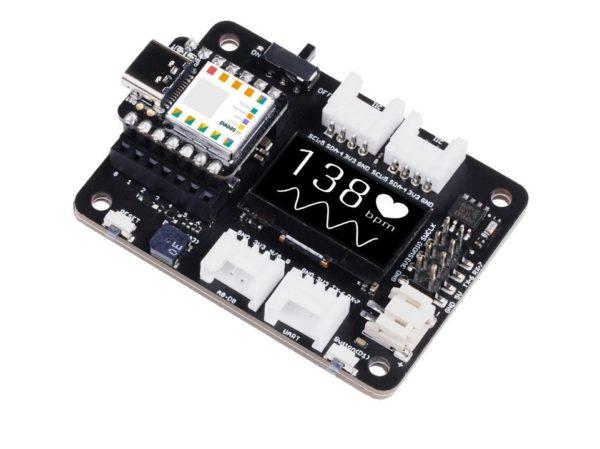

- OLED顯示:無需連接PC即可可視化數據顯示,調試更高效,構建傳感器集線器、數據監控系統等應用
- RESET按鈕:無需跳線和短路,一鍵輕鬆復位。 SWD調試:SWD引腳作為公排針引出,使調試器連接和固件下載更加容易。
- 高精度RTC:具有備用電池的高精度實時時鐘,可在主電源關閉時保持準確時間。

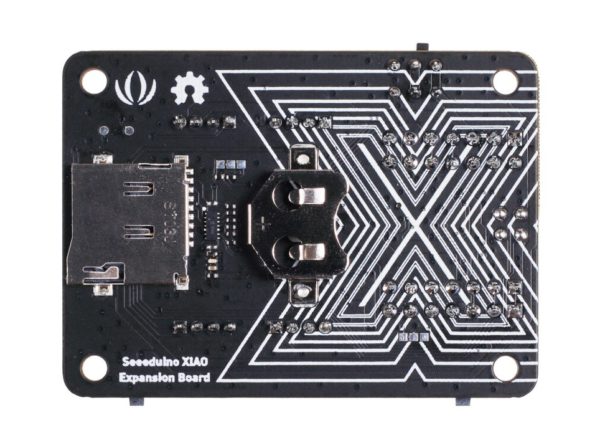

- 可擴展內存:背面有MicroSD卡槽,添加庫和使用電路python時不再擔心內存限制。
- 用戶按鈕:除RESET按鈕外,還提供另一個用戶自定義按鈕。
- 無源蜂鳴器:Wio 終端相同的無源蜂鳴器,您可以通過改變 PMW 頻率來獎勵不同的蜂鳴聲,以獲得“蜂鳴器音樂”。
- Grove 連接器:所有引腳引出,即插即用 Grove 連接器支持通用數據協議(Grove IIC2、Grove UART1、A0/D0 Grove*1)
- 鋰電池充電:JST2.0mm標準鋰電池連接器和電池管理系統,支持USB和鋰電池供電,方便車載電池充電。
- 5V 伺服連接器:5V 輸出引出公頭,用於 5V 伺服和傳感器連接。
應用領域
- SWD調試
- 快速原型製作
- 數據顯示
- 迷你尺寸項目
DEMO
規格
物品 | 細節 |
---|---|
電源 | 5v/3.7V鋰電池 |
實時時鐘芯片 | PCF8563T/5 |
實時時鐘電池 | CR1220 |
可擴展內存 | 微型 SD 卡 |
屏幕 | 0.96 OLED顯示屏 |
其他外部設備 | 無源蜂鳴器、用戶按鈕、5V伺服連接器 |
充電電流 | 最大:460mA |
格羅夫接口 | Grove I2C *2,Grove UART *1,A0/D0 Grove *1 |

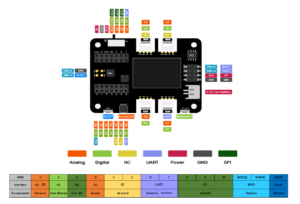

引腳排列
另外支援
Documents
[Wiki] Seeeduino XIAO Expansion board
=========================================================
Seeeduino XIAO Expansion board
Key Features
- Quick Prototyping: Easy debug and Reset with RESET button and SWD pin led out to the male header. 0.96” OLED, enables visual data to display without PC serial monitor.
- Rich peripherals: OLED display, RTC, expandable memory space, passive buzzer, user button, on board battery management chip… One board on hand to explore infinite possibilities of Seeeduino XIAO.
- No Soldering Needed: All pin led out. Convenient plug and play Grove connectors support multiple data protocols, including IIC, Uart, Analog/Digital.
- Circuit Python Supported: Well supports circuit python. Mini SD card slot enables memory space expand, making it possible to allocate more libraries needed in prototyping and project building.
- Mini Size: Compact and elegant with only half Raspberry Pi 4 size, perfect for tiny and wearable projects.
Description
Seeeduino XIAO Expansion Board is a powerful functional expansion board for Seeeduino XIAO of only half Raspberry Pi 4 size. It enables build prototype and project in an easy and quick way. With its rich peripherals, you could explore infinite possibilities of Seeeduino XIAO. Circuit python is also well supported by this board.
Rich peripherals on board including
- OLED display: Visual data display without connecting to PC, which enables debug in a more efficient way, and builds application such as a sensor hub, data monitor system, .etc
- RESET button: No more jumper wire and short circuit, easy reset with just one click.
- SWD debug: SWD pin led out as male pin header, making debugger connection and firmware download much easier.
- High precision RTC: High precision real-time clock with battery backup, enable maintain accurate time when the main power is turned off.
- Expandable memory: With a MicroSD card slot on the back, no worry about the memory limit any more when adding libraries and using circuit python.
- User button: Besides the RESET button, also provide another user-defined button.
- Passive buzzer: Same passive buzzer on Wio Terminal, with which you could change the PMW frequency to award different beep sound to get a “buzzer music”.
- Grove connectors: All pin led out, plug and play grove connectors support common data protocols (Grove IIC2, Grove UART1, A0/D0 Grove*1)
- Lipo Battery Charging: JST2.0mm standard lipo battery connector and battery management system, supports both USB and lipo battery power supply, and easy onboard battery recharge.
- 5V servo connector: 5V output led out to male header for 5V servo and sensor connection.
Application
- SWD debug
- Rapid prototyping
- Data display
- Mini Size Project
Specification
Item | Detail |
---|---|
Power Supply | 5v / 3.7V Lithium Battery |
RTC chip | PCF8563T/5 |
RTC battery | CR1220 |
Expandable memory | MicroSD Card |
Screen | 0.96 OLED display |
Other External Equipment | Passive buzzer, user button, 5Vservo connector |
charging current | Max: 460mA |
Grove Interface | Grove I2C *2, Grove UART *1, A0/D0 Grove *1 |
