Grove – EMG Detector 肌電圖 檢測儀 肌肉信號傳感器/感測器 肌電檢測器 seeed原廠

-11%

Grove – EMG Detector 肌電圖 檢測儀 肌肉信號傳感器/感測器 肌電檢測器 seeed原廠

NT$1,486 NT$1,320 未稅

傳感器採集小肌肉信號然後進行第2次放大和濾波,輸出信號可以被Arduino識別。

尚有庫存

  • 商品說明

商品說明

Grove – EMG Detector 肌電圖 檢測儀 肌肉信號傳感器 肌電檢測器

肌電圖感測器是連接人體與電子世界的橋樑,傳感器能夠收集肌肉收縮的電信號,然後進行二次放大和濾波,輸出的信號可以被Arduino識別。您可以把此個信號添加到您的控制系統中。在待機模式下,輸出電壓為1.5V。當檢測到肌肉活動時,輸出上升的信號,最大電壓為3.3V。您可以在3.3V或5V系統中使用這個傳感器。

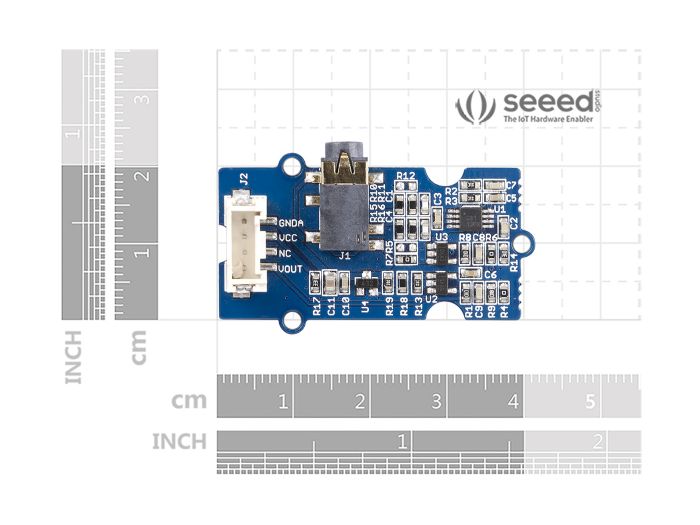

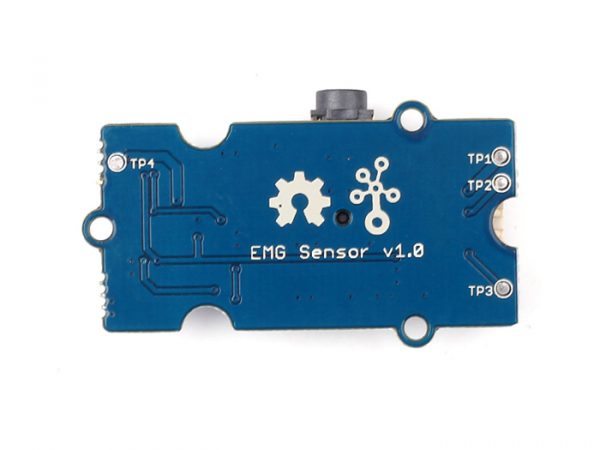

Grove - EMG Detector

注意:此感測器不能用於醫療用途。

特徵

  • 兼容Grove
  • 3.5毫米 插頭
  • 6個可支配的表面電極
  • 電源電壓:3.3V-5V
  • 1000mm長的引線
  • 無需外加電源

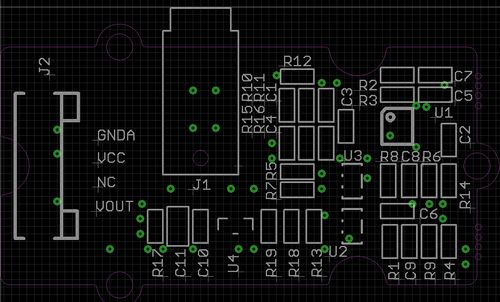

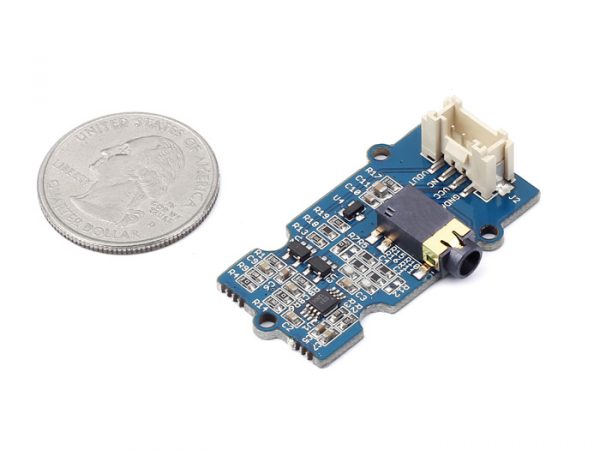

接口功能

Grove - EMG Detector 肌電圖 檢測儀 感測器

肌電檢測器 Grove_EMG_detector

  • J2:Gr​​ove接口,連接到模擬輸入輸出端口。
  • J1:肌電圖可支配表面電極插針。
  • U1:INA331IDGKT,差分放大器。
  • U2,U3:OPA333,零漂移放大器。

演示

示例向您展示如何使用Grove-液晶紅綠藍背光燈,我們需要一個Seeeduino V3.0,一個Grove-LED條和一個Grove基礎擴展板。

硬件安裝

將 Grove 基礎擴展板插入 Seeeduino 然後將Grove發光二極管連接至D8,將Grove肌電圖傳感器連接至A0。

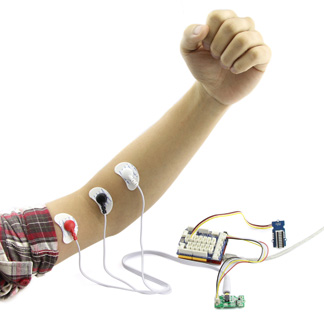

最後,將三個電極固定在肌肉上,並使電極之間保持一定的距離。

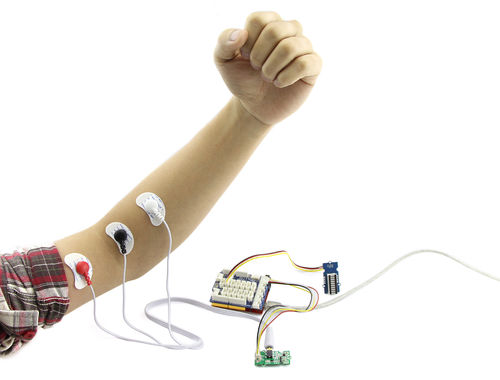

Emg connect.jpg

下載並載入代碼

您可在github上下載演示代碼,點擊這裡,然後解壓縮到任何位置。
接著將代碼載入Seeeduino,如果您有任何關於代碼載入的疑問,請參考Seeeduino入門

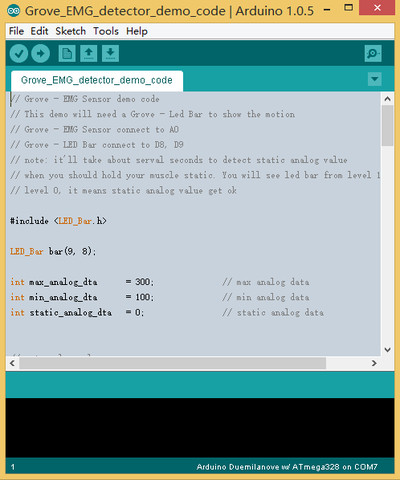

Emg ide.png

動作

當完成演示代碼載入後,會有5秒鐘來初始化,此時您需要靜靜等待。
您可以觀察到初始化時,紅條從10到0。當紅條全部熄滅時您即可活動。
當您活動時,您能發現紅條的格數在改變。

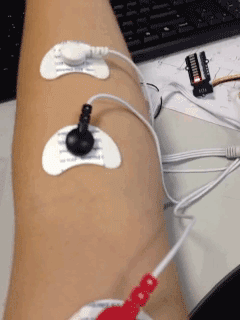

Grove emg demo 2.gif

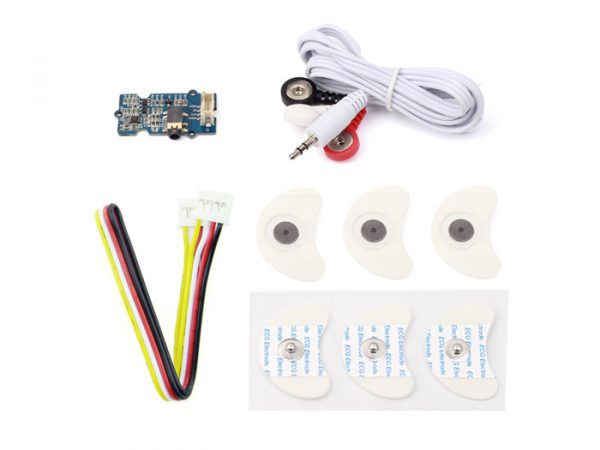

出貨清單

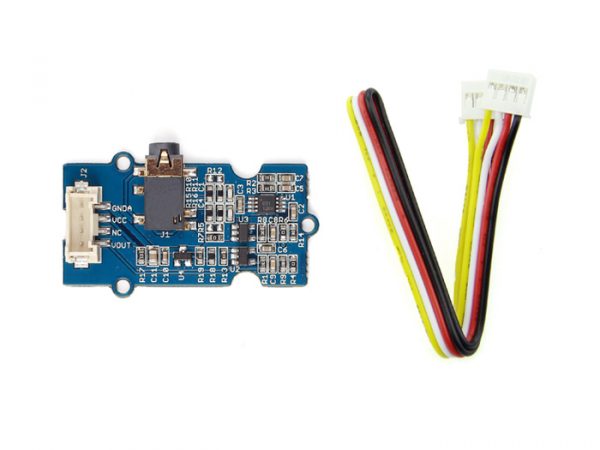

  • Grove – EMG Detector x1
  • Grove Cable x1
  • One-off electrode x6
  • DC jacket to button connector cable 1000mm x1



Documents



=========================================================



Grove – EMG Detector

EMG detector is a bridge connects human body and electrical, the sensor gathers small muscle signal then process with 2th amplify and filter, the output signal can be recognized by Arduino. You can add this signal into your control system. Note: The sensor cannot be used for medical purposes.

In standby mode, the output voltage is 1.5V. When detect muscle active, the output signal rise up, the maximum voltage is 3.3V. You can use this sensor in 3.3V or 5V system.
Features
  • Grove Compatible
  • 3.5mm Connector
  • 6 Disposable Surface Electrodes
  • Power supply voltage: 3.3V-5V
  • 1000mm Cable Leads
  • No additional power supply
Move
When finish downloading demo code, it’ll take about 5s to initialize, you should keep static when initializing.
You can see that when initializing, the Led Bar will go form level 10 to level 0. When Led Bar All off, you can move now.
When you are moving, you can find that the level of Led Bar will change.
