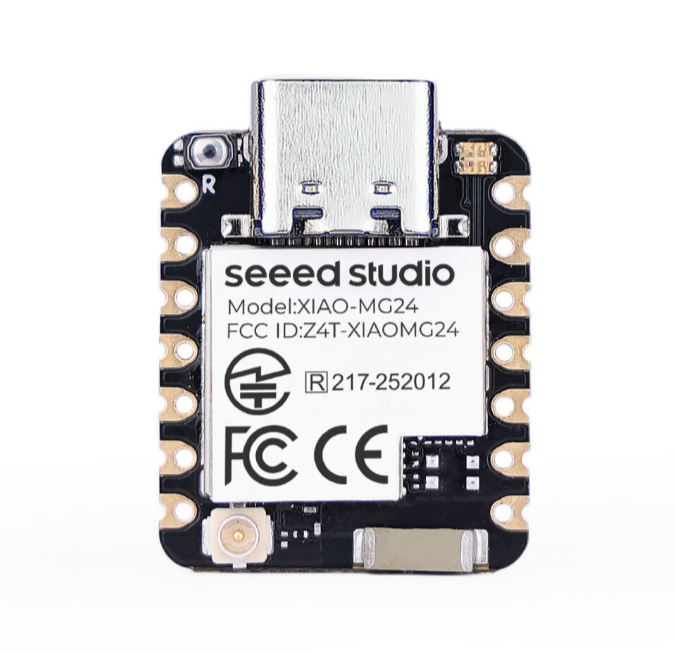

XIAO MG24 是一款基於 Silicon Labs EFR32MG24 SoC的超低功耗無線開發板，配備高效能 78MHz ARM Cortex®-M33 核心。它原生支援Matter® over Thread®和低功耗藍牙® 5.3 ，並由Arduino® Core支援。它配備 4MB 板載快閃記憶體、19 個 GPIO 介面、LED和充電電路，具有極低的工作電流和超低功耗模式，是物聯網應用的理想選擇，尤其適用於採用 Matter®協定的電池供電專案。
- 高效能 MCU： Silicon Labs 的 EFR32MG24 SoC，32 位元 78 MHz ARM Cortex®-M33，附 DSP 指令
- Matter Native ：相容於 Matter® over Thread® 和 Bluetooth® Low Energy 5.3，並由 Arduino® Core 支援
- 卓越的射頻性能：配備板載天線，在無訊號幹擾的空曠環境中，BLE 範圍可達 50 米，同時預留外部 UFL 天線接口
- 超低功耗設計：睡眠模式下功耗低於 1.95μA，非常適合電池供電項目
- 豐富的板載資源：板載額外 4MB Flash、板載電池充電電路、19 個 GPIO、LED
- 片上安全加密：包含自身 CPU 的專用硬體安全引擎可實現安全保險庫功能。
- 經典 XIAO 設計：保留了經典的 XIAO 設計，尺寸為 21 x 17.8 毫米，拇指大小，單面安裝，非常適合可穿戴設備等空間有限的項目
- XIAO 配件附加組件和套件相容性：本機相容於所有 XIAO 配件附加組件和套件，包括 Grove 擴充、CAN 總線、LED 矩陣、視覺 AI 感應器、圓形顯示器、GSP 模組、2 麥克風陣列、電子紙顯示器、mmWave 感應器、LoRa 模組等。
作為 Seeed Studio XIAO 家族的第11位成員，XIAO MG24保留了經典的 XIAO 設計（拇指大小、SMD 封裝、郵票孔）。所有這些特性使其非常適合空間受限的家庭自動化應用，或作為您 PCBA 設計的量產單位。 （請查看我們的Fusion Co-Create一站式原型設計、生產和推廣服務，以了解如何擴展您基於 XIAO 的設計）。
附註： XIAO SoM 使用手冊開源了 XIAO 的所有硬體和軟體資料，提供專業的產品設計指南，助您加速創意落地，簡化產品設計流程，提供從模組選型到量產的無縫體驗。您可以點擊此處 了解更多。
XIAO MG24 / MG24 Sense 規格比較
- 處理器：Silicon Labs EFR32MG24，ARM Cortex-M33 @ 78MHz
- 記憶體：256kB
- 儲存空間：1536KB 內建 Flash + 4MB 板載快閃記憶體
- LED 指示燈：1 個使用者 LED、1 個電源 LED
- 感測器：
- XIAO MG24：無
- XIAO MG24 Sense：內建類比麥克風與六軸 IMU 感測器
- I/O 腳位：
- XIAO MG24：22 腳位（11 類比、11 數位、1x I²C、2x UART、2x SPI，全腳位支援 PWM）
- XIAO MG24 Sense：22 腳位（11 類比、19 數位、1x I²C、2x UART、2x SPI，全腳位支援 PWM）
- 按鈕：1 個 RESET 重置按鈕
- 安全功能：硬體加密加速、真隨機數產生器、ARM TrustZone®、安全啟動、安全除錯解鎖等
- 功耗表現：
- 低功耗模式：1.95μA
- 一般運作電流：6.71mA
- 睡眠模式電流：1.91mA
- 開發環境：相容 Arduino IDE
- 天線：最高支援 2.4GHz 陶瓷天線，天線增益為 4.97dBi
- 工作溫度範圍：-20°C 至 70°C
- 板子尺寸：21 x 17.8 mm
產品應用
它非常適合電池供電的 Matter® 專案：
- 智慧家庭自動化：使用 Matter 的智慧照明、恆溫器和安全系統等設備。
- 遙感與控制：自動化系統中設備的無線控制。
- 環境監測：用於室內環境的電池供電感測器。
硬體概述
文件資料
出貨清單
- Seeed Studio XIAO MG24 x1
- 7 Pin Header x2
