DFRobot FireBeetle ESP32 開發板 | 16MB Flash | WiFi+藍牙雙模 | 10uA 超低功耗 IoT 首選

商品說明

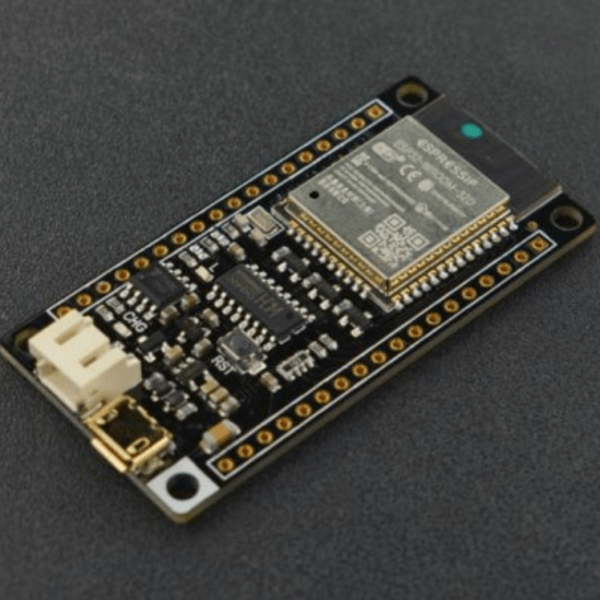

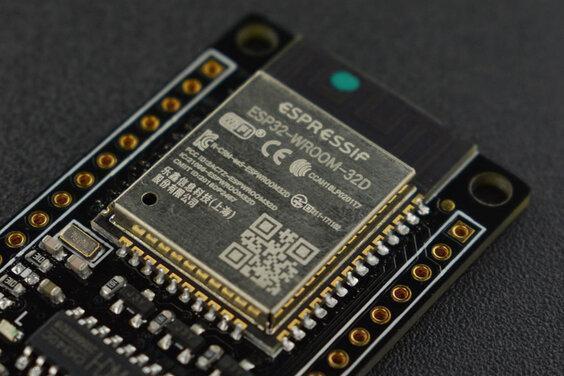

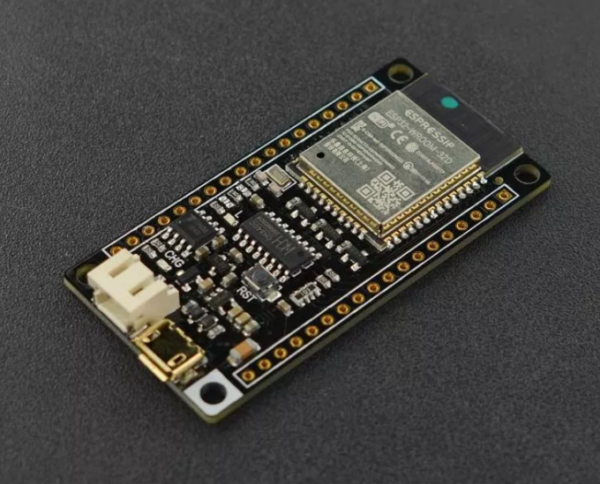

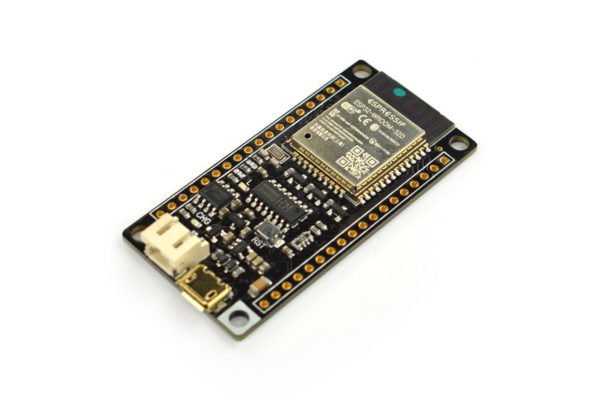

DFRobot FireBeetle螢火蟲系列是專為物聯網設計的低功耗微控制器。此款FireBeetle Board-ESP32板載ESP-WROOM-32雙核晶片，支援WiFi和藍牙雙模通信，週邊相容低功耗硬體設計，深度睡眠模式下功耗僅為10uA。主控器支持USB和外接3.7V鋰電池兩種供電方式，可實現雙電源下自動切換電源功能，並支持USB和外接DC兩種充電方式。體積小巧，介面方便，上手簡單，可直接應用於物聯網低功耗項目。

FireBeetle Board – ESP32主板在硬體上做了特殊的Arduino IDE相容，不用手動切換boot模式，實現一鍵下載。在編程方面，支持Arduino、idf（linux）、micropython等多種方式，並且，對於 Arduino IDE 做了引腳映射，可以直接傳遞Dx來配置引腳，使用方式上相容UNO，從而降低了使用的門檻。

注意：
FireBeetle ESP32 仍然針對開發人員，並不是所有的外設都具有示例代碼的完整功能，還有一些bug需要被發現和修復。在Arduino IDE下，IO管腳功能以及I2C/SPI可以直接調用，其他功能依舊在開發中。
版本更新：1.板子新增防反接印刷（白色方塊） 2.調整3.7V鋰電池接口介面朝上

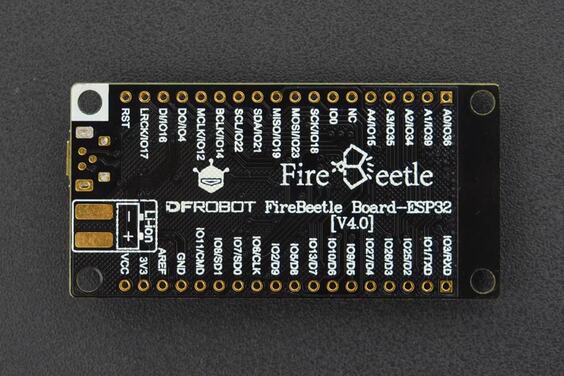

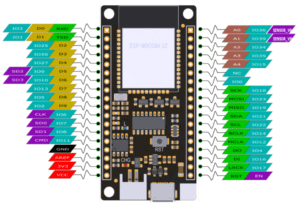

針腳接口定義



FireBeetle ESP32 特點

• 相容DFRobot FireBeetle系列
• 低功耗（Ultra-low power 為10uA）
• 回應速度快（最高400KHz）
• 性價比高
• 小尺寸，方便安裝



FireBeetle ESP32 規格

• 工作電壓：3.3V
• 輸入電壓：3.3V~5V
• 支持低功耗：10uA
• 支持最大放電電流：[email protected] LDO
• 支持最大充電電流：500mA
• 支持USB充電
• 處理器：Tensilica LX6雙核處理器（一核處理高速連接；一核獨立應用開發）
• 主頻：240MHz
• SRAM：520KB
• Flash：16MB
• Wi-Fi標準：FCC/CE/TELEC/KCC
• Wi-Fi協議：802.11 b/g/n/d/e/i/k/r (802.11n，速度高達150 Mbps)，A-MPDU和A-MSDU聚合，支援0.4us防護間隔
• 頻率範圍：2.4~2.5 GHz
• 藍牙協議：符合藍牙v4.2 BR/EDR和BLE標準
• 藍牙音頻：CVSD和SBC音頻低功耗：10uA
• 工作電流：80mA（平均）
• 頻率範圍：2.4~2.5GHz
• 支持Arduino一鍵下載
• 支持micropython
• 片上時鐘：40MHz晶振、32.768KHz晶振
• 數字I/O：10（arduino默認）
• 模擬輸入：5（arduino默認）
• SPI：1（arduino默認）
• I2C：1（arduino默認）
• I2S：1（arduino默認）
• LED_BUILTIN：D9
• 介面方式：相容 FireBeetle系列
• 工作溫度：-40℃~+85℃

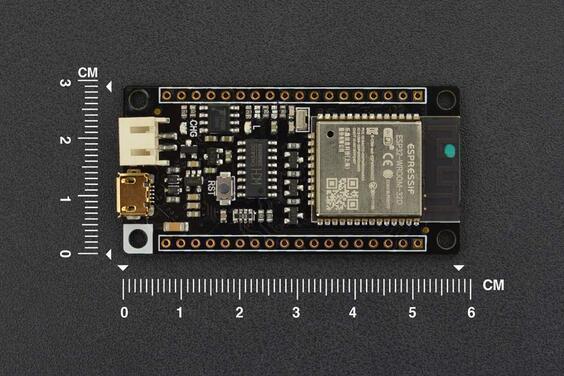

• 模組尺寸： 29.00mm×58.00mm
• 安裝孔尺寸：內徑3.1mm/外徑6mm

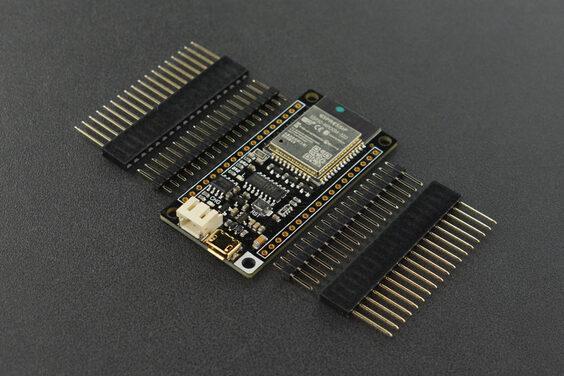

出貨清單

• FireBeetle Board – ESP32主板 x1
• 18pin-2.54mm間距排針 x2
• 18pin-2.54mm間距排母 x2
