XIAO ESP32C3 開發板 WiFi+藍牙5.0 支援電池充電 seeed原廠

商品說明

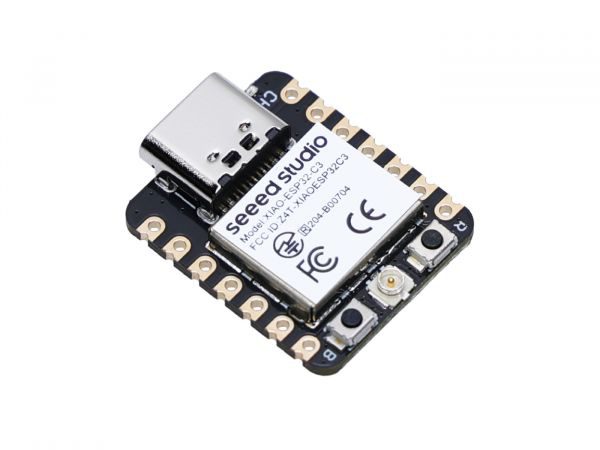

XIAO ESP32C3 開發板 WiFi+藍牙5.0 支援電池充電

XIAO ESP32C3 配備了高度集成的 ESP32-C3 芯片，由 32 位 RISC-V 芯片處理器構建，具有四級流水線，運行頻率高達 160 MHz。該板配備高度集成的 ESP32-C3 SoC。

晶片已安裝了完整的 2.4GHz Wi-Fi 子系統，這意味著它支持 Station 模式、SoftAP 模式、SoftAP & Station 模式以及多種 Wi-Fi 應用的混雜模式。

它在超低功耗狀態下工作還支援藍牙5.0 和藍牙網狀網絡的功能。 晶片配置400 KB SRAM & 4 MB Flash，允許更多的編程容量，為物聯網控制場景帶來更多可能性。

作為 Seeed Studio XIAO 家族的成員，該板當之無愧地保持了經典的拇指大小的外形設計和單面組件安裝的優雅產品化。 同時它配備了電池充電晶片和集成電路，以增強其攜帶能力。

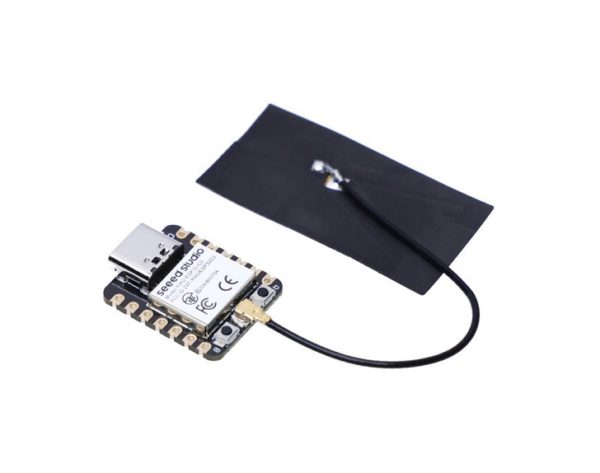

該板附帶一個可擴充外部天線座，以增加無線應用的信號強度。 有 11 個數字 I/O 可用作 PWM 引腳，4 個模擬 I/O 可用作 ADC 引腳。

它支持 UART、IIC 和 SPI 串行通信端口，還包括 IIS（Internet 信息服務）。 利用其小巧精緻的硬件設計和強大的板載晶片，通過Arduino編程，為可穿戴和便攜式設備或其他應用提供更多的能力。



特徵

• 靈活的MCU板：集成ESP32-C3 32位RISC-V芯片，工作頻率高達160 MHz，安裝多個開發端口，支援Arduino / CircuitPython
• 出色的射頻性能：實現完整的 Wi-Fi 功能和藍牙低功耗，同時支持使用 U.FL 天線進行 100 米以上的通信
• 精心設計的電源設計：在深度睡眠模式下提供低至44μA的4種工作模式，同時支持鋰電池充電管理

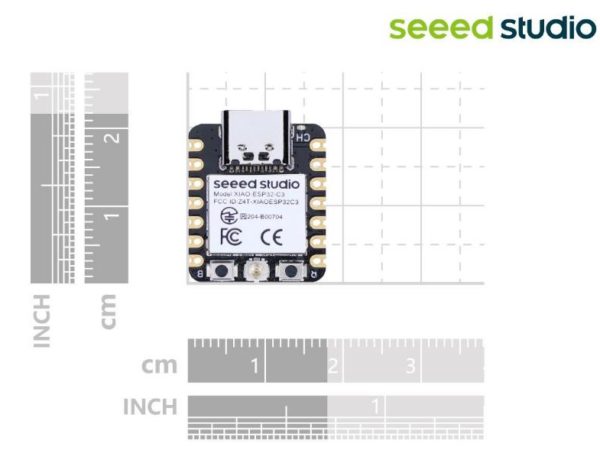

• 拇指大小設計：21 x 17.5mm，Seeed Studio XIAO 系列經典外形，適用於可穿戴設備

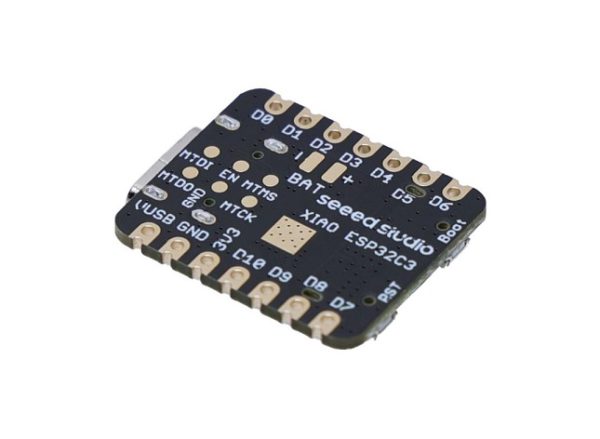

• 非常適合生產：麵包板友好型和 SMD 設計，背面無組件



應用

• 物聯網
• 可穿戴設備
• 健康監測
• 教育
• 低功耗 (LP) 網絡
• 快速成型



Documents

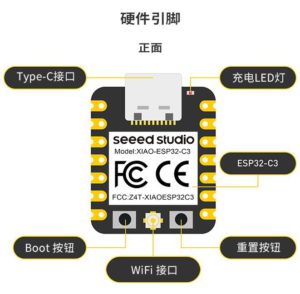

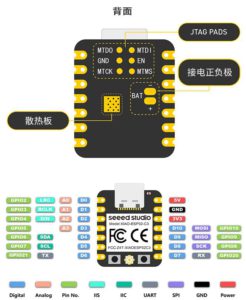

• XIAO ESP32 Pinout
• ESP32-C3 Datasheet
• Report of Low Power Consumption
• XIAO ESP32C3 Bottom pad positioning
• XIAO ESP32C3 ROHS
• Schematic Diagram & PCB

教學

[Wiki] XIAO ESP32C3 wiki

[Wiki] First Look at the Seeed Studio XIAO ESP32C3
