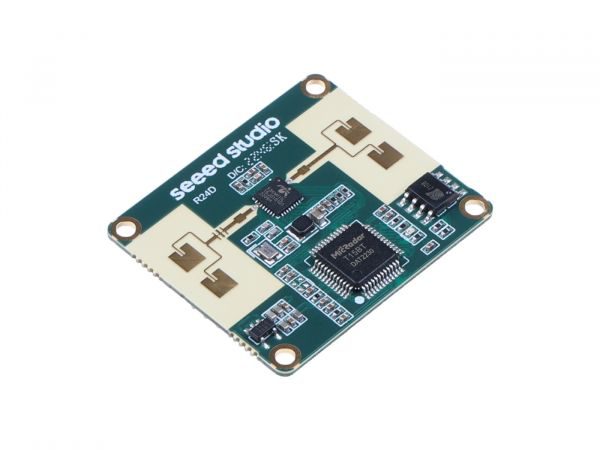

24GHz mmWave Sensor – Human Static Presence Module Lite 人體偵測 FMCW 支援Arduino
NT$333 NT$280 未稅
24GHz 毫米波傳感器 – Human Static Presence Module Lite 是一種基於 FMCW 原理的集成天線的高靈敏度毫米波雷達傳感器。 提供可視化的調試和配置工具更方便用戶使用。 多個底層參數可配置,可靈活安裝於各種場景。 它能更簡單的偵測人體存在應用,並且是低成本開發的最佳選擇,支援Arduino。
尚有庫存
- 商品說明
商品說明

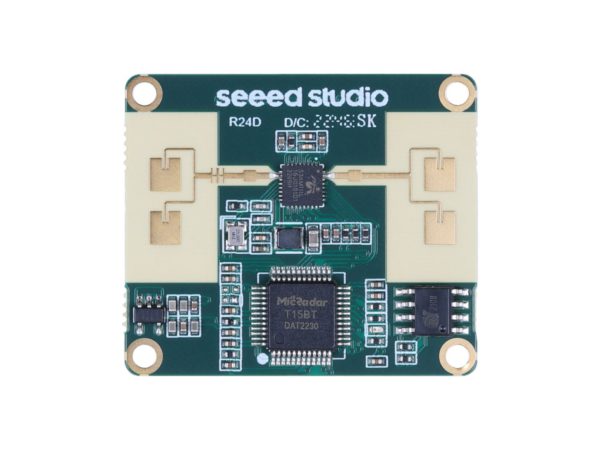

24GHz mmWave Sensor
該24GHz mmWave Sensor雷達感測器集成了多種功能,可根據您自己的定義進行定制。它可以檢測人體的存在或不存在、運動和運動方向、物體速度和檢測距離。
同時提供開放自定義功能,提供可調整的底層參數供您調整檢測範圍、感應靈敏度、觸發閾值、狀態變化有效時間、安裝環境等。
還提供了一個底層開放函數,它的參數是環境的靜態噪聲、存在的檢測範圍、環境的運動噪聲、物體移動的檢測範圍和物體移動的檢測速度。
也就是說您可以利用它的性能來構建自己的物體運動檢測雷達,以滿足各種場景的不同需求。
FMCW 的優勢是什麼?
基於毫米波雷達原理和FMCW測距技術,雷達只需要計算發射到物體和從物體接收的高頻連續波,沒有任何隱私風險。 雷達採用低功率輸出設計,在觀察時可保持健康安全的工作環境。 由於其抗干擾能力強,輸出數據不易受溫度、濕度、噪音、氣流、灰塵、光線等環境影響。要了解 FMCW 雷達的更多基本特性、工作原理以及 FMCW 傳感器與其他雷達技術相比的優勢,請查看這篇文章:什麼是毫米波雷達?
最驚奇的特點:可視化調試和配置工具
硬件設計可擴展,支持基於相關上位機軟件(Windows)和Arduino的二次開發。 更令人驚奇的是,雷達可以通過OTA(空中)編程方式升級,因為板卡可以在本地升級。 結合其多種可定制功能,該雷達提供了設備變得越來越智能的時代的理想運動感應解決方案。 它有一系列功能配置,可以開發這些配置來實現各種應用需求。
上位機軟件
有與該雷達相關的上位機軟件,針對雷達數據的實時採集和可視化發布,通過實時波形圖像顯示傳感參數,使數據監控更加直觀和清晰。 同時,它提供了一系列由串行命令協議生成的可操作項。 兩者都有助於提高開發效率。
應用
- 室外自動照明
- 自動開門
- 全屋監控
- 智能家電(電視、浴霸、安防等)
- 辦公能源(空調、照明)
- 睡眠監測曲線
- 家庭安全
- IPC觸發器

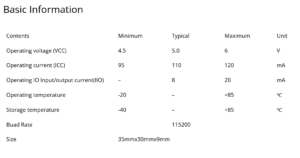

Basic Information
Contents | Minimum | Typical | Maximum | Unit |
Operating voltage (VCC) | 4.5 | 5.0 | 6 | V |
Operating current (ICC) | 95 | 110 | 120 | mA |
Operating IO Input/output current(IIO) | – | 8 | 20 | mA |
Operating temperature | -20 | – | +85 | ℃ |
Storage temperature | -40 | – | +85 | ℃ |
Buad Rate | 115200 | |||

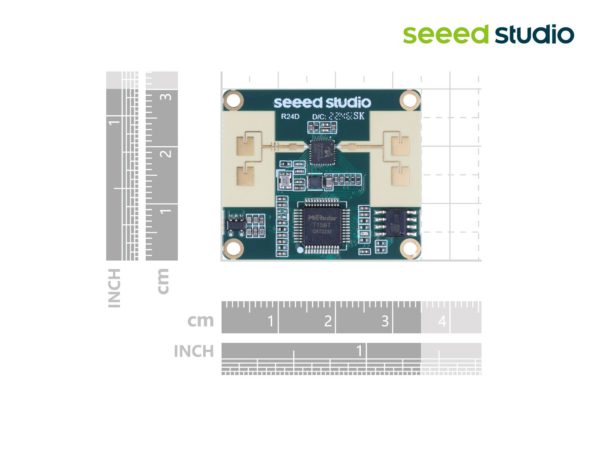

Size |
35mmx30mmx9mm |

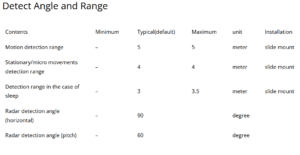

Detect Angle and Range
Contents |
Minimum |
Typical(default) |
Maximum |
unit |
Installation |
Motion detection range |
– |
5 |
5 |
meter |
slide mount |
Stationary/micro movements detection range |
– |
4 |
4 |
meter |
slide mount |
Detection range in the case of sleep |
– |
3 |
3.5 |
meter |
slide mount |
Radar detection angle (horizontal) |
– |
90 |
degree |
||
Radar detection angle (pitch) |
– |
60 |
degree |

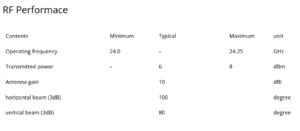

RF Performace
Contents |
Minimum |
Typical |
Maximum |
unit |
Operating frequency |
24.0 |
– |
24.25 |
GHz |
Transmitted power |
– |
6 |
8 |
dBm |
Antenna gain |
10 |
dBi |
||
horizontal beam (3dB) |
100 |
degree |
||
vertical beam (3dB) |
80 |
degree |
Documents
