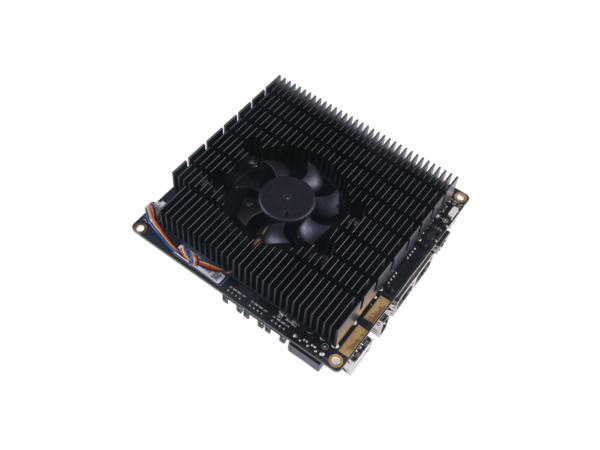

ODYSSEY-X86J4105864 Most expandable Win10 Mini PC (Linux and Arduino Core) with 8GB RAM + 64GB eMMC

商品說明

ODYSSEY-X86J4105864 Most expandable Win10 Mini PC (Linux and Arduino Core) with 8GB RAM+ 64GB eMMC

ODYSSEY-X86J4105通過板載Arduino協處理器重新定義了SBC（單板計算機），從而使IoT（物聯網）比以前更容易。

ODYSSEY-X86J4105基於Intel Celeron J4105，這是一個四核1.5GHz CPU，最高可突發2.5GHz。

它具有標準計算機所需的所有強大功能，包括8GB LPDDR4 RAM，板載Wi-Fi / BLE，雙千兆以太網端口，音頻輸入和輸出，USB端口，HDMI，SATA連接器， PCIe等。



此版本 ODYSSEY-X86J4105864有板載eMMc存儲。

特徵

• Intel® Celeron® J4105，四核1.5-2.5GHZ
• 雙頻2.5GHz / 5GHz WiFi /藍牙5.0
• Intel® UHD Graphics 600
• 雙千兆以太網
• 集成Arduino協處理器ATSAMD21ARM®Cortex®-M0+
• 兼容Raspberry Pi 40針
• 2 x M.2 PCIe（B鍵和M鍵）
• 與Grove系統兼容



規格

處理器	Intel® Celeron®J4105（頻率：1.5-2.5GHz）
協處理器	Microchip®ATSAMD21G18 32位ARM®Cortex®M0 +
圖形	Intel® UHD Graphics 600（頻率：250 – 750MHz）
記憶	LPDDR4 8GB
存儲	64G eMMc存儲版本
無線	Wi-Fi 802.11 a / b / g / n / ac @2.⅘GHz HT160和Bluetooth®5.0
聯網	Intel®I211AT PCIe千兆網卡
音訊	麥克風+耳機組合接口
標頭	SAMD21G18的28針接頭和與Raspberry Pi兼容的40針接頭
USB	USB 2.0 Type-A x2，USB 3.1 Type-A x1，USB 3.1 Type-C x1
視訊介面	HDMI2.0a：最高4096×2160 @ 60Hz 24bpp / DP1.2a：最高4096×2160 @ 60Hz 24bpp
擴展插槽	M.2（鑰匙B，2242/2280）：SATA III，USB2.0，UIM; M.2（M鍵，2242/2280）：PCIe 2.0×4; Micro SD卡插槽；SIM卡座；SATA III
實時時鐘	JST 1.0 CR2032 3V
TPM	內置TPM（2.0）
功率	DC插孔5.5 / 2.1mm或Type-C PD; 直流插孔輸入：12-19V DC; C型輸入：12V DC
尺寸圖	110×110毫米
資質認證	FCC，CE

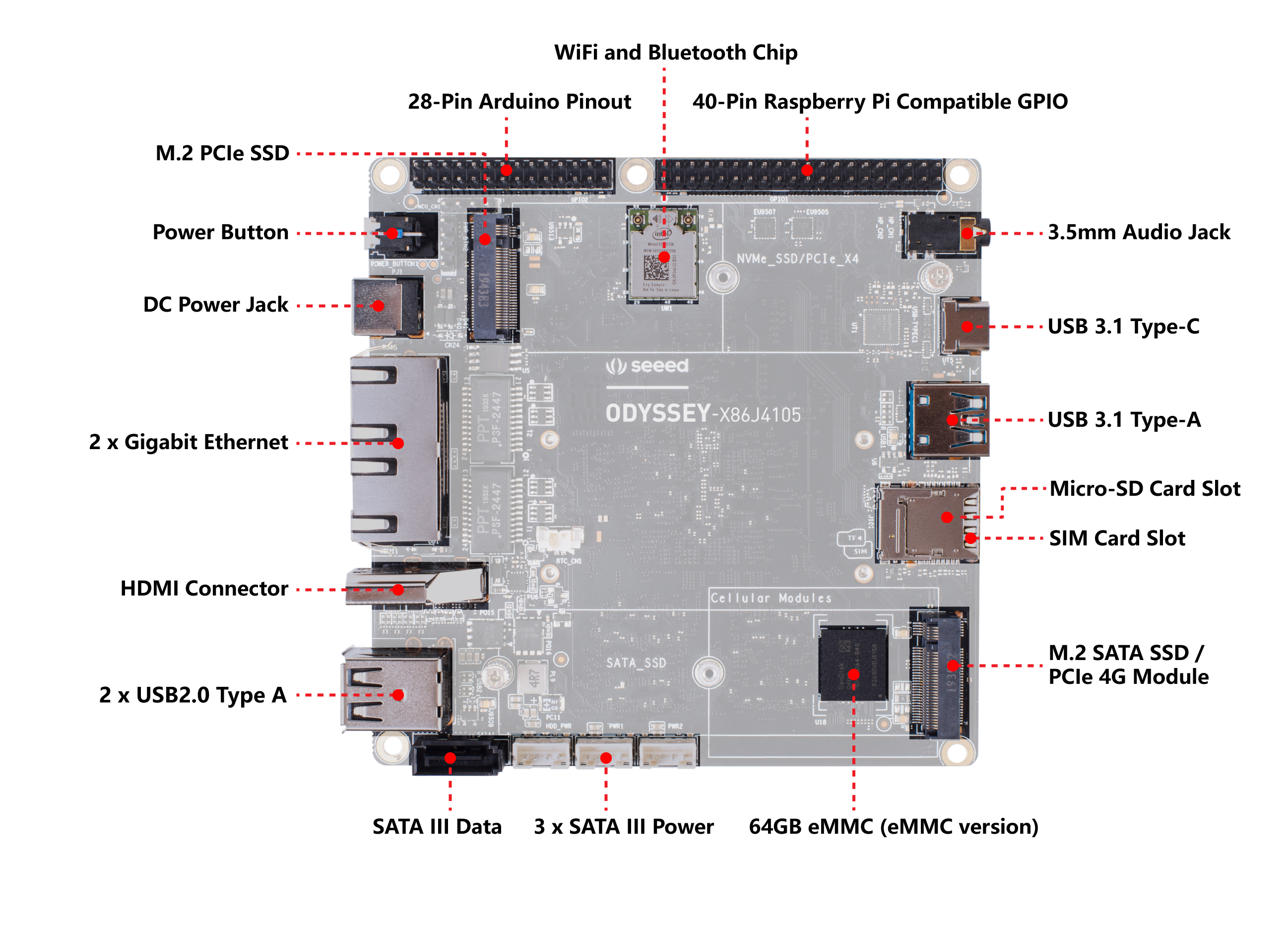

硬件概述

應用領域

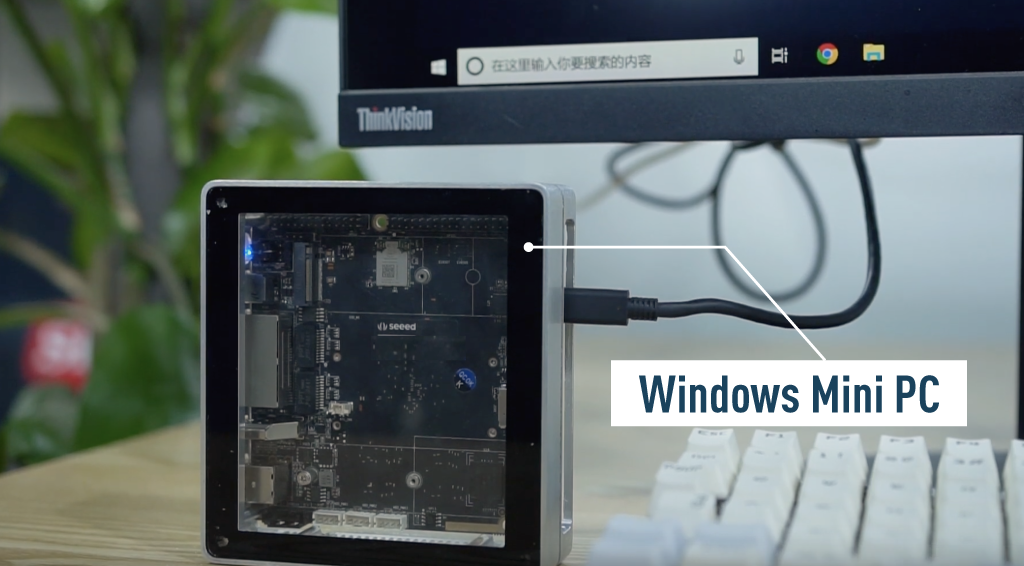

• 迷你電腦
• NAS（網絡附加存儲）
• 邊緣計算
• 路由器
• 機器人技術
• 工業應用
• 媒體中心
• IT專家
• 教育
• 瘦客戶端
• 服務器集群
• 物聯網網關

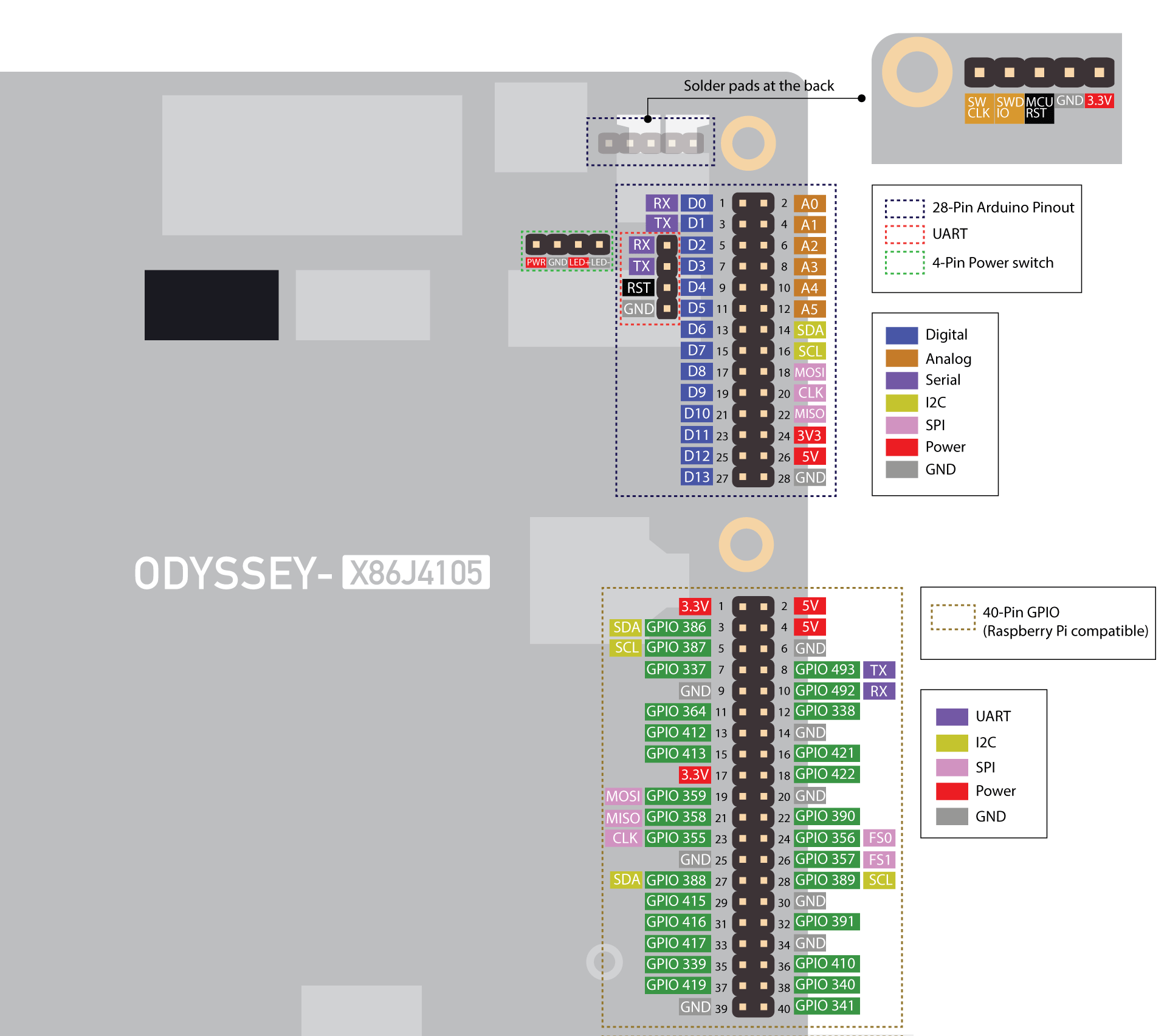

引腳圖

出貨清單

• 奧德賽-X86J4105 x1
• 用戶手冊 x1
• 國際電源適配器
• SATA電線 x1
• 天線 x2
• RTC電池 x1
• 散熱器（組裝）

• Comparison Tables of ODYSSEY – X86J4105

  Model	CPU	Core	RAM	Memory	Connectivity
  ODYSSEY – X86J4105864	Intel Celeron J4105	4 Core 1.5GHz, Burst to 2.5GHz	8GB LPDDR4	64GB eMMC	Wi-Fi 2.4G/5G Bluetooth 5
  ODYSSEY – X86J4105864(Win10 Enterprise Activated )	Intel Celeron J4105	4 Core 1.5GHz, Burst to 2.5GHz	8GB LPDDR4	64GB eMMC	Wi-Fi 2.4G/5G Bluetooth 5
  ODYSSEY – X86J4105800	Intel Celeron J4105	4 Core 1.5GHz, Burst to 2.5GHz	8GB LPDDR4	N/A	Wi-Fi 2.4G/5G Bluetooth 5



Documents

• Atmel-SAMD21-數據表
• ODYSSEY-X86J4105用戶手冊
• 入門資料



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
