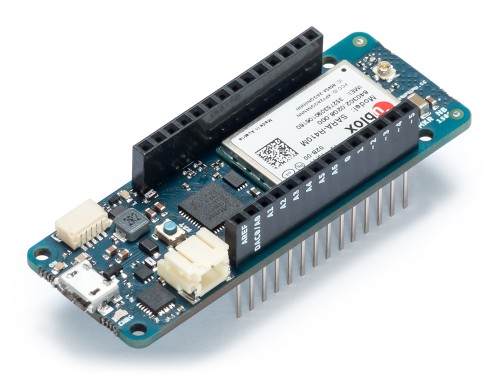

ARDUINO MKR NB 1500 物聯網開發板 美國 Arduino原廠公司貨
MKR NB 1500由Microchip Technology SAMD21 Cortex-M0 32位低功率ARM MCU供電,並具有Arduino MKR外形,確保與Arduino Uno、Mega和現有的MKR板完全相容。MKR NB 1500提供了廣泛的可用介面,包括I2S、I2C、UART和SPI。該板的工作電壓為3.3V,提供22個數字I/O、12個PWM輸出和7個模擬輸入。
MKR NB 1500MKR NB 1500是無可用互聯網連接或電源偏遠地區應用的理想之選,例如現場監控系統。
特性
- 微控制器:Microchip Technology SAMD21 Cortex-M0+ 32位低功率ARM MCU
- 數據機:U-Blox SARA-R410M-02B
- GSM uFL連接器

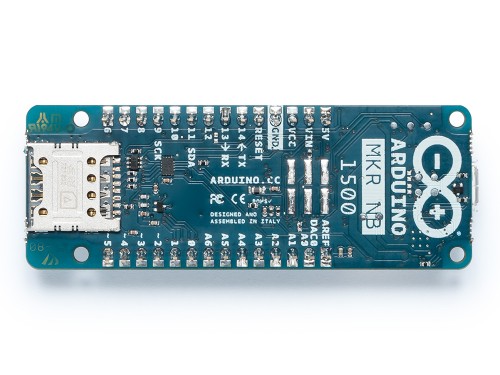

- microSIM卡卡槽
- 工作電壓:3.3V
- 介面:I2S、I2C、UART、SPI

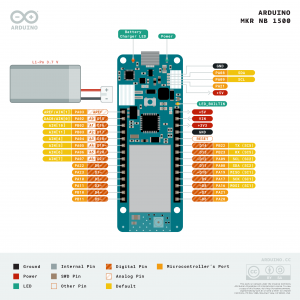

- 引腳(數位、PWM、模擬):22個I/O數位(12 PWM)、7個模擬輸入
- 尺寸:67.64mm × 25.00mm MKR
Microcontroller | SAMD21 Cortex®-M0+ 32bit low power ARM MCU (datasheet) |
Radio module | u-blox SARA-R410M-02B (datasheet / summary) |
Secure Element | ATECC508 (datasheet) |
Board Power Supply (USB/VIN) | 5V |
Supported Battery | Li-Po Single Cell, 3.7V, 1500mAh Minimum |
Circuit Operating Voltage | 3.3V |
Digital I/O Pins | 8 |
PWM Pins | 13 (0 .. 8, 10, 12, 18 / A3, 19 / A4) |
UART | 1 |
SPI | 1 |
I2C | 1 |
Analog Input Pins | 7 (ADC 8/10/12 bit) |
Analog Output Pins | 1 (DAC 10 bit) |
External Interrupts | 8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2) |
DC Current per I/O Pin | 7 mA |
Flash Memory | 256 KB (internal) |
SRAM | 32 KB |
EEPROM | no |
Clock Speed | 32.768 kHz (RTC), 48 MHz |
LED_BUILTIN | 6 |
Full-Speed USB Device and embedded Host | |
Antenna gain | 2dB (bundled antenna at the Arduino Store) |
Carrier frequency | LTE bands 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28 |
Power class (radio) | LTE Cat M1 / NB1: Class 3 (23 dBm) |
Data Rate (LTE M1 Half-Duplex) | UL 375 kbps / DL 300 kbps |
Data Rate (LTE NB1 Full-Duplex) | UL 62.5 kbps / DL 27.2 kbps |
Working region | Multiregion |
Device Location | GNSS via modem |
Power Consumption (LTE M1) | min 100 mA / max 190 mA |
Power Consumption (LTE NB1) | min 60 mA / max 140 mA |
SIM Card | MicroSIM (not included with the board) |
Length | 67.64 mm |
Width | 25 mm |
Weight | 32 gr. |
應用
- 智能計量錶(電、氣、水)
- 設施管理服務
- 家庭和商業入侵者和火災警報
- 連接式個人電器測量健康參數
- 智能泊車
- 資產追蹤
- 智能城市基礎設施
- 連接的工業電器,如焊接機或空氣壓縮機
Documents
=========================================================
ARDUINO MKR NB 1500
The Arduino MKR NB 1500 development board is a MKR board that takes advantage of the NB-IOT (Narrow-Band Internet of Things) and LTE CAT M1 cellular bands. These specific bands have been allocated for connected devices. The board uses U-Blox’s SARA modules and is fit for global use on Vodafone, AT&T, T-Mobile USA, Telstra, and Verizon (Bands 2, 3, 4, 5, 8, 12, 13, 20, 28).
The board is perfect for field-type applications or long range wireless communication. The board also features an on board crypto-security chip.
Features
- Cortex M0 32bit Microcontroller
- UBlox SARA-R410M-02B Cellular Modem
- ECC 508 Crypto Security IC
- 22 Digital I/O
- 7 Analog Inputs
- I2C, UART, SPI, and I2S ports
- Compatible with MKR Shields and Boards
