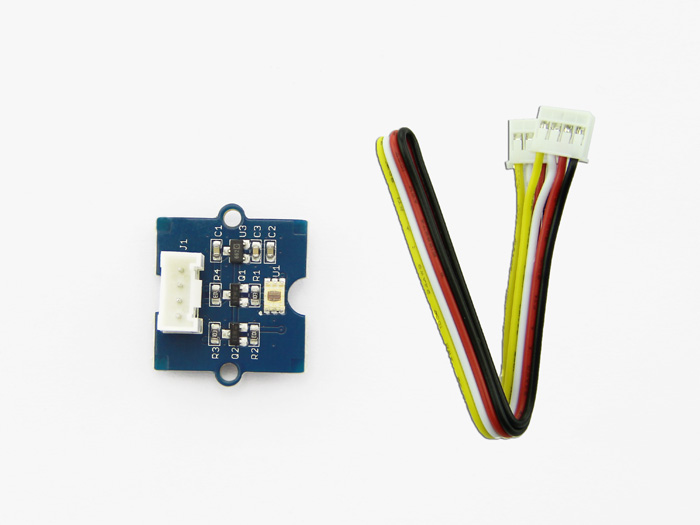

Grove - Digital Light Sensor 數位型光敏感測器
24 8 月

Seeed Grove 數位光敏感測器 (TSL2561) I2C 介面 寬量程 40,000 LUX 支援 Arduino & 樹莓派

支援 Arduino 與 Raspberry Pi

Grove – Digital Light Sensor 數位型光敏感測器 是基於I2C 光度- 數位 轉換器, TSL2561 將光強度轉換為數位訊號。不同於傳統的類比式光感測器，數位光敏模組的特點是由於其雙光敏二極管，可選擇的光譜範圍：紅外線和全光譜。您可以在三種探測模式之間切換，把你的讀數。他們是紅外模式，全方位和人類可見模式。當人類可見模式下運行，該感測器會給你的讀數只是接近你的眼睛感受。

Grove - Digital Light Sensor 尺寸圖



特徵

  • 可選擇檢測模式
  • 在400 kHz I2C快速模式下，能夠保持高分辨率的以16位數字訊號輸出
  • 寬動態範圍：0.1 – 40,000 LUX
  • 寬工作溫度範圍：-40°C至85℃
  • 具有可編程的中斷功能，用戶可以自行定義上限和下限的閾值



規格

项目 最小 標準 最大 單位
電源電壓，VDD 3.3 5 5.1 V
工作溫度 -30 70 ℃
SCL，SDA輸入低電壓 -0.5 0.8 V
SCL，SDA輸入高電壓 2.3 5.1 V



出貨清單

  • Grove – Digital Light Sensor x1
  • Grove連接線 x1



Documents

By 在〈Seeed Grove 數位光敏感測器 (TSL2561) I2C 介面 寬量程 40,000 LUX 支援 Arduino & 樹莓派〉中留言功能已關閉 Read more...

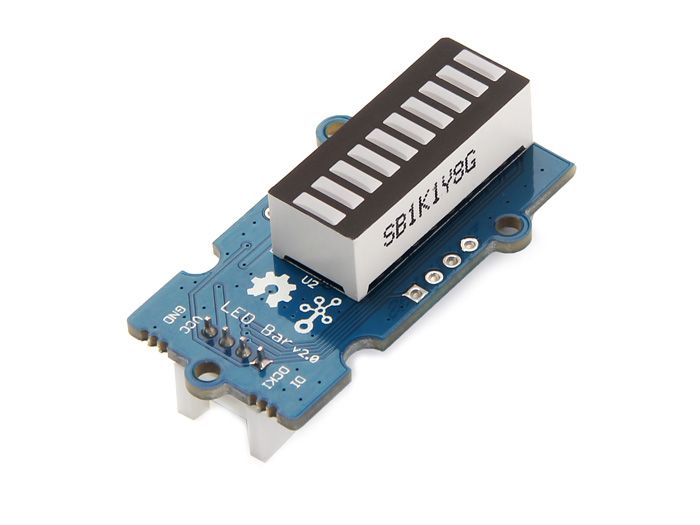

Grove - LED Bar v2.0 10 段顯示模組
24 8 月

Grove – LED Bar v2.0 長條型 10 段顯示模組 seeed

Grove LED Bar v2.0 長條型 10 段顯示模組 產品介紹

Grove – LED Bar v2.0 是一款10段LED顯示模組。模塊採用LED控制晶片MY9221。可以作為指示器使用，例如顯示電池壽命、電壓、聲音等物理參數的強度。10個LED分別為1個紅色、一個黃色、一個深綠色以及7個綠色。你可以將不同的顏色對應不同的強度。模組採用4pin Grove接口，可以方便的跟Arduino進行連接，只需要另外接一些感測器，你就可以做出很多有趣的應用。

Grove LED Bar v2.0 尺寸圖



特徵

  • 輸入電壓：3.3V / 5V
  • 每個LED段都可以通過代碼單獨控制
  • 顯示直觀
  • 寬電壓輸入範圍：3V-5.5V DC
  • 可用演示代碼
  • Suli兼容庫



規格

工作電壓 3.⅗V
工作溫度 -20℃至+ 80℃
峰值發射波長-RED（電流20mA） 630-637nm
峰值發射波長 – 黃綠色（電流20mA） 570-573nm
峰值發射波長 – 黃色（電流20mA） 585-592nm
每段發光強度-RED（電流20mA） 50-70mcd
每段發光強度 – 黃綠色（電流20mA） 28-35mcd
每段發光強度 – 黃色（電流20mA） 45-60mcd
LED細分市場 10
尺寸 40mm * 20mm



Grove LED Bar v2.0 10段LED顯示模塊





出貨清單

  • Grove LED Bar v2.0 x1
  • Grove連接線 x1



Documents

By 在〈Grove – LED Bar v2.0 長條型 10 段顯示模組 seeed〉中留言功能已關閉 Read more...

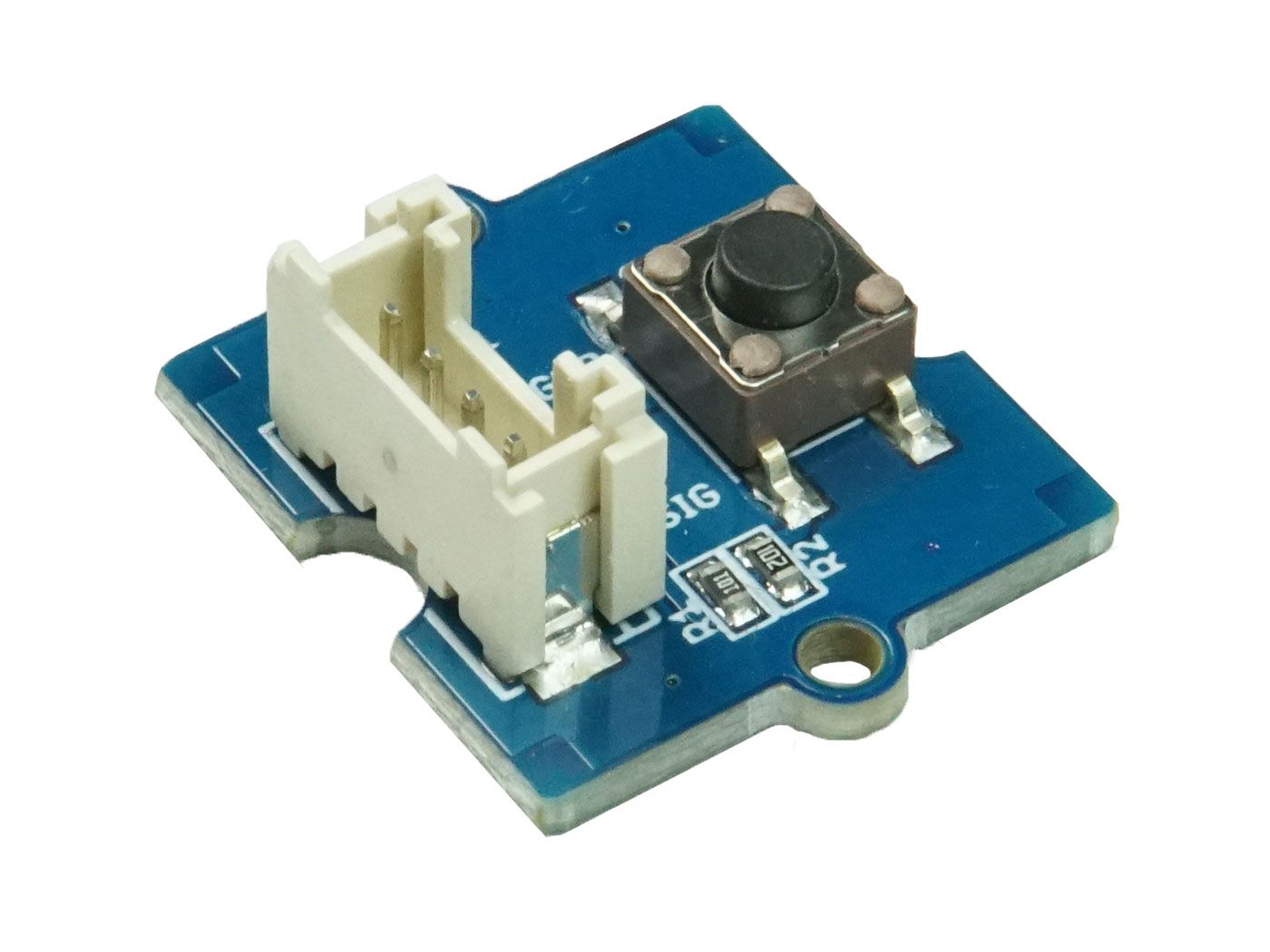

Grove - Button 101020003 側面
24 8 月

Grove – Button 按鈕模組 瞬時開關 / 數位輸入 / 20萬次壽命 支援Arduino&樹莓派 Seeed

Grove – Button 是一個瞬時按鈕（Momentary Push Button）。它包含一個獨立的「瞬時開/關」按鍵。「瞬時」的意思是按鈕在釋放後會自動回彈復位。當按鈕被按下時會輸出高電位（HIGH）訊號，釋放時則輸出低電位（LOW）訊號。絲印層上標記的 Sig 代表訊號（Signal），而 NC 代表未連接（Not Connected）。

應用範圍



產品特色

  • 卓越的電氣壽命：高達 200,000 次循環，無需擔心耐用性。
  • 易於使用：只需插上連接線並點擊即可使用。
  • Grove 統一接口：確保「隨插即用」，並可通透過於各種應用。



規格參數

外觀尺寸 (Dimensions) 20mm X 20mm
電池 (Battery) 不包含 (Exclude)
工作電壓 (Operating voltage) 3.3V / 5V
電氣壽命 (Electrical Life) 200,000 次循環 (cycles)
操作力度 (Operation Force) 100 ± 50gf
工作溫度 (Operation Temperature) -25℃ 至 +70℃



出貨清單



技術文件 (Documents)

資料來源： SeeedStudio 官方網站，內容經台灣物聯科技實測整理彙整。

By 在〈Grove – Button 按鈕模組 瞬時開關 / 數位輸入 / 20萬次壽命 支援Arduino&樹莓派 Seeed〉中留言功能已關閉 Read more...

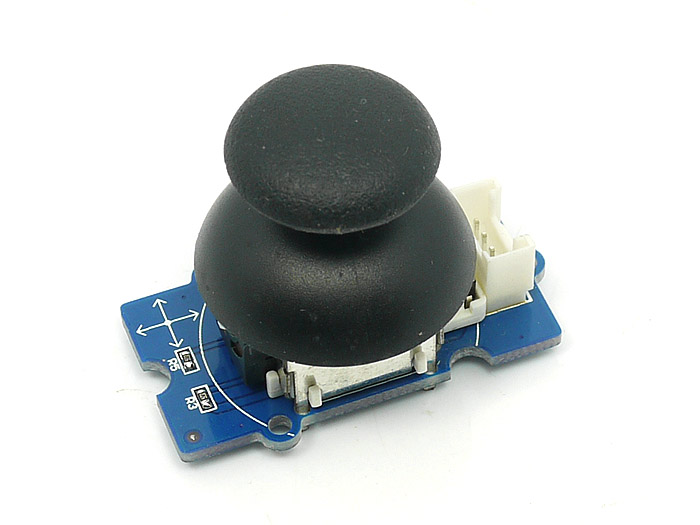

Grove - Thumb Joystick 拇指型搖桿
24 8 月

Seeed Studio Grove – Thumb Joystick 拇指操縱桿 (類比雙軸 / 內建按鍵 / 3.3V & 5V)

Grove – Thumb Joystick 是Grove 相容模組，非常類似於PS2（PlayStation 2）控制器上的“模擬”操縱桿。X軸和Y軸是兩個~10k電位器，通過生成模擬信號來控制2D運動。操縱桿還有一個按鈕，可用於特殊應用。當模組處於工作模式時，它將輸出兩個模擬值，代表兩個方向。與普通操縱桿相比，其輸出值被限制在較小的範圍內（即200~800），只有在被按下時X值才會被設置為1023並且MCU可以檢測到按下的動作。

Grove - Thumb Joystick 尺寸圖



Thumb Joystick 特徵

  • Grove 相容介面，4PIN JST 2.0接口
  • 5V / 3.3V 相容
  • 模擬輸出（當按下按鈕極大值將得到）
  • Arduino 與 樹莓派 皆可使用



Thumb Joystick 規格

項目 最小值 典型值 最大值 單位
工作電壓 4.75 5 5.25 V
輸出模擬值（X坐標） 206 516 798
輸出模擬值（Y坐標） 203 507 797



Thumb Joystick Documents

資料來源： SeeedStudio 官方網站，內容經台灣物聯科技實測整理彙整。

By 在〈Seeed Studio Grove – Thumb Joystick 拇指操縱桿 (類比雙軸 / 內建按鍵 / 3.3V & 5V)〉中留言功能已關閉 Read more...

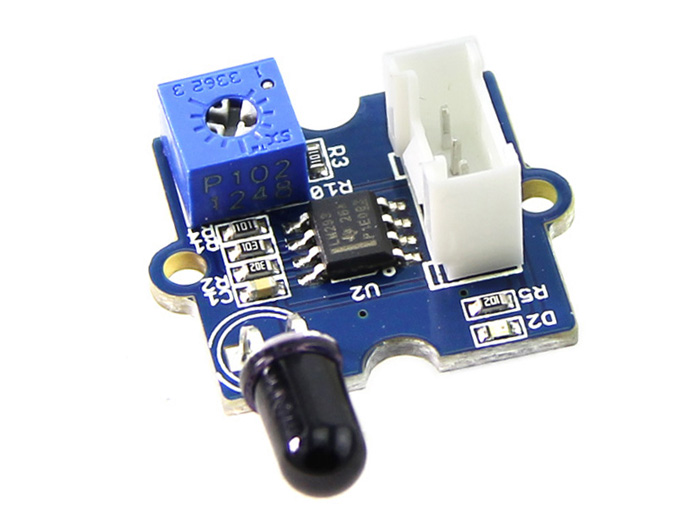

Grove - Flame Sensor 火焰感測器
23 8 月

Seeed Studio Grove – Flame Sensor 火焰感測器 (YG1006 / 760nm-1100nm 紅外線偵測)

Grove – 火焰感測器 可以用來檢測火源或在 760nm~1100nm 波長範圍內的其他光源 。它是基於 YG1006 傳感器 是一個高速和高靈敏度的NPN型矽光電晶體管。由於其黑色環氧樹脂，傳感器是對紅外輻射敏感。在消防機器人組成中，該感測器起著非常重要的作用，它可以作為一個機器人眼睛發現火源。
Grove - Flame Sensor 尺寸



火焰感測器 特徵

  • Grove 接口
  • 高光敏性
  • 快速回應時間
  • 易於使用
  • 靈敏度可調節



火焰感測器 規格

項目 最小 標準 最大 單位
工作電壓 4.75 5.0 5.30 VDC
工作電流 / 20 / mA
檢測到光譜帶寬的範圍 760 940 1100 nm
檢測範圍 0 ~ 1 m
響應時間 15 μS
工作溫度 -25 ~ 85 ℃



火焰感測器 出貨清單

  • Grove – Flame Sensor x1
  • Grove連接線 x1



Flame Sensor Documents

資料來源： SeeedStudio 官方網站，內容經台灣物聯科技實測整理彙整。
