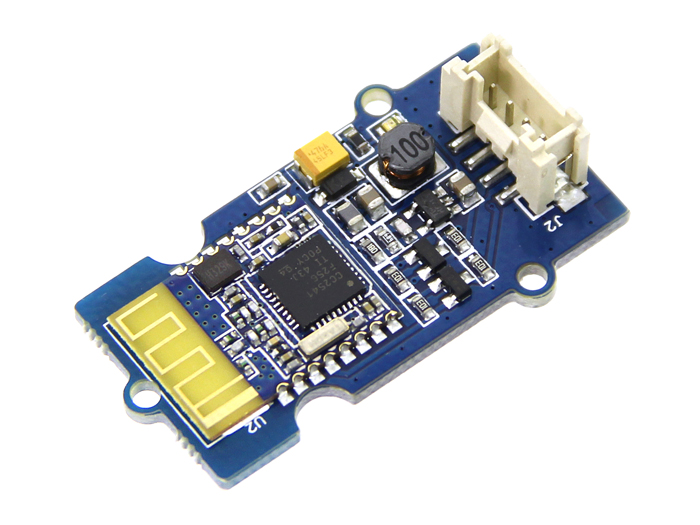

Grove - BLE 工業級 UART轉 BLE 藍牙 HM-11
23 8 月

Seeed Grove – BLE v1 低功耗藍牙 4.0 模組 (HM-11 / TI CC2540 / 支援 iOS & Android)

支援 Android 跟 Apple 手機操控

Grove – BLE  UART 轉 BLE Bluetooth 4.0 模組, 低功耗藍牙4.0傳輸模組。模組採用的是TI CC2540 晶片，配置256Kb空間，支持AT指令。你可以將此模組應用於遙控、遊戲手柄、數據無線採集、智慧家庭等領域。 Grove –  BLE 基於 HM-11模組，提供您的Arduino / Seeeduino 具有 Serial 藍牙4.0傳輸功能，並且它可以與 Anduino / Seeeduino 相應的 Grove 擴充版一起使用非常方便。隨著一個BLE ComAssistant APK的支持，Grove –  BLE 可以跟你的手機通訊更容易配對，當然也可以設置通過AT命令直接。你可以在很多開發專案上使用它，例如機器人控制或遠程控制設備等。我們準備了一個簡單方便的命令集這個產品讓你可以使用簡潔的，簡潔的程式碼運行的功能。
Grove - BLE 工業級 UART轉 BLE 藍芽模組 尺寸圖



規格參數

  • 工作頻率: 2.4GHz ISM band
  • 調製方式: GFSK
  • 發射功率: -23dbm, -6dbm, 0dbm, 6dbm（可通過AT指令選擇）
  • 靈敏度 : ≤-84dBm at 0.1% BER
  • 傳輸速率：異步：6K字節，同步：6K字節
  • 支持服務：中央與外圍UUID FFE0，FFE1
  • 功耗 : 待機電流400uA~800uA, 傳輸時8.5mA
  • 供電電源: 3.3/5VDC 50mA
  • 工作溫度: –5 ~ +65 C
  • 通訊距離: 最大理論值為100m



出貨清單

  • Grove – BLE x1
  • Grove連接線 x1



Documents

By 在〈Seeed Grove – BLE v1 低功耗藍牙 4.0 模組 (HM-11 / TI CC2540 / 支援 iOS & Android)〉中留言功能已關閉 Read more...
23 8 月

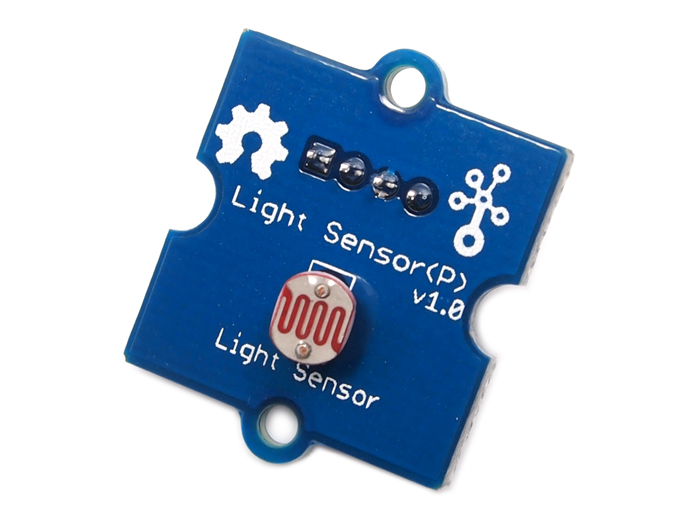

Seeed Studio Grove – Light Sensor (P) 面板嵌入型光敏感測器 (背插式接口 / GL5528)

⚠️ 產品停產 / 替代方案通知

本產品目前已停止供貨。針對此應用需求，我們強烈建議您參考以下功能更優異或規格相近的替代型號：

👇 推薦替代產品：
Grove – Light Sensor v1.2

如果您的專案是屬於人機互動介面時，那本款 光敏 感測器 就十分適合。 Grove-Light Sensor(P) 是屬於 “Panel mount” 的意思，本
款是 Grove-Light Sensor 的姊妹款，他們的運作原理一樣，除了 P 型是將 Grove接口移至背面，這樣一來整個介面變的乾淨簡潔。

光敏傳感器，也叫做光敏電阻，當環境光強增大時，電阻減小。Grove 光敏感測器模組採用 GL5528 光敏電阻檢測環境的光線強度。傳感器的電阻降低時，在環境的光強度增大。該芯片LM358用作電壓跟隨器，讓您的專案得到一個準確的現場光線數據。

通過 GL5528光敏電阻偵測周圍環境的光強度, 當光前度增大時, 則感測器電阻減小

特徵

  • 兼容所有 Grove 接口
  • 寬適配電壓
  • 微型人機互動介面元件



規格

  • 工作電壓：3-5V
  • 工作電流：0.5-3mA
  • 光電阻：20KΩ
  • 暗電阻：1MΩ
  • 響應時間：20-30S
  • 波長閾值：540nm
  • 工作溫度：-30~70 ℃



出貨清單

  • Grove – Light Sensor(P) x1
  • Grove連接線 x1



Documents

By 在〈Seeed Studio Grove – Light Sensor (P) 面板嵌入型光敏感測器 (背插式接口 / GL5528)〉中留言功能已關閉 Read more...

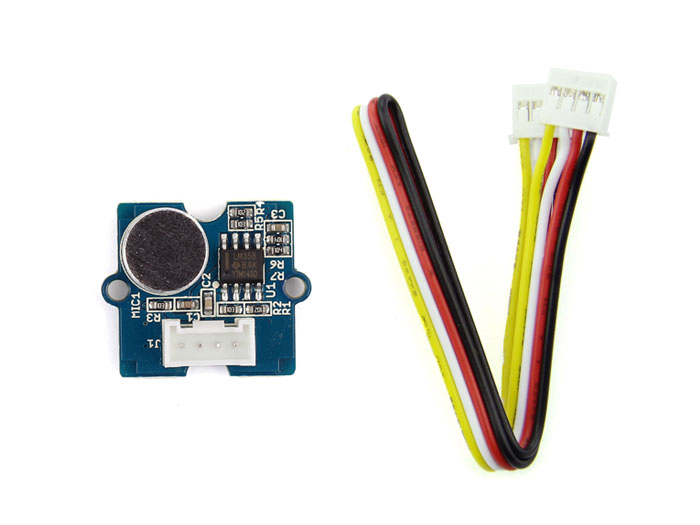

Grove - Sound Sensor 聲音感測器
20 8 月

Seeed Grove – Sound Sensor 聲音感測器 (LM386 放大器) 支援類比訊號輸出與靈敏度調整 Arduino & 樹莓派聲控開發

Grove – Sound Sensor 聲音感測器 模組是一個麥克風元件。基於功率放大器LM386 電容式麥克風，它可以用於檢測偵測環境中的聲音強度。而偵測到的資料輸出的值可以由電位進行調整。
Grove - Sound Sensor 尺寸圖



特徵

  • Grove 相容接口
  • 寬電源電壓範圍：4V-12V
  • 低靜態電流：4mA
  • 2.0厘米x2.0厘米 Twig 模組
  • 精簡化佈局 – 簡潔最少外部元件
  • 易於使用的聲音感測器模組
  • 提供的類比輸出訊號
  • 很容易地與Grove 系統電路的輸入側的邏輯模組整合
  • 採用標準的4針Grove連接線銜接到其他 Grove 模組。



規格

  • 工作電壓範圍：4-12V
  • 工作電流（VCC = 5V）：4-8mA
  • 電壓增益（VS = 6V，F = 1千赫）：26dB
  • 麥克風靈敏度（1KHZ）：52-48dB
  • 麥克風阻抗：2.2KΩ
  • 麥克風頻率：16-20Khz
  • 麥克風S / N比：54dB



出貨清單

  • Grove – Sound Sensor x1
  • Grove連接線 x1



技術文件

資料來源：SeeedStudio 原廠提供，經台灣物聯科技實測整理後彙整

By 在〈Seeed Grove – Sound Sensor 聲音感測器 (LM386 放大器) 支援類比訊號輸出與靈敏度調整 Arduino & 樹莓派聲控開發〉中留言功能已關閉 Read more...
18 8 月

Seeed Studio Grove Starter Kit for Arduino v3 入門實驗套件 (免麵包板 / 含 RGB LCD 與 Base Shield)

Grove Starter Kit for Arduino 入門實驗套件 是一個模組化、現成的工具集。像樂高積木一樣，需要用構建塊方法組裝電子產品。相比于使用傳統的麵包板以及元器件組裝的學習方法，Grove大大簡化並集中學習過程。Grove 系統有一個Base Shield 和很多具有標準連接器的模組。任何微處理器的輸入輸出都可以很容易通過 Base Shield 連接至 Grove 模組，每個Grove模組有一個單一的功能，例如一個簡單的– Button或一個更複雜的心律感測器。為了幫你快速入門，每個部分都有清晰的說明文檔和演示代碼。

Grove Starter Kit for Arduino 入門實驗套件 清單



產品特性

  • 標準化—可擴展的拼圖形狀，統一的四引腳連接器，螺絲孔網格，邊緣焊點，減少重複開發，不同工程可重複使用減少對環境的污染
  • 緊湊—2cm×2cm大小，無縫接合，表面安裝元器件，0mm接線
  • 友好—易連接，傻瓜式，多種擴展模式，開放的DIY、庫和演示代碼
  • 充足—有普通的基本電路（– Button、– LED）及專業的感測器（陀螺儀、指南針）等多種選擇，根據要求可繼續增加，協力廠商支持，可重複使用
  • 基於社區—通過投票、民主設計、專案和配置共用、利益共用商業模式滿足需求，可出租及重複使用



零件列表

  • Grove 基礎擴展板 x1（可連接 16 個 Grove 模組，並可選擇 3.3V 或 5V 供電）
  • Grove 液晶 RGB 背光屏 x1
  • Grove 微型繼電器 x1
  • Grove 蜂鳴器一個 x1
  • Grove 聲音感測器 x1
  • Grove 觸摸感測器 x1
  • Grove 旋轉角度傳感器 x1
  • Grove 溫度感測器 x1
  • Grove 發光二極管 x1
  • Grove 光照感測器 x1
  • Grove Button按鍵 x1
  • 直插藍色LED x1
  • 直插綠色LED x1
  • 直插紅色LED x1
  • 微型伺服 x1
  • Grove 傳輸線 x10
  • 9V 插座適配器 x1
  • Grove 開發套件手冊 x1
  • 綠色透明收納盒 x1



v3版更新說明

  • 針對包裝部分進行優化，使產品在包裝盒內的排列收納更整齊與保護內部零件不容易損壞。
  • 升級產品說明說部分，採用創意海報的形式，更加簡化和直觀的說明描述每個Grove感測器。
  • Grove-LED 部分從三個獨立的電路板整合成一個電路板。但是仍然提供三種不同顏色的LED燈泡。
  • 要考慮的產品體驗整體的可玩性，我們優化兩個 Grove 感測器。 Grove -聲音感測器升級到V1.2; Grove-溫度感測器升級到新SMD V1.1。
  • Grove-數據線傳輸線升級從原本的 24AWG 升級到 26AWG，電線長度被調整到為200mm統一模式的長度，數量調整為10。
  • 完美的屏幕升級為 Grove-LCD RGB背光，彩色屏幕使得進一步增強整體學習套件的可玩性與體驗。



Documents

資料來源：SeeedStudio 原廠提供，經台灣物聯科技實測整理後彙整

By 在〈Seeed Studio Grove Starter Kit for Arduino v3 入門實驗套件 (免麵包板 / 含 RGB LCD 與 Base Shield)〉中留言功能已關閉 Read more...

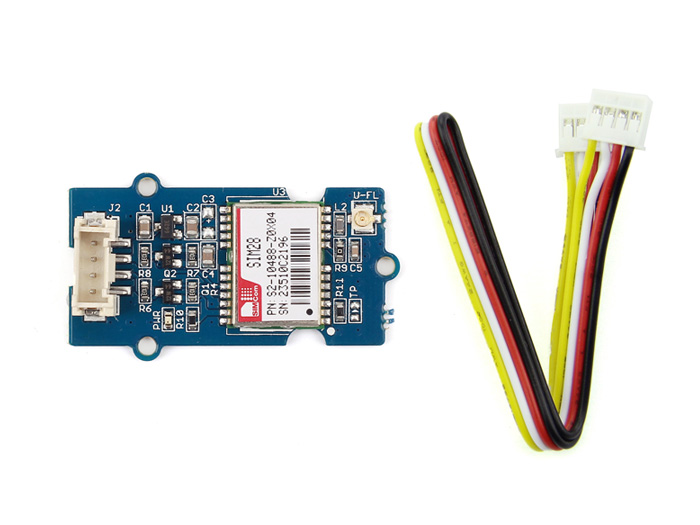

Grove - GPS Module 衛星模組
18 8 月

Seeed Studio Grove – GPS 定位模組 (u-blox 5 引擎 / UART 串口 / 高靈敏度) 適用 Arduino 與 Raspberry Pi

Grove – GPS 模組是一款低成本及可程式設計的GPS模組，可用於手持設備GPS資料的採集。模組採用串口通信，可通過串口進行資料的讀取。它設有一個50通道的u-blox 5定位引擎，首次定位時間（TTFF）小於1s。跟蹤和採集的靈敏度均達到-160dBm，適用於個人導航及位置服務的專案。

Grove - GPS 尺寸圖



產品規格：

  • 輸入電壓：5V
  • 串列傳輸速率：4800 – 57600
  • Grove介面
  • 支援NMEA及U-Blox 6協定
  • 低功耗
  • 串列傳輸速率可配置



出貨清單：

  • Grove – GPS x1
  • Grove連接線 x1



Documents：

資料來源：SeeedStudio 原廠提供，經台灣物聯科技實測整理後彙整
