reServer Industrial J4012
04 6 月

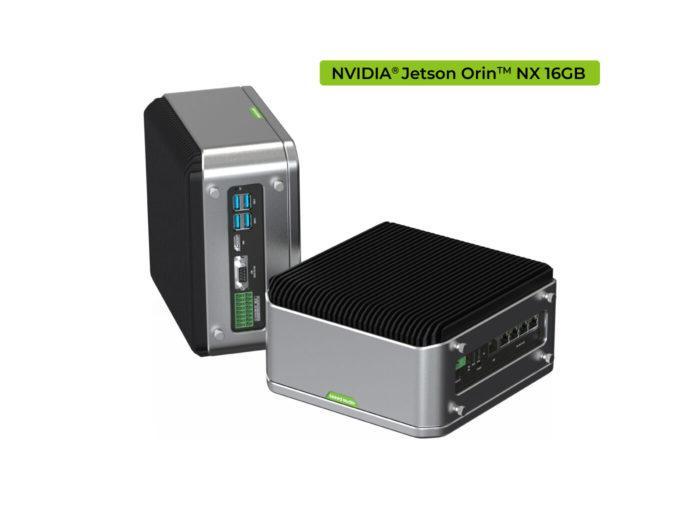

reServer Industrial J4012- NVIDIA Jetson Orin NX 16GB -AI NVR 伺服器工業版

reServer Industrial J4012 產品介紹

無風扇緊湊型邊緣 AI 伺服器： reServer Industrial J4012 採用NVIDIA Jetson Orin NX 16GB SoM，具有 100 TOPS AI 效能、更寬的溫度範圍（-20 ~ 60°C）和 0.7m/s 氣流。
多串流處理：5 * GbE RJ45（4個用於 802.3af PSE），可即時處理多個串流。
擴充儲存硬碟：2 個用於 2.5 吋 SATA HDD/SSD 的磁碟機托架，以及 NVMe SSD 的 M.2 2280 插槽。
工業介面：包含 COM port, DI/DO ports, CAN port, USB 3.1, and optional TPM2.0 module.
複合連接：支援 5G/4G/LTE/LoRaWAN® (module optional) with Nano SIM card slot.
認證：FCC, CE, UKCA, ROHS, KC

Product Name reServer Industrial

J4012

 reServer Industrial

J4011

 reServer Industrial

J3011

 reServer Industrial

J3010
NVIDIA Jetson Module Orin NX 16GB Orin NX 8GB Orin Nano 8GB Orin Nano 4GB
SKU 114110247 114110248 114110249 114110250
Processor

System

 AI Performance 100 TOPS 70 TOPS 40 TOPS 20 TOPS
GPU 1024-core NVIDIA Ampere architecture GPU with 32 Tensor Cores 512-core NVIDIA Ampere architecture GPU with 16 Tensor Cores
CPU 8-core Arm® Cortex®-A78AE v8.2 64- bit CPU; 2MB L2 + 4MB L3 6-core Arm® Cortex®-A78AE v8.2 64-bit CPU 1.5MB L2 + 4MB L3
Memory 16GB 128-bit LPDDR5 102.4GB/s 8GB 128-bit LPDDR5 102.4GB/s 8GB 128-bit LPDDR5 68 GB/s 4GB 64-bit LPDDR5 34 GB/s
Video Encode Standards supported: H.265 (HEVC), H.264, AV1 1*4K60 (H.265) | 3*4K30 (H.265) | 6*1080p60 (H.265) | 12*1080p30 (H.265) 1080p30 supported by 1-2 CPU cores
Video Decode Standards supported: H.265 (HEVC), H.264, VP9, AV1 1*8K30 (H.265) | 2*4K60 (H.265) | 4*4K30 (H.265) | 9*1080p60 (H.265) | 18*1080p30 (H.265) Standards supported: H.265 (HEVC), H.264, VP9, AV1 1*4K60 (H.265) | 2*4K30 (H.265) | 5*1080p60 (H.265) | 11*1080p30 (H.265)
Storage eMMC –
Expansion M.2 Key M (2280) PCIe Gen4.0 SSD (M.2 NVMe SSD 128G included)
I/O Ethernet 1* LAN0 RJ45 GbE (10/100/1000Mbps)
4* LAN RJ45 GbE PoE(PSE 802.3 af 15 W, 10/100/1000Mbps)
USB 4* USB3.1, 1* USB2.0 Type C(Device mode), 1* USB2.0 Type C For Debug UART & RP2040
DI/DO 4*DI,4*DO,3*GND_DI,2*GND_DO,1*GND_ISO,1*CAN
COM 1* DB9 (RS232/RS422/RS485)
Display 1*HDMI 2.1 Type A 7680×4320 at 30 Hz 1*HDMI 1.4 Type A 3840×2160 at 30 Hz
SATA 2 Drive Bays to support 2.5″ SATA HDD/SSD(SATA III 6.0Gbps)
SIM 1* Nano SIM card slot
Button Reset Button, Recovery Button
Expansion Mini PCIe Mini PCIe for LoRaWAN®/4G/Series Wireless (Module optional)
M.2 Key B M.2 Key B (3042/3052) support 4G/5G (Module optional)
Fan Fanless, passive heatsink; 1*Fan connectors(5V PWM)
TPM 1* TPM 2.0 connector (Module optional)
RTC 1* RTC socket (CR1220 included),*RTC 2-pin
Power Power Supply DC 12V-36V Terminal block 2 pin
Power Adapter 24V /5A Power Adapter(Without power cord)
Mechanical Dimensions (W x D x H) 194.33mm*187mm*95.5mm
Weight 2.8kg
Installation Desk, DIN rail, VESA
Operating Temperature -20 ~ 60°C with 0.7m/s
Operating Humidity 95% @ 40 °C (Non-condensing)
Storage temperature -40 ~ 85°C
Storage humidity 60°C@ 95% RH(Non-condensing)
Vibration 3 Grms @ 5 ~ 500 Hz, random, 1 hr/axis
Shock 50G peak acceleration (11 msec. duration,eMMC,microSD, or mSATA)
OS Pre-installed Jetpack 5.1.1 (above) (provide Linux OS with board support package)
Certification FCC, CE, RoHS, UKCA, KC

隆重介紹 reServer Industrial，這是一款用於智慧視訊分析的強大邊緣推理伺服器。 使用 reServer 輕鬆升級傳統攝影機，它還可以執行現場視訊分析任務，從而減少持續人工監控的需求。 整合您的分析需求並解鎖現有攝影機和視訊管理系統 (VMS) 的 AI 功能。

解鎖現有攝影機和 VMS 的 AI 功能

由 NVIDIA Jetson Orin NX 16GB 處理器提供支持，可提供高達 100 TOPS 的 AI 性能，並能夠即時處理多個視訊串流。 reServer 可讓您套用高效能濾鏡來取得大量影片片段的關鍵見解。

智慧儲存解決方案

僅儲存和上傳值得注意的錄音以供進一步處理。 reServer Industrial 配備兩個 2.5 吋硬碟托架，可提供充足的儲存容量，確保您擁有滿足擴充資料需求所需的空間。
建立自訂分析變得簡單

開箱即用的客製化人工智慧解決方案

CVEDIA-RT 配備了各種 AI 模型，用於人臉偵測、車輛和人員偵測、人群估計等。
以無程式碼方式建構視訊分析工作流程。
使用 Lumeo 的創新拖放工具輕鬆建立自訂視訊分析解決方案。
端對端計算機視覺開發

我們的 wiki 可協助您在應用程式的每個步驟中開始使用電腦視覺軟體和開發工具。

  • 取得訓練數據
  • 為數據集準備標記數據
  • 訓練人工智慧模型
  • 優化模型以在邊緣設備上最佳運行
  • 在邊緣部署模型
  • 遠端管理

reServer Industrial J4012 接口介紹

reServer Industrial J4012 硬體介紹reServer Industrial J4012 背面

注意：如果您想在 reServer Industrial 上使用 SSD，我們建議您選擇 Seeed 的 128GB、256GB 和 512GB 版本，因為市場上的一些 SSD 在特定 JetPack 版本下可以與該產品配合使用，而有些則不能使用不同的JetPack版本。 即使是官方 NVIDIA 開發套件也對 SSD 具有相同的行為。

注意：由於該產品不附帶電源線，若有需要請點選加購

文件資料

reServer Industrial Datasheet

NVIDIA Jetson Devices and Carrier Boards Comparison

reServer Industrial 3D File

reServer Industrial Assembly Guide

教學文章

[Wiki] Getting Started with reServer Industrial

By 在〈reServer Industrial J4012- NVIDIA Jetson Orin NX 16GB -AI NVR 伺服器工業版〉中留言功能已關閉 Read more...
reComputer Industrial J4012
05 5 月

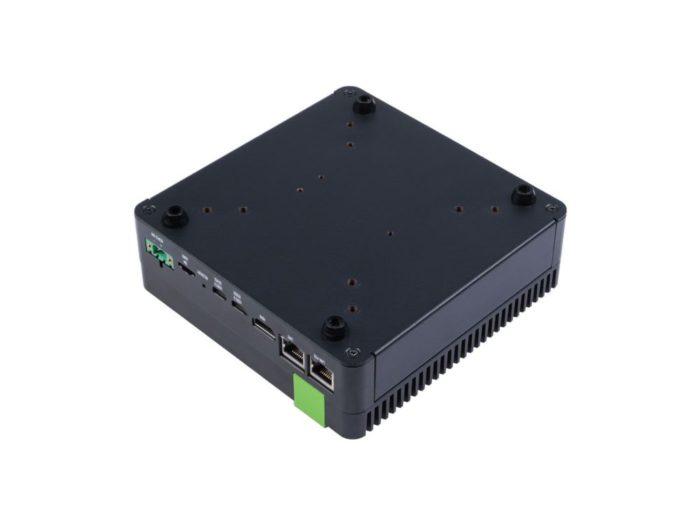

reComputer Industrial J4012- Fanless Edge AI Device with Jetson Orin NX 16GB

reComputer Industrial J4012 產品介紹

reComputer工業系列幫助利用人工智慧升級傳統機器。 reComputer Industrial J4012 採用NVIDIA Jetson Orin™ NX 模組，可實現100 TOPS AI 效能，支援多種連接選項，包括2 個RJ-45 乙太網路連接埠、1 個RS232/422/485 和CAN 連接埠、4 個隔離DI/ DO。 無風扇設計具有多種安裝選項，可在 -20 至 60 ℃ 的溫度範圍內部署，非常適合更惡劣的環境和更重的負載。reComputer Industrial J4012 包括一個 Jetson Orin™ NX 16GB 生產模組、一個被動散熱器鋁製外殼、安裝/DIN 導軌支架和一個電源適配器。

產品特點

  • 無風扇迷你工作站：散熱經過設計，可支援 -20 ~ 60°C，氣流為 0.7m/s
  • 工業介面設計：2* RJ-45 GbE（1 個用於 POE-PSE 802.3 af）； 1* RS-232/RS-422/RS-485； 4* DI/DO； 1* CAN； 3* USB3.2； 1* TPM2.0（模組可選）
  • 複合連接：支援 5G/4G/LTE/LoRaWAN®/GPS（模組可選），附 1* Nano SIM卡插槽
  • 安裝靈活：桌面、DIN 導軌、壁掛式、VESA
  • 認證：FCC、CE、RoHS、UKCA

應用領域

reComputer工業系列是一個多功能且功能強大的平台，可用於開發各種人工智慧驅動的應用程序，從而實現跨行業的數位轉型

  • 影片分析：物件識別、追蹤和分類。 這些功能可用於安全系統、交通監控和智慧城市。
  • 自然語言處理：語音辨識或語言翻譯。
  • 醫學影像：分析醫學影像以協助診斷或治療計劃。

reComputer Industrial J4012支援的AI平台（持續更新）

reComputer Industrial J4012 支援平台

reComputer 工業系列提供完整的系統，包括 NVIDIA Jetson™ Xavier NX/ Orin Nano/Orin NX/ 模組，AI 性能範圍從 20 TOPS 到 100 TOPS。 reComputer Industrial 預裝 Jetpack 5.1.1，簡化了開發，非常適合視訊分析、目標偵測、自然語言處理、醫學影像和機器人等應用，為智慧城市、安防、工業自動化、智慧工廠等產業帶來數位轉型。reComputer Industrial 配備被動式散熱器和無風扇設計，非常適合在嚴苛的環境中使用。 被動散熱器無需風扇即可實現高效冷卻，從而降低了因灰塵或其他污染物而導​​致組件故障的風險。 無風扇設計還降低了噪音水平和功耗，使其適合在噪音敏感的環境中使用，並最大限度地降低能源成本。reComputer Industrial 擁有 2 個 RJ45 GbE 端口，其中一個是 PoE PSE 端口，用於透過乙太網路向 IP 攝影機等設備提供電源。 這樣就不需要單獨的電源，並且可以更輕鬆地在沒有現成電源插座的區域部署網路設備。 另一個 GbE 連接埠用於連接網路交換器或路由器，實現與網路上其他設備的通訊並存取網際網路。

reComputer Industrial J4012 硬體介紹

reComputer Industrial J4012 產品資料

reComputer Industrial J4012 產品參數

reComputer Industrial J4012 技術規格

文件資料

教學指引

By 在〈reComputer Industrial J4012- Fanless Edge AI Device with Jetson Orin NX 16GB〉中留言功能已關閉 Read more...
18 4 月

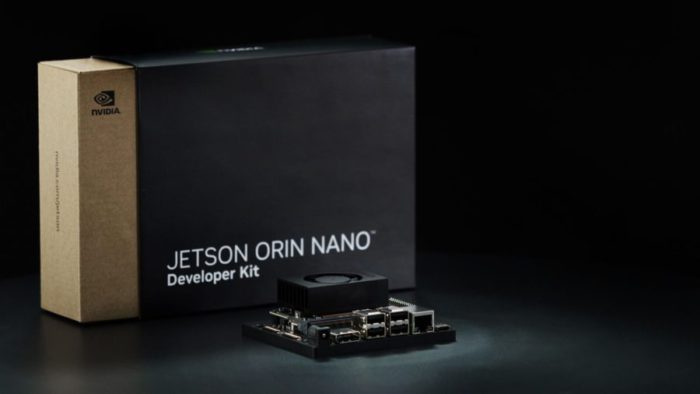

NVIDIA Jetson Orin Nano Super Developer Kit 開發套件

NVIDIA Jetson Orin Nano Super Developer Kit為創建入門級人工智能機器人、智能無人機和智能相機設立了新標準。它簡化了啟動 Jetson Orin Nano 系列模組的過程。緊湊的設計、大量的連接器和高達 67 TOPS 的 AI 性能使其成為將您的 AI 概念變為現實的完美開發人員套件。憑藉高達 Jetson Nano 80 倍的性能，它可以運行所有現代人工智能模型，包括變壓器和高級機器人模型。

開發套件包括一個 Jetson Orin Nano 8GB 模組和一個可容納所有 Orin Nano 和 Orin NX 模組的載板。這為您的下一代邊緣 AI 產品原型設計提供了理想的平台。 Jetson Orin Nano 8GB 模組採用 Ampere 架構 GPU 和 6 核 ARM CPU，可實現多個並發 AI 應用程序管道和高性能推理。機板擁有多種連接器，包括兩個可處理 2 通道和 4 通道相機的相機連接器。

產品特點

  • 用於生產的出色 AI 性能：設備上處理具有高達 67 TOPS 的 AI 性能，具有低功耗和低延遲
  • 手掌大小的邊緣 AI 設備：100 x 79 x 21 mm 的超小尺寸，包括 Jetson Orin Nano 8GB 模組、帶風扇的散熱器和電源供應器。
  • 可通過豐富的 I/O 進行擴展：USB 3.2 Gen 2 端口 (4個)、DP 1.2、預裝Wi-Fi 模組(M.2 key E)、2 個 SSD (M.2 Key M)、2 個 MIPI CSI-2連接器，Gigabit網路，40 pin GPIO、microSD 插槽



產品參數

MODULE NVIDIA Jetson Orin NanoSuper Developer Kit
GPU 1024組NVIDIA Ampere架構CUDA核心+ 32組Tensor核心

1,020MHz
CPU 6-core Arm Cortex-A78AE v8.2 64-bit CPU
(1.5MB L2 + 4MB L3)，1.7 GHz
Memory 8GB 128-bit LPDDR5
(102GB/s)
儲存媒體 M.2 NVMe固態硬碟、microSD記憶卡
消耗電力 7W – 15W-25W



載板參數

REFERENCE CARRIER BOARD 載板
Camera 2x MIPI CSI-2 22-pin Camera Connectors
M.2 Key M x4 PCIe Gen 3
M.2 Key M x2 PCIe Gen3
M.2 Key E PCIe (x1), USB 2.0, UART, I2S, and I2C
USB Type A: 4 x USB 3.2 Gen2
Type C: 1  (Debug、Device Mode專用)
網路 GbE 乙太網路
顯示 DisplayPort 1.2 (支援MST多重串流傳輸)
microSD卡槽 支援UHS-1 SDR104模式
其它端子 40-Pin擴充端子（支援UART、SPI、I2S、I2C、GPIO）、12-Pin按鈕端子、4-Pin風扇端子、DC電源輸入端子
尺寸 100 x 79 x 21 mm
(包含底座、運算模組與散熱器)



開發者工具

用於快速開發和邊緣 AI 集成的 NVIDIA JetPack

Jetson software stack從 NVIDIA JetPack™ SDK 開始，它提供了一個完整的開發環境，包括 CUDA-X 加速庫和其他 NVIDIA 技術以啟動您的開發。 JetPack 包括 Jetson Linux 驅動程序包，它為 Jetson 平台提供 Linux 內核、引導加載程序、NVIDIA 驅動程序、閃存實用程序、示例文件系統和工具鏈。它還包括安全功能、無線更新功能等等。

計算機視覺和嵌入式機器學習

  • NVIDIA DeepStream SDK 提供完整的流分析工具包，用於在 Jetson 上進行基於 AI 的多傳感器處理以及視頻和圖像理解。
  • 基於 TensorFlow 和 PyTorch 構建的 NVIDIA TAO tool kit 是 NVIDIA TAO 框架的低代碼版本，可加速模型訓練。



語音人工智能

NVIDIA® Riva 是一種 GPU 加速的 SDK，用於構建針對您的用例定制並提供實時性能的語音 AI 應用程序。

機器人與ROS開發

NVIDIA Isaac ROS GEM 是硬件加速包，可讓 ROS 開發人員更輕鬆地在 NVIDIA 硬件上構建高性能解決方案。了解有關 NVIDIA Developer Tools 更多信息

出貨清單

Jetson Orin Nano Super Developer Kit
 x1
19V Power Supply (45W) x1
Type B (US, JP, CA, PH) Power Cable x1
Type I (CN) Power Cable x1
UPC Label x1
Quick Start and Support Guide x1



文件資料

By 在〈NVIDIA Jetson Orin Nano Super Developer Kit 開發套件〉中留言功能已關閉 Read more...
Grove - mini PIR motion sensor 迷你PIR人體運動感測器
29 3 月

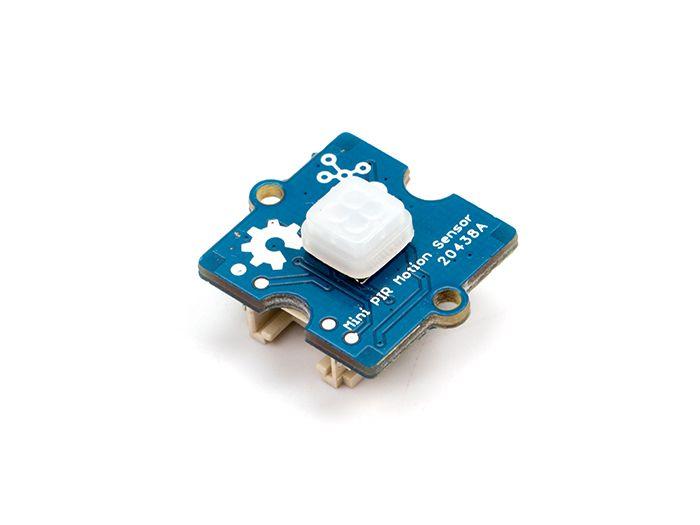

Grove – mini PIR motion sensor 迷你PIR人體運動感測器 測距3-5米 可調靈敏度

Grove-mini PIR motion sensor的偵測距離最大為3m到5m，但最佳偵測距離為2m，最合適的溫度為25℃。

感測器的靈敏度是可調的，板子背面有一個預留的腳位，可以焊接一個可變電阻來調節靈敏度。 如果你覺得靈敏度不夠，這裡有一個技巧，將塑膠蓋向上拖動一點有助於提高靈敏度。

注意：方向會影響靈敏度，為了能更準確的偵測，請按下圖方向放置您的感測器。


什麼是 PIR 感測器？

被動紅外感測器是一種電子感測器，可測量從其視野範圍內的物體輻射出的紅外光。 它們最常用於基於 PIR 的運動偵測器。 PIR 感測器通常用於安全警報和自動照明應用。


PIR 感測器偵測什麼？

PIR 感測器也稱為 PID 或被動紅外偵測器。 因此PIR 感測器可以偵測粒子發出的紅外輻射。


PIR 感測器如何工作？

PIR 感測器有 2 個插槽，插槽由敏感材料製成。 當感測器處於非活動狀態時，兩個插槽將感應到相同數量的紅外線。 環境量從室外、牆壁或房間等輻射。當人體或任何動物經過時，它會攔截 PIR 感測器的第一個插槽。 這導致兩個平分之間的正差異變化。 但是當身體離開感應區域時，感測器會在兩個等分線之間產生負差分變化。


產品應用

  • 運動感測器
  • 運動偵測器
  • 安全警報系統
  • 人體偵測系統



產品規格

  • 尺寸：20mm x20mm x12mm
  • 重量：G.W 8g
  • 電池：Exclude
  • 感測器晶片：S16-L221D
  • 電源電壓：3.3 – 5V
  • 工作電流：12 – 20 μA
  • 靈敏度：120 – 530 μV
  • 最大偵測範圍：2m(25℃)



技術教學

資料來源：Seeed Studio 官方技術文件，經台灣物聯科技實測整理後彙整

By 在〈Grove – mini PIR motion sensor 迷你PIR人體運動感測器 測距3-5米 可調靈敏度〉中留言功能已關閉 Read more...
24GHz mmWave Sensor - Human Static Presence Module Lite 人體偵測
25 3 月

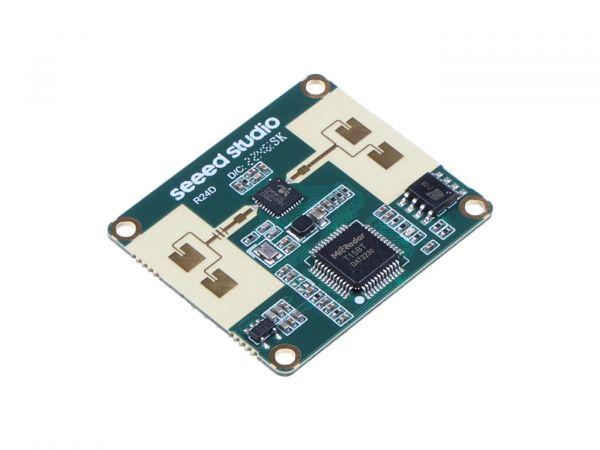

24GHz mmWave Sensor – Human Static Presence Module Lite 人體偵測

24GHz mmWave Sensor雷達感測器整合了多種功能，可根據您自己的定義進行定制。它可以檢測人體的存在或不存在、運動和運動方向、物體速度和檢測距離。

同時提供開放自定義功能，提供可調整的底層參數供您調整檢測範圍、感應靈敏度、觸發閾值、狀態變化有效時間、安裝環境等。

還提供了一個底層開放函數，它的參數是環境的靜態雜訊、存在的檢測範圍、環境的運動雜訊、物體移動的檢測範圍和物體移動的檢測速度。

也就是說您可以利用它的性能來構建自己的物體運動檢測雷達，以滿足各種場景的不同需求。


FMCW 的優勢是什麼？

基於毫米波雷達原理和FMCW測距技術，雷達只需要計算發射到物體和從物體接收的高頻連續波，沒有任何隱私風險。 雷達採用低功率輸出設計，在觀察時可保持健康安全的工作環境。 由於其抗干擾能力強，輸出數據不易受溫度、濕度、噪音、氣流、灰塵、光線等環境影響。要了解 FMCW 雷達的更多基本特性、工作原理以及 FMCW 感測器與其他雷達技術相比的優勢，請查看這篇文章：什麼是毫米波雷達？


最驚奇的特點：可視化調試和配置工具

硬體設計可擴展，支持基於相關上位機軟體（Windows）和Arduino的二次開發。 更令人驚奇的是，雷達可以通過OTA（空中）編程方式升級，因為板卡可以在本地升級。 結合其多種可定制功能，該雷達提供了設備變得越來越智能的時代的理想運動感應解決方案。 它有一系列功能配置，可以開發這些配置來實現各種應用需求。


上位機軟體

有與該雷達相關的上位機軟體，針對雷達數據的實時採集和可視化發布，通過實時波形影像顯示傳感參數，使數據監控更加直觀和清晰。 同時，它提供了一系列由串行命令協議生成的可操作項。 兩者都有助於提高開發效率。




應用領域

  • 室外自動照明
  • 自動開門
  • 全屋監控
  • 智能家電（電視、浴室暖風機、安防等）
  • 辦公能源（空調、照明）
  • 睡眠監測曲線
  • 家庭安全
  • IPC觸發器



產品參數

Basic Information




Detect Angle and Range




RF Performace




技術教學

資料來源：Seeed Studio 官方技術文件，經台灣物聯科技實測整理後彙整
