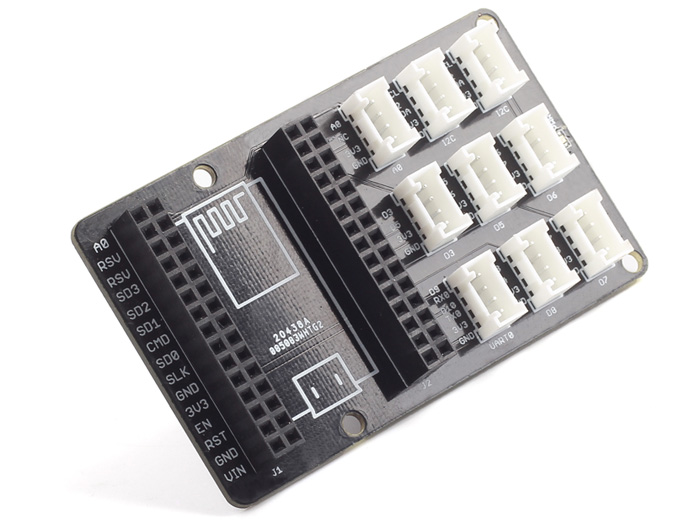

Grove Base Shield for NodeMCU 擴展板
26 12 月

Grove Base Shield for NodeMCU 擴展板 seeed原廠

NodeMCU的Grove Base Shield是一個擴展板，可以讓您使用NodeMCU的ESP8266 WIFI開發套件中的Grove感測器。您可以在NodeMCU固件中使用Lua腳本語言來使用Grove感測器。



特徵

  • 兼容所有的 Grove 感測器模組
  • 5數字連接器（D3-D8）
  • 1模擬接口（A0）
  • 2 I2C插座
  • 沒有SPI接口
  • UART / D9-D10連接器
  • 電源指示燈



接口功能

Grove Base Shield for NodeMCU 擴展板 接口
注意：

  • 引腳會在不同的接口被重複使用 – 即D3插座含有D3和D5，D5插座含有D5和D6，下一個插座含有D6和D7等等。
  • 擴展板上沒有D4插座。
  • UART接口可以與D9，D10端口復用，I2C接口可以與D1，D2端口復用。
  • 同時使用4個I2C插槽是不會發生衝突的，因為每個I2C器件都有自己的地址。
  • 由於Grove模組都沒有使用SPI接口，所以本擴展板上也沒有SPI插座。



出貨清單

  • Grove Base Shield for NodeMCU x1



Documents

By 在〈Grove Base Shield for NodeMCU 擴展板 seeed原廠〉中留言功能已關閉 Read more...

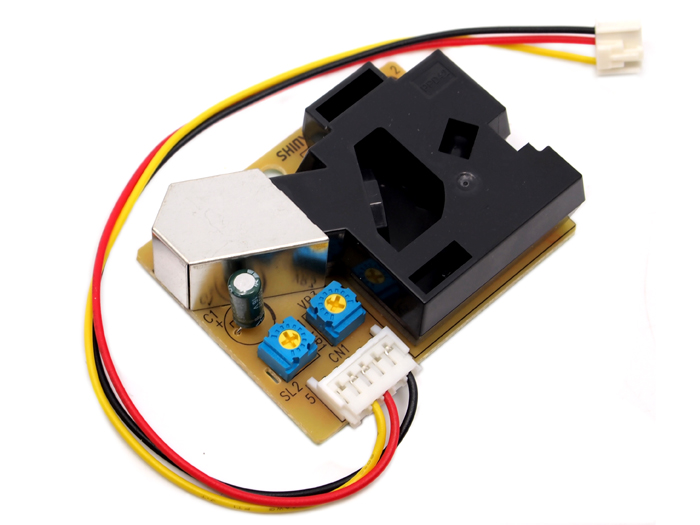

Grove - Dust Sensor pm2.5 粉塵感測器
25 12 月

Grove – Dust Sensor（PPD42NS）細懸浮微粒 pm2.5 粉塵感測器 seeed原廠

Grove Dust Sensor 粉塵感測器可以通過在給定的單位時間內，計算羅脈衝佔用時間（LPO時間）來測量空氣中的顆粒物水平，該感測器可以為您提供可靠的粉塵數據。它可以檢測直徑為1微米的粉塵顆粒。此感測器使用計數法測試粉塵濃度，測量結果單位為pcs/0.01cf。

Grove Dust Sensor 採用日本製 頂級Shinye 灰塵感測器，出廠己校正，接線通電後，即可使用。採低功耗節能設計、使用穩定可靠，提供感測器規格書、Arduino使用範例。

Grove Dust Sensor 尺寸圖
注意：

  • 請保證感測器正面朝上。
  • 第一次使用前，請保證3分鐘的預熱時間。
  • VR1和VR2針腳已經進行預設，請不要調整它們的配置。
  • 該粉塵感測器測量的顆粒大小與PM2.5顆粒大小不同，不能直接用於PM2.5的測量，但顆粒大小相近，可略作參考。



特徵

  • 能夠穩定和靈敏的檢測煙草煙霧的濃度和室內的塵埃。
  • 使用內置的空氣加熱裝置達到自我吸氣的功能。
  • 方便維護，長時間保持高靈敏度。
  • 雙通道輸出，分別用於輸出> 1微米和> 2.5um兩個粒子的濃度。
  • 更輕巧，安裝方便。



規格

項目 最小值 正常值 最大值 單位
電壓 4.75 – 5.25 V
等待狀態電流 – 90 – mA
檢測範圍 – 0~28,000 或0~8000 – pcs/liter 或pcs/0.01cf
工作溫度範圍 0 – 45 °C
輸出方式 Negative Logic, Digital output,Hi over 4.0V(Rev.2) Lo: under 0.7V
可檢測顆粒直徑 >1 um
模塊尺寸 59(W) × 45(H) × 22(D) [mm]
可適應濕度範圍 95%以下



出貨清單

  • Grove – Dust Sensor（PPD42NS）x1
  • Grove連接線 x1



Documents



By 在〈Grove – Dust Sensor（PPD42NS）細懸浮微粒 pm2.5 粉塵感測器 seeed原廠〉中留言功能已關閉 Read more...

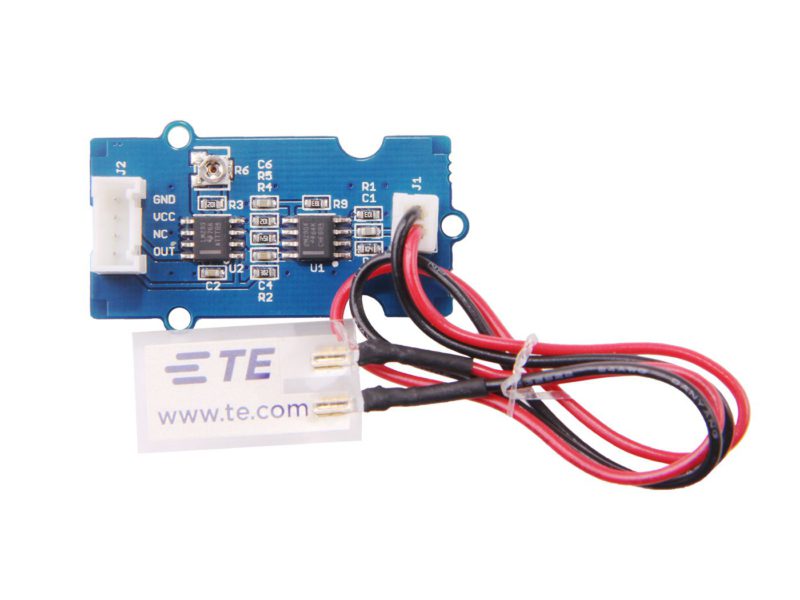

Grove - Piezo Vibration Sensor MEAS 壓電式 振動感測器
25 12 月

Grove-Piezo Vibration Sensor MEAS 壓電式振動感測器 LDT0-028K seeed原廠

Grove – Piezo Vibration Sensor MEAS 適用於測量柔韌性，振動，衝擊和触感。該模組基於PZT薄膜感測器LDT0-028。當傳感器來回移動時，其內部的電壓比較器將產生一定的電壓。

因此，輸出高低水平。儘管它具有高強度衝擊接收性，但寬動態範圍（0.001Hz~1000MHz）也保證了出色的測量性能。最後，您可以通過螺絲調節電位器來調節其靈敏度。

Grove - Piezo Vibration Sensor 尺寸圖



特徵

  • 標準Grove接口
  • 寬動態測量範圍：為0.1Hz〜180Hz
  • 測量靈敏度可調
  • 高度感知強烈衝擊



出貨清單

  • Grove – Piezo Vibration Sensor x1
  • Grove連接線 x1



Documents

By 在〈Grove-Piezo Vibration Sensor MEAS 壓電式振動感測器 LDT0-028K seeed原廠〉中留言功能已關閉 Read more...

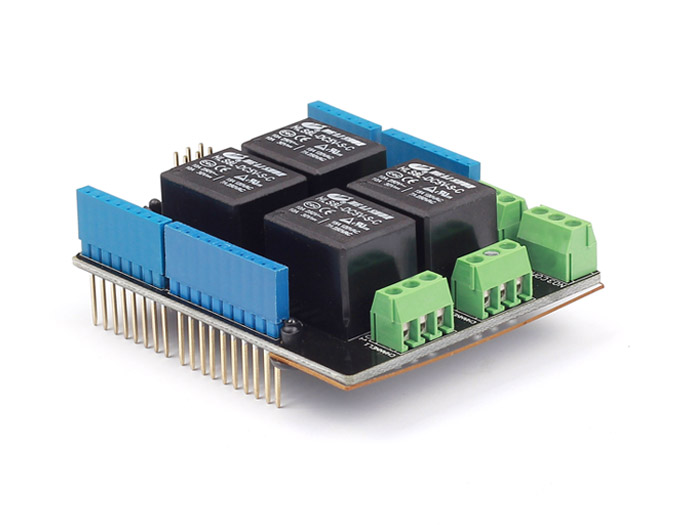

Relay Shield v3.0 繼電器擴展板
13 12 月

Relay Shield v3.0 繼電器擴展板 支援Arduino單機片 seeed原廠

如果你發現Arduino的小電流限制了你的發揮，那麼Relay Shield將會幫到你。這款Relay Shield簡單易用，它允許你使用簡單的靜態繼電器來控制4路大功率設備（每路上至8Amps，35 Volts）。

每一路都配備有LED指示燈以指示繼電器的當前工作狀態。高性能端子的使用使得Relay Shield的使用更加安全和可靠。對於大功率的Arduino項目或者機器人應用，這款Realy Shield將是理想的選擇。



產品特徵

  • 兼容標準Arduino UNO/Arduino Mega/Arduino Duemilanove/ Arduino Leonardo/Seeeduino Lite/ Seeeduino/Seeeduino Mega;
  • 標準化的外形設計
  • 每一路都配備LED指示燈
  • 採用高質量的Relay模塊
  • 提供NO/NC接口，方便具體項目應用

產品規格

項目 最小值 典型值 最大值 單位
電壓 4.75 5 5.25 VDC
電流 8 / 250 mA
轉換電壓 / / 35 VDC
轉換電流 / / 8 A
頻率 / 1 / HZ
轉換功率 / / 70 W
使用壽命 100,000 / / Cycle
ESD 接觸放電 ±4 KV
ESD 空氣放電 ±8 /
尺寸 68.7X53.5X30.8 mm
淨重 55±2 g

注意事項

使用時，請確保工作電壓不超過35V DC

接口功能

  • J1 接口；
  • COM1 – 公共端口；
  • NC1 – 常閉端口。當Relay1 的控制管腳（D7）被置低時，NC1會和COM1連接。當該控制管腳被置高時，NC1會和COM1斷開連接；
  • NO1- 常開端口. 當Relay1 的控制管腳（D7）被置高時，NO1會和COM1連接。當Relay1 pin為低時，NO1會和COM1斷開連接；
  • J2-4和J1很類似，唯一區別是它的控制口是RELAY2-RELAY4.（D6/D5/D4）

4個數字管腳控制4路Relay。RELAY1-RELAY4管腳能直接和Arduino的7-4 pin 進行連接，所以使用Arduino能容易控制4路Relay。



原廠教學

https://wiki.seeedstudio.com/Relay_Shield_v3/

By 在〈Relay Shield v3.0 繼電器擴展板 支援Arduino單機片 seeed原廠〉中留言功能已關閉 Read more...

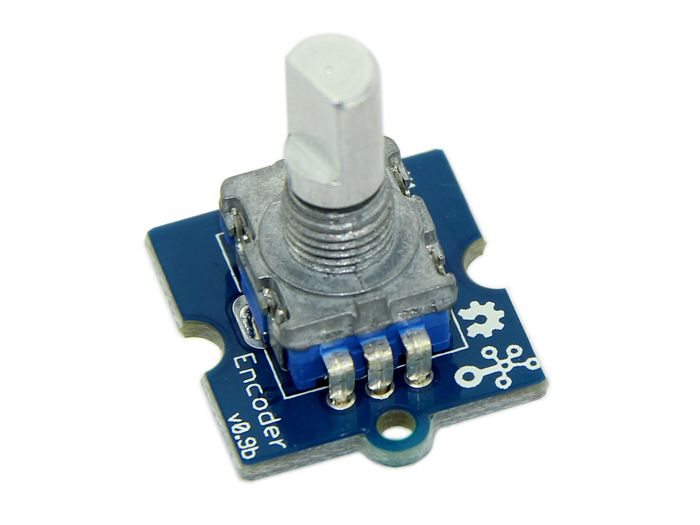

Grove - Encoder 旋轉編碼器
16 11 月

Grove – Encoder 旋轉編碼器 增量式360度旋轉編碼器 Seeed Studio

Grove – Encoder 旋轉編碼器 ，這個模組是增量式旋轉編碼器。它編碼由軸和輸出由電子脈衝信號的旋轉信號。 當你需要一個旋鈕解碼器添加到您的項目，例如音量旋鈕，揚聲器，選擇面板或數字輸入，這將是你第一選擇。

Grove - Encoder 旋轉編碼器 增量式360度旋轉編碼器

Grove - Encoder 旋轉編碼器 尺寸圖



特徵

  • 增量式編碼器
  • Grove接口
  • 360度旋轉



規格

電壓 130mm x90mm x22mm
電流 GW 12g
尺寸 20 * 20mm



出貨清單

  • Grove – Encoder x1
  • Grove連接線 x1



Documents
