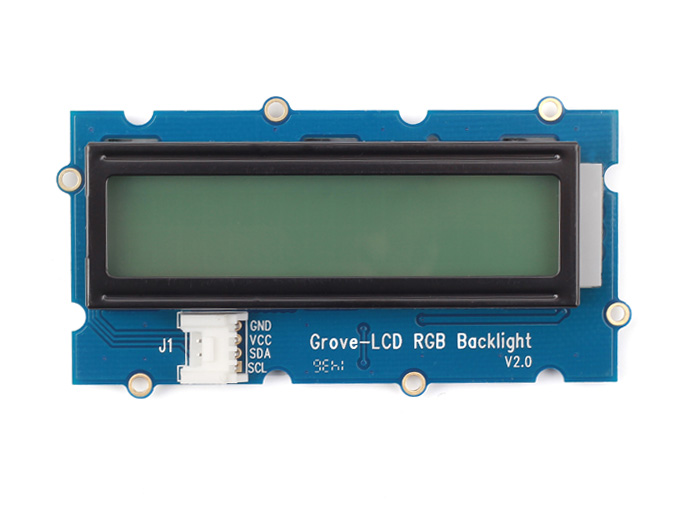

Grove – 16X2 LCD RGB Backlight 是一款適用於 Arduino 的全彩背光 16×2 LCD 顯示器。高對比度和易用性使其成為 Arduino 和 Raspberry Pi 的完美 I2C LCD 顯示器。

傳統的 16×2 LCD 需要多達 10 個 I/O 引腳才能顯示，而帶有 RGB 背光的 16×2 LCD 需要額外的 3 個引腳來控制背光顏色。這將佔用主控板上的大量 I/O 引腳，特別是對於 Arduino 和 Raspberry Pi 等 I/O 資源較少的開發板。 Grove – LCD RGB Backlight 讓它完全不同！借助 Grove I2C 連接器，只需要 2 個訊號引腳和 2 個電源引腳。您甚至不需要關心如何連接這些引腳。只需透過 Grove 電纜將其插入 Seeeduino 或 Arduino/Raspberry Pi+baseshield 上的 I2C 介面即可。無需複雜的接線，無需焊接，也不必擔心因錯誤的限流電阻而燒壞 LCD。非常簡單。

更重要的是，這款 LCD 模組不僅是一個字元 LCD，還可以顯示您自己動手製作的圖像，例如愛心、笑臉等。 16×2 表示兩行，每行 16 列，共 32 個字元。每個字元包含 5*8 個像素。


特徵

• 全彩RGB背光：多種RGB背光可直觀顯示
• 高對比：即使在陽光直射下也清晰可見
• 易於通訊： I2C 通訊僅使用兩個 I/O 引腳
• 低能耗：自動上電復位
• Grove統一插座：即插即用的Grove連接器擺脫傳統繁瑣的接線

規格

• 輸入電壓：5V
• 工作電流：<60毫安
• CGROM：10880位
• CGRAM：64×8位

硬件概述

出貨清單

• Grove – LCD RGB Backlight x1
• Grove連接線 x1

Documents

• Grove – LCD RGB Backlight wiki
• Software Library
• Seeed Forum

資料來源： SeeedStudio 官方網站，內容經台灣物聯科技實測整理彙整。
