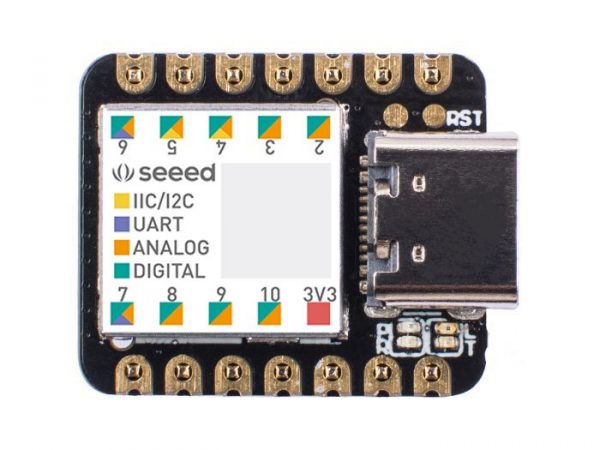

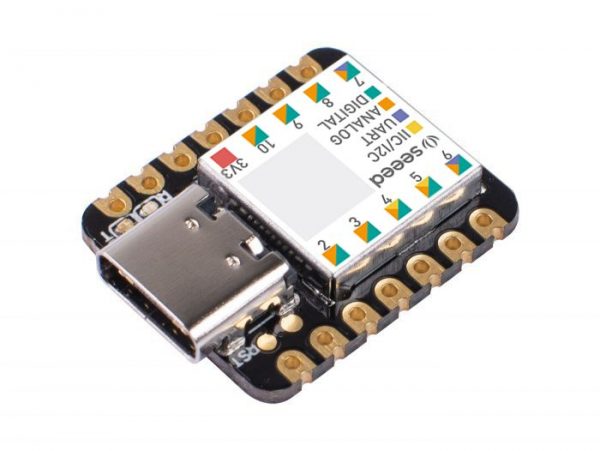

Seeeduino XIAO – Arduino Microcontroller – SAMD21 Cortex M0+

它是Seeeduino家族的最小成員。Seeeduino XIAO仍然帶有功能強大的CPU-ARM®Cortex®-M0+(SAMD21G18),這是一種低功耗Arduino微控制器。

另一方面,該小板在處理方面具有良好的性能,但需要的功率更少。實際上,它的設計尺寸很小,可用於Arduino可穿戴設備和小型項目。

除了強大的CPU外,Seeeduino XIAO在許多其他功能上也很出色。它具有14個GPIO PIN,可用於11個模擬PIN,11個數字PIN,1個I2C接口,1個UART接口和1個SPI接口。

某些引腳具有各種功能,A1 / D1至A10 / D10引腳具有PWM功能,而引腳A0 / D0具有DAC功能這意味著當您將其定義為模擬引腳時,您可以獲得真正的模擬信號而不是PWM信號,這就是為什麼14個GPIO PIN可以實現更多I / O PIN和接口的原因。

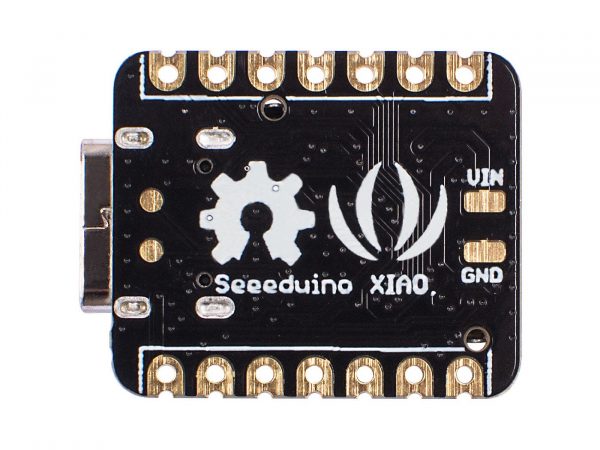

此外,Seeeduino XIAO支持USB Type-C接口,該接口可以供電和下載代碼。XIAO的背面有電源墊,可支撐電池並使其可穿戴設備設計成現實。除了電源LED外,我們還在板上添加了一個用戶LED,以提供更好的編碼體驗。通常是開發人員。最小尺寸的電路板將使用芯片的內部晶體振盪器進行時間固定,以使時鐘更精確,Seeeduino XIAO額外佈置了32.768KHz的頻率以使時鐘更穩定。

主要特點

  • 強大的CPU:ARM®Cortex®-M0+ 32位48MHz微控制器(SAMD21G18),具有256KB閃存,32KB SRAM
  • 靈活的兼容性:與Arduino IDE兼容
  • 易於項目操作:麵包板友好
  • 體積小:適用於可穿戴設備和小型項目,小至拇指(20×17.5mm)。
  • 多種開發接口:11個數字/模擬引腳,10個PWM引腳,1個DAC輸出,1個SWD焊盤接口,1個I2C接口,1個UART接口,1個SPI接口。

微控制器的工作電壓為3.3V。如果連接到通用輸入輸出串口的電壓輸入超過3.3V,則可能會損壞芯片。

規格

  • CPU:ARM Cortex-M0 + CPU(SAMD21G18),運行速度高達48MHz
  • 存儲:256KB閃存,32KB SRAM
  • I / O PIN:14個GPIO PIN,11個模擬PIN,11個數字PIN,1個DAC輸出引腳
  • 接口:1個I2C接口,1個UART接口,1個SPI接口
  • 電源和下載接口:USB Type-C接口
  • LED:1個用戶LED,1個電源LED,兩個LED用於串行端口下載
  • 重置按鈕:兩個重置按鈕短接即可重置

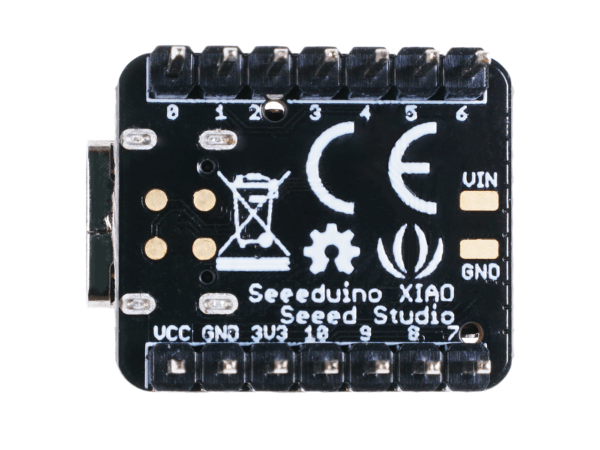

  • 電源墊:用於電池電源
  • 軟件兼容性:與Arduino IDE兼容
  • 突出蓋,用於保護電路

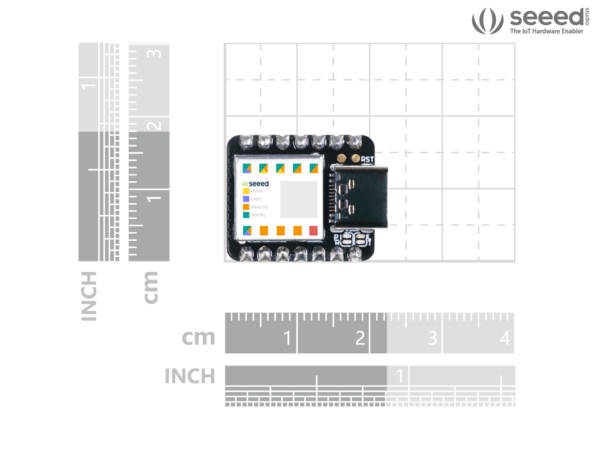

  • 尺寸:20×17.5×3.5毫米

典型應用

  • 可穿戴設備
  • 快速原型製作(作為最小系統直接連接到擴展的PCB)
  • 適合所有需要迷你arduino的項目
  • DIY鍵盤
  • USB開發(USB到多通道TTL / USB主機模式等)
  • 您需要讀取多個模擬值的方案DAC輸出

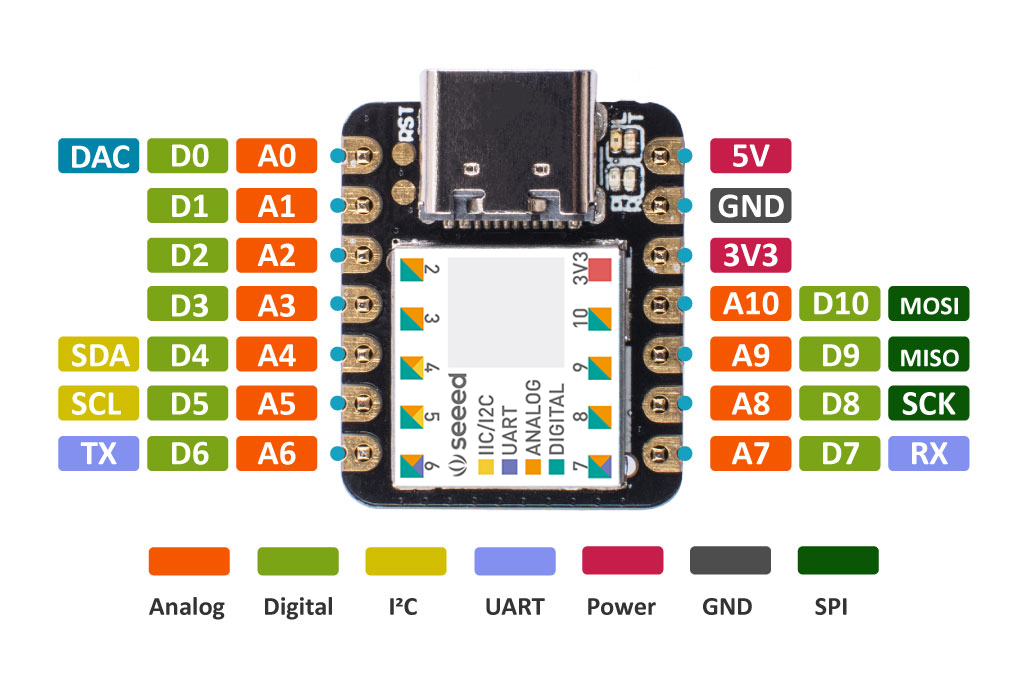

引腳說明

出貨清單

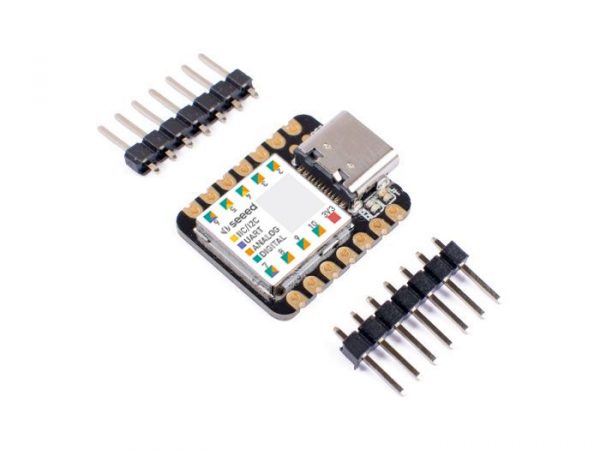

  • Seeeduino XIAO-Arduino微控制器-SAMD21 Cortex M0 +x1

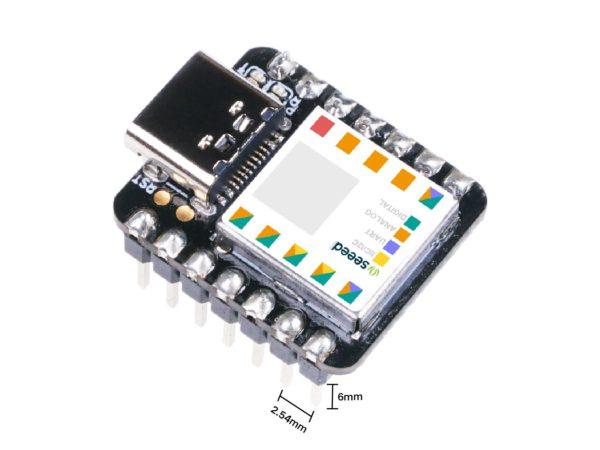

  • 7pins接針 x2
  • pasters x4



Documents

wiki

硬件原理圖

如何使用Seeeduino XIAO登錄到Raspberry Pi
