Maixduino K210 RISC-V AI+lOT ESP32 AI 開發板

商品說明

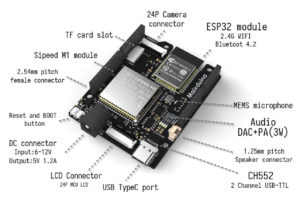

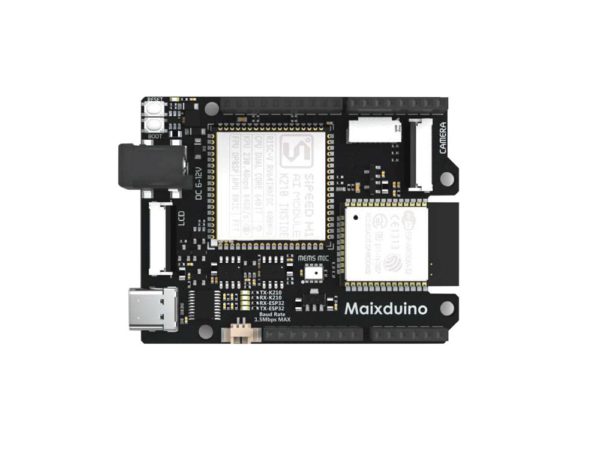

Maixduino是一款基於Kendryte K210 RISC-V AI處理器、採用Arduino UNO外形設計並且板載ESP32 Wi-Fi 和藍牙模組以及M1 AI模組的AI開發板。
K210晶片帶有獨立FPU的雙核處理器，64位的CPU位寬，8M片內SRAM，400M可調標稱頻率，支援乘法、除法和平方根運算的雙精度FPU。還具有神經網路處理器(KPU)、音頻處理器(APU)、現場可編程IO陣列(FPIOA/IOMUX)以及快速傅裏葉變換加速器。使其在AI處理方面大大提高，可進行卷積、批歸一化、啟動、池化等運算，同時也可以進行語音方向掃描和語音資料輸出的前置處理工作，將其高性能的核心處理特性展露無遺。
本產品板載的無線模組為搭載雙核ESP32 Xtensa LX6處理器的ESP32 WROOM 32，支援2.4GHz 802.11.b/g/n WiFi 4, 和 Bluetooth 4.2 LE 連接；除此之外，產品還有DVP攝像頭介面、LCD顯示介面、集成MEMS麥克風，TM8211 I2S音頻DAC，3W功放，板載CH522晶片同時支援K210和ESP32，通過USB 2.0 Type-C就能供電以及下載程式，而且介面與Arduino UNO相容，包括數位IO口，PWM,I2C,UART,6個模擬輸入引腳。
典型應用場景：智慧家居（智慧掃地機器人或者智慧音箱），醫療設備，工業4.0(智慧監控電氣設備)，也可以應用於農業和教育。

規格表：

Master module	Sipeed MAIX-I AIoT module
Power input	USB Type-C DC-DC step-down circuit:support 6-12V input;Provide 5V 1.2A output
Micro SD card（TF card） slot	Support Self-elastic card holder
Onboard MEMS microphone	MSM261S4030H0 is an omnidirectional, Bottom-ported, I2S digital output MEMS Microphone. It has high performance and Reliability.
DVP Camera interface	24P 0.5mm FPC connector
LCD connector	8bit MCU LCD 24P 0.5mm FPC connector
Audio output	DAC+PA: TM8211:16 bit dynamic range;Low harmonic distortion NS4150:3W output power;Up to 90% efficiency;
ESP32 module	Support 2.4G 802.11.b/g/n 802.11 n (2.4 GHz) speeds up to 150 Mbps Bluetooth v4.2 full standard, including traditional Bluetooth (BR/EDR) and Bluetooth Low Energy (BLE)
Supply voltage of external power supply	4.8V ~ 5.2V
Supply current of external power supply	>600mA
Temperature rise	<30K
Range of working temperature	-30℃ ~ 85℃
MCU: ESP8285	Tensilica L106 32-bit MCU
Wireless Standard	802.11 b/g/n
Frequency Range	2400Mhz – 2483.5Mhz
TX Power(Conduction test)	802.11.b : +15dBm 802.11.g : +10dBm(54Mbps) 802.11.n : +10dBm (65Mbps)
Antenna Connector	IPEX 3.0×3.0mm
Wi-Fi mode	Station/SoftAP/SoftAP+Station

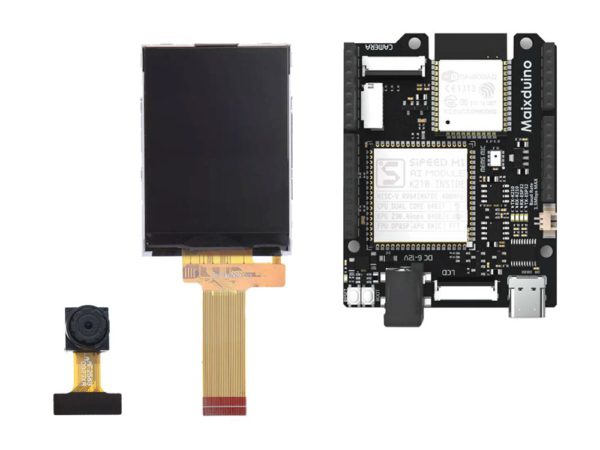

出貨清單：

1 x Maixduino 開發板

1 x GC0328 攝像模組

1 x 2.4 inch TFT顯示屏

文件檔案：

https://maixduino.sipeed.com/zh/

Maixduino USB Serial Port Driver Issue

Maixduino HDK(Hardware Design Kit)

Maixduino SDK(Software Design Kit)

Maixduino Main Page

GC0328  Camera Datasheet
