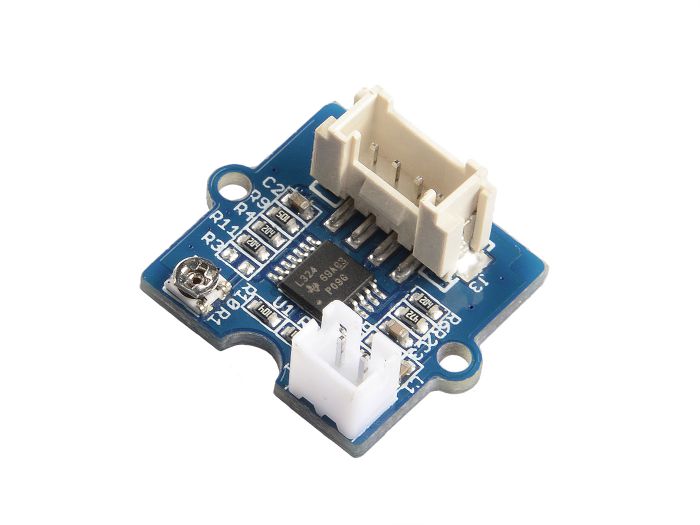

GSR通過測量皮膚電流反應來測量皮膚電導率。強烈的情緒會刺激你的交感神經系統，導致汗腺分泌更多的汗水.Grove – GSR允許您通過簡單地將兩個電極連接到兩個手指來發現這種強烈的情緒，它能夠製作與情感有關的項目（如睡眠質量監視器），是一個很有趣的裝備。
注意：此設備不是醫療設備。
特徵
規格
- 輸入電壓：5V/3.3V
- 可通過電位計調節靈敏度
- 外部測量指套
範例
接下來我們向您演示如何使用Grove-GSR。將Grove-GSR連接至Grove基礎擴展板的模擬端口A2，Grove蜂鳴器連接之數字端口3。 然後把下面的代碼複製粘貼到一個新建的Arduino文件並載入到Arduino。
const int BUZZER=3;
const int GSR=A2;
int threshold=0;
int sensorValue;
void setup(){
long sum=0;
Serial.begin(9600);
pinMode(BUZZER,OUTPUT);
digitalWrite(BUZZER,LOW);
delay(1000);
for(int i=0;i<500;i++)
{
sensorValue=analogRead(GSR);
sum += sensorValue;
delay(5);
}
threshold = sum/500;
Serial.print("threshold =");
Serial.println(threshold);
}
void loop(){
int temp;
sensorValue=analogRead(GSR);
Serial.print("sensorValue=");
Serial.println(sensorValue);
temp = threshold - sensorValue;
if(abs(temp)>50)
{
sensorValue=analogRead(GSR);
temp = threshold - sensorValue;
if(abs(temp)>50){
digitalWrite(BUZZER,HIGH);
Serial.println("YES!");
delay(3000);
digitalWrite(BUZZER,LOW);
delay(1000);}
}
}
帶上手指套然後放鬆，打開串口監視器，我們可以看到： 接下來深呼吸，這時蜂鳴器鳴叫，隨後可以觀測到輸出值會有一個明顯的改變。下面是一幅用上述數據繪製的電子表格圖，X坐標代表時間，Y坐標代表GSR值。
參考數據
這有一些用GSR數據繪製的電子表格圖。您可以打開文件：GSR傳感器數據.xls官產詳細數據。
出貨清單
- Grove – GSR sensor x1
- Grove 連接線 x1
