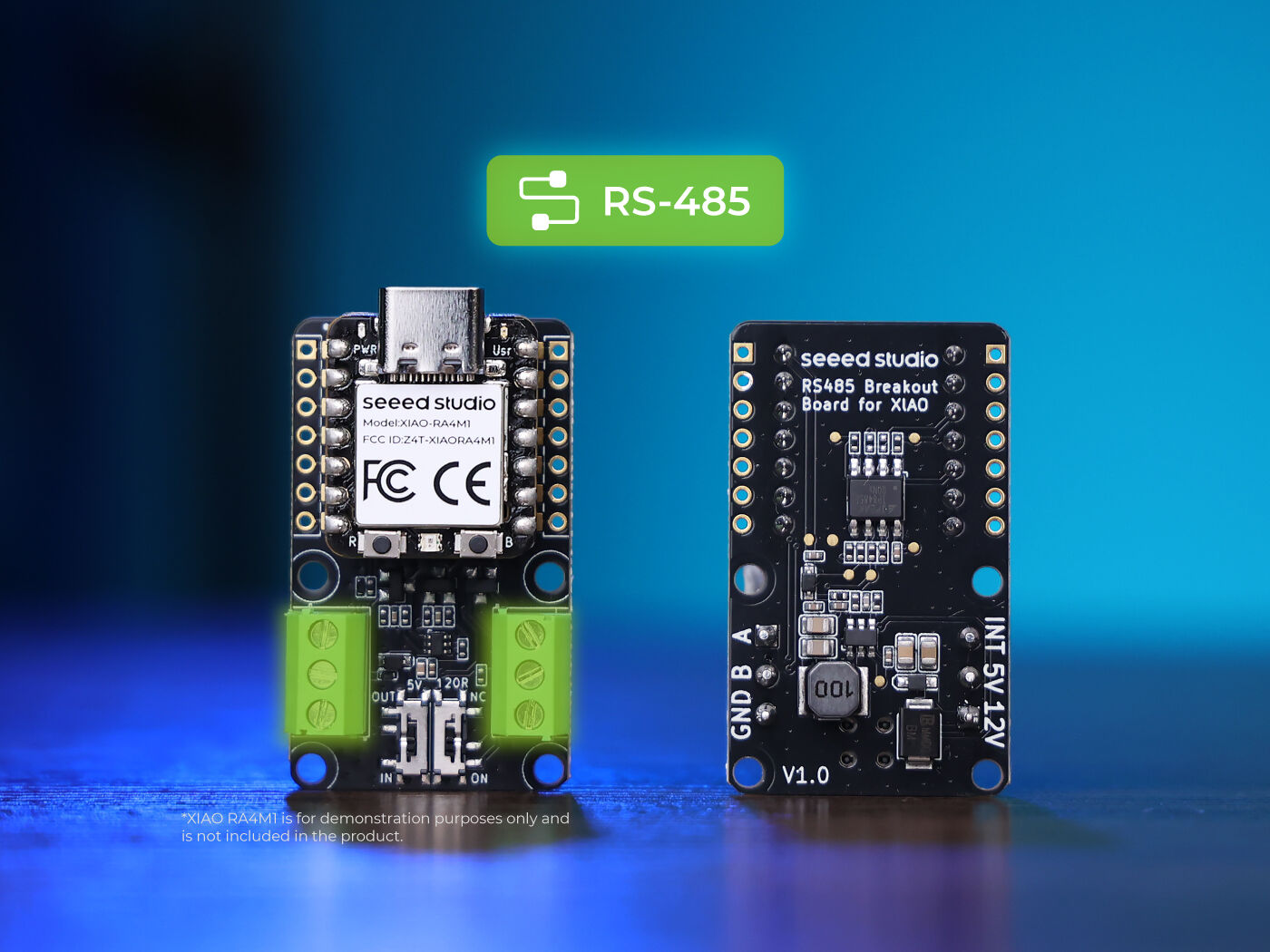

Seeed Studio XIAO 專用 RS-485 擴充板 | TP8485E 半雙工收發 | 支援 1200米長距離傳輸正反面

31 12 月

Seeed Studio XIAO 專用 RS-485 擴充板 | TP8485E 半雙工 | 1200米長距離

Seeed Studio RS-485 擴充板是一款專為 Seeed Studio XIAO 開發板系列設計的多功能 RS-485 擴展模組。本擴充板搭載了 TP8485E 收發器晶片，能有效地將 UART 序列流轉換為 RS-485 訊號。作為半雙工收發器，TP8485E 支援單向通訊，傳輸距離可達 1200 公尺。

此擴充板支援 5V 或 12VDC 單電源供電，並透過 3-pin 端子整合訊號與電源連接。憑藉其抗干擾設計，即使在充滿雜訊的嚴苛環境中，也能確保長距離數據傳輸的穩定性。

Seeed Studio XIAO 專用 RS-485 擴充板 | TP8485E 半雙工收發 | 支援 1200米長距離傳輸安裝示範

(圖片僅供安裝示範，出貨內容不含 XIAO 開發板)

Seeed Studio XIAO 專用 RS-485 擴充板 | TP8485E 半雙工收發 | 支援 1200米長距離傳輸背面

⚠️ 相容性注意：

本擴充板目前與 XIAO nRF54L15 系列 尚未完全軟體相容（因該系列 Arduino 支援開發中）。
硬體介面本身是相容的，有能力的開發者可嘗試自行調整軟體。

主要特色

與 Seeed Studio XIAO 無縫相容： 專為與 Seeed Studio XIAO 開發板完美搭配運作而設計。
長距離傳輸： 適用於長達 1200 公尺（約 3973 英尺）的通訊距離。
支援寬電壓輸入： 相容於 5V 和 12V 電源供應。
雙端子連接： 配備兩個 3-pin 端子，分別用於訊號線與電源連接。
緊湊設計： 擴充板採用精巧的外型設計（尺寸約為 2 個 XIAO 板大小），非常適合空間有限的專案。

技術知識

什麼是 RS-485？

RS-485 是一種高效且可靠的序列通訊標準，適用於各種需要長距離和多點連接的應用。其抗雜訊能力和靈活性使其廣泛應用於工業和通訊領域。

RS-485 如何運作？

RS-485 使用一對訊號線（A 和 B）傳輸數據，提供極佳的抗雜訊能力並支援半雙工通訊模式。它允許在同一條匯流排上連接多達 32 個裝置，每個裝置都有唯一的位址以識別數據的發送與接收。此標準廣泛應用於工業自動化、遠端監控等領域，若結合 Modbus 協定，更可促進裝置間高效的數據交換與管理。

透過 Seeed Studio RS-485 擴充板，您可以利用 Seeed Studio XIAO 開發板及其豐富的生態系統，創建需要可靠、高速且長距離通訊的專案。無論您是在開發工業控制系統還是物聯網 (IoT) 裝置，此擴充板都能提供可靠且緊湊的解決方案，將 RS-485 功能整合到您的專案中。

產品規格

產品名稱	Seeed Studio RS-485 Breakout Board
相容性	Seeed Studio XIAO 全系列, Adafruit QT Py
通訊介面	RS-485
控制晶片	TP8485E (半雙工收發)
端子連接	3-pin 訊號端子 / 3-pin 電源端子
通訊距離	最長 1200 公尺
傳輸速度	250k bps

應用領域

工業自動化
遠端監控系統
數據採集系統
其他需要序列通訊的嵌入式系統

硬體概覽

Seeed Studio XIAO 專用 RS-485 擴充板 | TP8485E 半雙工收發 | 支援 1200米長距離傳輸硬體概述

出貨清單

Seeed Studio RS-485 Breakout Board x1

技術教學

台灣物聯科技 (Taiwan IoT) — 您的專業嵌入式開發夥伴
致力於引進高品質開發板與模組，提供最完整的技術支援服務。

By 台灣物聯科技留言功能已關閉 Read more...

05 12 月

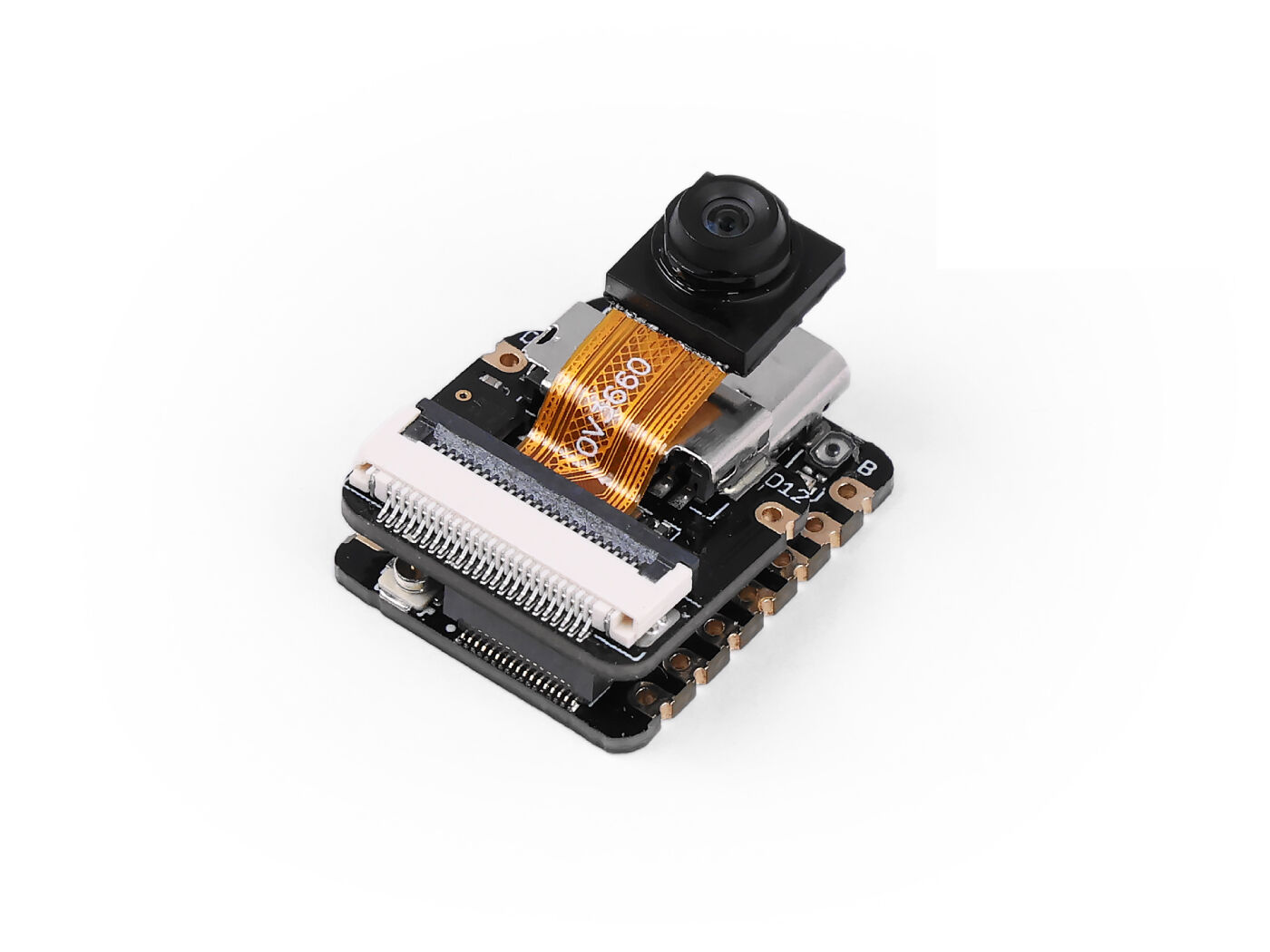

Seeed Studio XIAO ESP32-S3 Sense – 內建 OV3660 鏡頭/數位麥克風/SD卡槽

產品特點

功能強大的MCU開發板：採用ESP32S3 32位元雙核心Xtensa處理器晶片，運行頻率高達240MHz，配備多個開發端口，支援Arduino/MicroPython。
進階功能：可拆卸式OV3660攝影機感測器，解析度為2048*1536，相容於OV5640攝影機感測器，整合額外數位麥克風
更大的內存，更多可能：配備 8MB PSRAM 和 8MB FLASH，支援 SD 卡插槽，可擴展 32GB FAT 內存。
出色的射頻性能：支援 2.4GHz Wi-Fi 和 BLE 雙模無線通信，連接 U.FL 天線時支援 100 公尺以上的遠端通訊。
拇指大小的緊湊設計： 21 x 17.8 毫米，採用 XIAO 的經典外形，適合空間受限的項目，例如可穿戴設備。
來自SenseCraft AI的預訓練 AI 模型，可實現無程式碼部署

規格表 (Specification)

項目	Seeed Studio XIAO ESP32S3	Seeed Studio XIAO ESP32S3 Sense
處理器	ESP32-S3R8 Xtensa LX7 雙核心 32 位元處理器，運作頻率高達 240 MHz
無線連接	完整的 2.4GHz Wi-Fi 子系統 BLE：藍牙 5.0，藍牙 Mesh
內建感測器	/	OV3660 攝像頭感測器數位麥克風
記憶體	晶片內建 8MB PSRAM & 8MB Flash	晶片內建 8MB PSRAM & 8MB Flash 板載 SD 卡插槽，支援 32GB FAT 格式
介面	1x UART, 1x IIC, 1x IIS, 1x SPI, 11x GPIOs (PWM), 9x ADC, 1x 用戶 LED, 1x 充電 LED 1x 重置按鈕, 1x 啟動 (Boot) 按鈕	1x UART, 1x IIC, 1x IIS, 1x SPI, 11x GPIOs (PWM), 9x ADC, 1x 用戶 LED, 1x 充電 LED, 1x B2B 連接器 (含額外 2 個 GPIOs) 1x 重置按鈕, 1x 啟動 (Boot) 按鈕
尺寸	21 x 17.8 mm	21 x 17.8 x 15 mm (含擴充板)
電源	輸入電壓 (Type-C): 5V 輸入電壓 (電池端): 4.2V
	電路工作電壓 (待機就緒): – Type-C: 5V@19mA – BAT (電池): 3.8V@22mA	電路工作電壓 (待機就緒): – Type-C: [email protected] – BAT (電池): [email protected] (含擴充板)
	/	網路攝影機 Web 應用: – Type-C 平均功耗: 5V/220mA – 電池平均功耗: 4.2V/212mA
	/	麥克風錄音 & SD 卡寫入: – Type-C: 平均功耗: 5V/46.5mA 峰值功耗: 5V/89.6mA – 電池: 平均功耗: 3.8V/54.4mA 峰值功耗: 3.8V/108mA
	電池充電電流：100mA	電池充電電流：100mA
低功耗模式 (供電: 3.8V)	Modem 睡眠模式: ~25 mA 輕度睡眠模式 (Light-sleep): ~2 mA 深度睡眠模式 (Deep Sleep): ~14 μA	Modem 睡眠模式: ~44 mA 輕度睡眠模式 (Light-sleep): ~5 mA 深度睡眠模式 (Deep Sleep): ~3 mA
啟用 Wi-Fi 功耗	運作模式: ~100 mA	運作模式: ~110 mA (含擴充板)
啟用 BLE 功耗	運作模式: ~85 mA	運作模式: ~102 mA (含擴充板)
工作溫度	-20°C ~ 70°C

硬體概覽

應用領域 (Application)

影像處理 (Image Processing)
語音辨識 (Speech Recognition)
視訊監控 (Video Monitoring)
穿戴式裝置 (Wearable Devices)
智慧家庭 (Smart Homes)
健康監測 (Health Monitoring)
教育推廣 (Education)
低功耗 (LP) 網路應用
快速原型開發 (Rapid Prototyping)

配件清單

XIAO ESP32-S3 開發板 x1
外接鏡頭感測器模組 x1
XIAO 專用鋁製散熱片 x2
7 Pin 排針 x2
天線 x1

文件資料 (Documents)

By 台灣物聯科技留言功能已關閉 Read more...

28 10 月

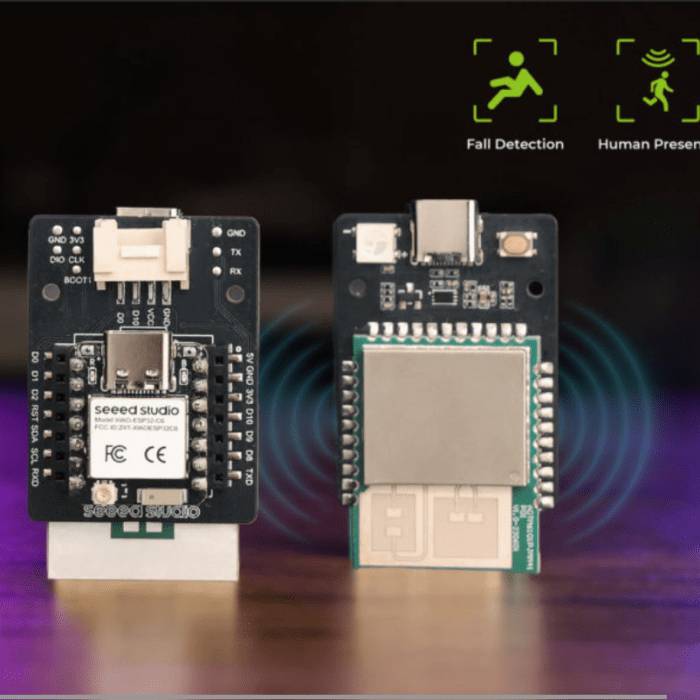

Seeed Studio MR60FDA2 60GHz 毫米波跌倒偵測套件 (XIAO ESP32C6 / 支援 Home Assistant)

人體跌倒感測器模組特點1

用於跌倒和人體存在檢測的先進毫米波感 MR60FDA2 60GHz 毫米波感測器模組專門採用預設演算法進行跌倒偵測，並包含人體靜態存在功能。人體靜態存在：有效距離可達 6 公尺。跌倒偵測：在 3x3x3 公尺範圍內進行偵測，水平視野 (FoV) 為 120°，垂直 FoV 為 100°。

*以上參數均在空曠環境下測試。

人體跌倒感測器模組特點2

由 ESP32 和 ESPHome 提供支持，與 Home Assistant 無程式碼集成，該套件採用 Seeed Studio XIAO ESP32C6 和預先刷新的 ESPHome 韌體，可與 Home Assistant 無縫即插即用整合。在 ESPHome 中配置設備，並在 1-2 分鐘內完成 Home Assistant 的無程式碼設定。透過集成，您可以自訂檢測區域並存取分析，以從 Home Assistant 有效地找出目標位置。

人體跌倒感測器模組特點3

環境光感應，實現響應式自動化，毫米波感測器模組包括 BH1750 光感測器，可提供 1 至 65,535 lux 範圍內的精確環境光檢測，可調測量值高達 100,000 lux。在 ESPHome 和 Arduino IDE 的支援下，您可以每秒收集一次環境光讀數，從而增強自動化對環境變化的反應能力。

人體跌倒感測器模組特點4：可自訂的互動

這款 60GHz 毫米波感應器模組配備 WS2812 RGB LED，可讓 DIY 客製化指示燈。

人體跌倒感測器模組特點5：使用 Grove 擴展感測或自動化

我們在毫米波模組中添加了一個額外的 Grove 連接器，以便使用您自己的 Grove 感測器和執行器（例如 PIR 和繼電器）輕鬆擴展。從 300 多個相容的 Grove 模組中進行選擇！

人體跌倒感測器模組特點6：開源 3D 列印外殼

為了簡化部署，我們提供免費下載的 3D 列印外殼，為客製化外殼設計提供起點。

MR60FDA2 規格

毫米波韌體：跌倒偵測
mmWave 韌體：跌倒檢測
檢測範圍
人體靜態存在檢測：最遠 6 公尺
跌倒檢測：
。3x3x3 公尺範圍
。水平視野 (FoV)：120°
。垂直視野 (FoV)：100°
微控制器 (MCU)：Seeed Studio XIAO ESP32C6
LED：WS2812 RGB LED
按鈕：重置 (Reset)
光線感測器：BH1750
範圍：1 到 65,535 勒克斯 (lux)，可調整測量值最高達 100,000 勒克斯 (lux)
Grove 連接器
1 個 GPIO 端口
。D0
。D10
接腳間距：2.54mm
電源供應：5V/1A
功耗：
。0.5W：待機模式
。0.8W：啟動模式
。1.4W：與 Grove 繼電器配合使用時

MR60FDA2 硬體介紹

MR60FDA2 應用

MR60FDA2 教學

Getting started with 60GHz mmWave Fall Detection Sensor Kit with XIAO ESP32C6 (MR60FDA2)

MR60FDA2 60GHz mmWave 技術補充（英文）

以下為原廠英文技術說明，提供使用者參考。

This MR60FDA2 Sensor Kit leverages 60GHz mmWave technology, offering reliable fall detection and human presence detection. Featuring light level sensing, an RGB LED for customizable interaction, and support for extended sensors/actuators, it provides next-level sensing for more responsive automation. With the XIAO ESP32C6 as the brain, the kit comes with pre-flashed ESPHome firmware and wireless connectivity via Wi-Fi. Thanks to the pre-flashed ESPHome firmware, this kit offers no-code plug-and-play integration with Home Assistant to customize detection zones, making it an ideal solution for healthcare monitoring, safety monitoring, elderly care, home automation, and more.
General Parameters

mmWave Firmware：Fall Detection
Detection Range
Human Static Presence Detection:up to 6 Meters
Fall Detection:
。3x3x3 meter range
。Horizontal Field of View(FoV)of120°
。Vertical FoV of 100
MCU：Seeed Studio XIAO ESP32C6
LED：WS2812 RGB LED
Button：Reset
Light Sensor：BH1750Range:1 to 65,535 lux with adjustable measurements up to 100,000lux
Grove Connector1 GPIO Port
。D0
。D10
Pin Header Spacing：2.54mm
Power Supply：5V/1A
Powerconsumption：
。0.5w:Standby Mode
。0.8w:Activation Mode
。1.4w:Work with Grove Relay status

資料來源：Seeed Studio 官方技術文件，經台灣物聯科技實測整理後彙整

By 台灣物聯科技留言功能已關閉 Read more...

XIAO ESP32C6 開發板 WiFi 6 / 藍芽5.0 seeed Studio 原廠

21 10 月

Seeed XIAO ESP32C6 開發板 | 支援 Wi-Fi 6、藍牙 5.0、Zigbee、Thread 與 Matter 協定

XIAO ESP32C6 是一款基於 Espressif (樂鑫) ESP32-C6 的高性價比 MCU。這款小型 MCU 支援各種無線連接（2.4GHz Wi-Fi 6、BLE 5.0、Zigbee 和 Thread），在符合 Matter 標準的智慧家庭應用中表現出色。 XIAO 系列採用拇指大小的佔地面積和單面安裝設計，非常適合空間有限的項目。 XIAO ESP32C6 在晶片上進行加密，可確保所需的安全等級、簡化的開發體驗，並透過與主要物聯網雲端平台輕鬆整合來快速進入市場。

產品特點

增強的連接性：結合了 2.4GHz Wi-Fi 6 (802.11ax)、藍牙 5(LE) 和 IEEE 802.15.4 無線電連接，讓您可以應用 Thread 和 Zigbee 協定。
Matter Native：憑藉其增強的連接性，支援建立符合 Matter 標準的智慧家庭項目，實現互通性。
內建加密安全性：由 ESP32-C6 提供支持，透過安全啟動、加密和可信任執行環境 (TEE) 為您的智慧家庭專案帶來增強的片上加密安全性。
優異的射頻性能：板載天線，BLE/Wi-Fi範圍可達80m，同時預留外接UFL天線接口。
充分利用功耗：具有4種工作模式，深度睡眠模式最低15μA，同時支援鋰電池充電管理。
雙 RISC-V 處理器：包含兩個 32 位元 RISC-V 處理器，高效能處理器主頻高達 160 MHz，低功耗處理器主頻高達 20 MHz。
經典 XIAO 設計：保留了經典 XIAO 設計，拇指大小的外形尺寸為 21 x 17.8 毫米，單面安裝，非常適合可穿戴設備等空間有限的項目。
與主流雲端平台無縫整合：ESP Rain Maker、AWS IoT、Microsoft Azure、Google Cloud。

XIAO SoM使用手冊開源了XIAO所有硬體和軟體資料，提供專業的產品設計指南，幫助您加速創意落地、簡化產品設計，提供從模組選型到量產的無縫體驗，您可以在這裡查看更多資訊。

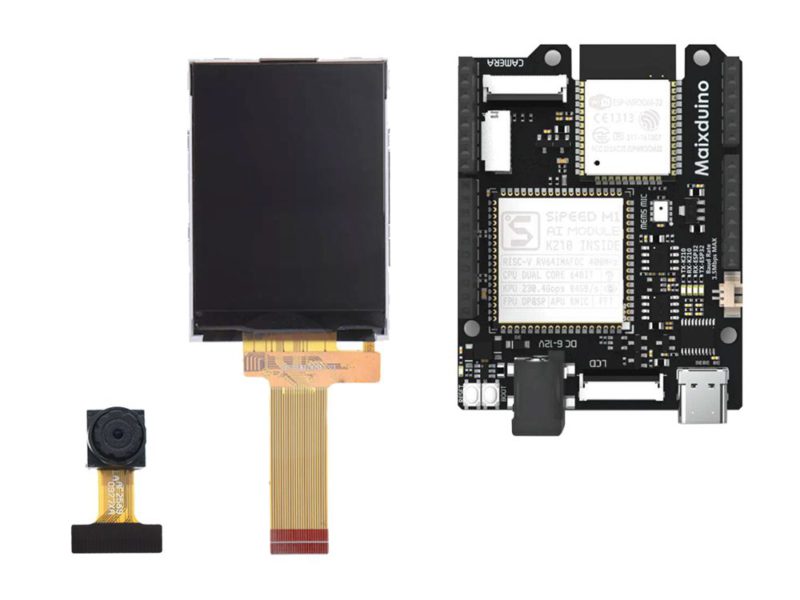

Maixduino K210 RISC-V AI+lOT ESP32 AI 開發板 seeed原廠

Maixduino 是一款基於Kendryte K210 RISC-V AI處理器、採用Arduino UNO外形設計並且板載ESP32 Wi-Fi 和藍牙模組以及M1 AI模組的AI開發板。
K210晶片帶有獨立FPU的雙核處理器，64位的CPU位寬，8M片內SRAM，400M可調標稱頻率，支援乘法、除法和平方根運算的雙精度FPU。還具有神經網路處理器(KPU)、音頻處理器(APU)、現場可編程IO陣列(FPIOA/IOMUX)以及快速傅裏葉變換加速器。使其在AI處理方面大大提高，可進行卷積、批歸一化、啟動、池化等運算，同時也可以進行語音方向掃描和語音資料輸出的前置處理工作，將其高性能的核心處理特性展露無遺。

Maixduino板載的無線模組為搭載雙核ESP32 Xtensa LX6處理器的ESP32 WROOM 32，支援2.4GHz 802.11.b/g/n WiFi 4, 和 Bluetooth 4.2 LE 連接；除此之外，產品還有DVP攝像頭介面、LCD顯示介面、集成MEMS麥克風，TM8211 I2S音頻DAC，3W功放，板載CH522晶片同時支援K210和ESP32，通過USB 2.0 Type-C就能供電以及下載程式，而且介面與Arduino UNO相容，包括數位IO口，PWM,I2C,UART,6個模擬輸入引腳。
典型應用場景：智慧家居（智慧掃地機器人或者智慧音箱），醫療設備，工業4.0(智慧監控電氣設備)，也可以應用於農業和教育。

規格參數

Master module	Sipeed MAIX-I AIoT module
Power input	USB Type-C DC-DC step-down circuit:support 6-12V input;Provide 5V 1.2A output
Micro SD card（TF card） slot	Support Self-elastic card holder
Onboard MEMS microphone	MSM261S4030H0 is an omnidirectional, Bottom -ported, I2S digital output MEMS Microphone. It has high performance and Reliability.
DVP Camera interface	24P 0.5mm FPC connector
LCD connector	8bit MCU LCD 24P 0.5mm FPC connector
Audio output	DAC+PA: TM8211:16 bit dynamic range;Low harmonic distortion NS4150:3W output power;Up to 90% efficiency;
ESP32 module	Support 2.4G 802.11.b/g/n 802.11 n (2.4 GHz) speeds upto 150 MbpsBluetooth v4.2 full standard,including traditional Bluetooth(BR/EDR) and Bluetooth LowEnergy (BLE)
Supply voltage of external power supply	4.8V ~ 5.2V
Supply current of external power supply	>600mA
Temperature rise	<30K
Range of working temperature	-30℃ ~ 85℃
MCU: ESP8285	Tensilica L106 32-bit MCU
Wireless Standard	802.11 b/g/n
Frequency Range	2400Mhz – 2483.5Mhz
TX Power(Conduction test)	802.11.b : +15dBm 802.11.g : +10dBm(54Mbps) 802.11.n : +10dBm(65Mbps)
Antenna Connector	IPEX 3.0×3.0mm
Wi-Fi mode	Station/SoftAP/SoftAP +Station

出貨清單

1 x Maixduino 開發板
1 x GC0328 攝像模組
1 x 2.4 inch TFT顯示屏

技術文件檔案

資料來源：Seeed Studio 官方技術文件，經台灣物聯科技實測整理後彙整

By 台灣物聯科技留言功能已關閉 Read more...
