Grove – mini PIR motion sensor 迷你PIR人體運動感測器 測距3-5米 可調靈敏度

商品說明

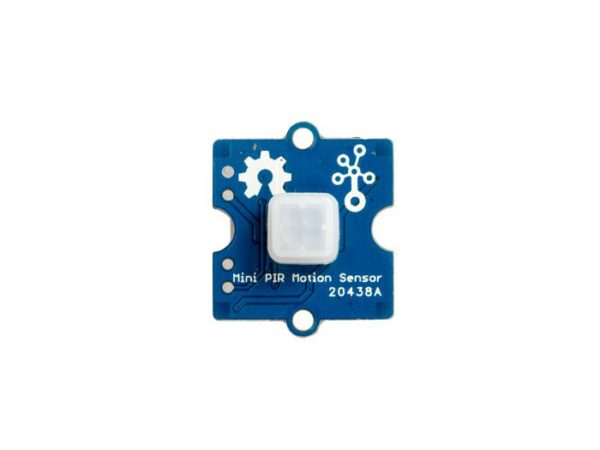

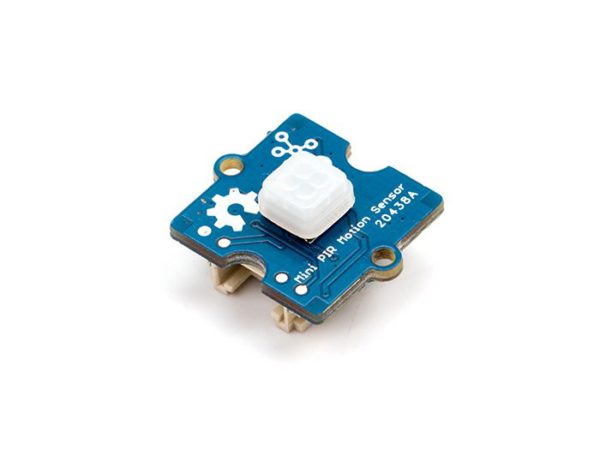

Grove – mini PIR motion sensor 產品介紹

Grove-mini PIR motion sensor的檢測距離最大為3m到5m，但最佳檢測距離為2m，最合適的溫度為25℃。

感測器的靈敏度是可調的，板子背面有一個預留的引腳，可以焊接一個滑動變阻器來調節靈敏度。 如果你覺得靈敏度不夠，這裡有一個技巧，將塑料蓋向上拖動一點有助於提高靈敏度。

注意：方向會影響靈敏度，為了能更準確的檢測，請按下圖方向放置您的感測器。

什麼是 PIR 感測器？

被動紅外感測器是一種電子感測器，可測量從其視野範圍內的物體輻射出的紅外光。 它們最常用於基於 PIR 的運動檢測器。 PIR 感測器通常用於安全警報和自動照明應用。</

PIR 感測器檢測什麼？

PIR 感測器也稱為 PID 或被動紅外探測器。 因此PIR 感測器可以檢測粒子發出的紅外輻射。

PIR 感測器如何工作？

PIR 感測器有 2 個插槽，插槽由敏感材料製成。 當感測器處於非活動狀態時，兩個插槽將感應到相同數量的紅外線。 環境量從室外、牆壁或房間等輻射。當人體或任何動物經過時，它會攔截 PIR 感測器的第一個插槽。 這導致兩個平分之間的正差異變化。 但是當身體離開感應區域時，感測器會在兩個等分線之間產生負差分變化。

產品應用

• 運動傳感器
• 運動探測器
• 安全報警系統
• 人體檢測系統

產品規格

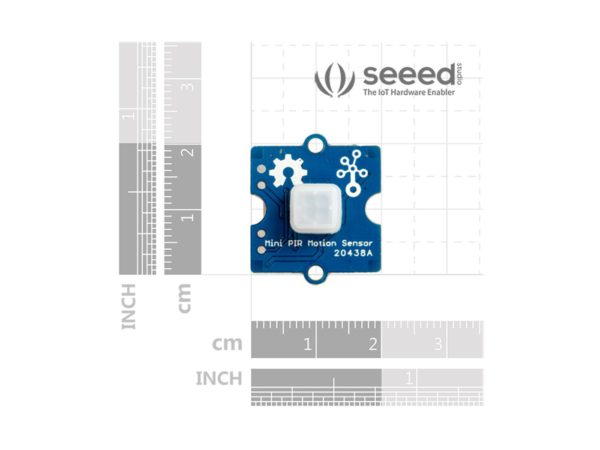

• 尺寸：20mm x20mm x12mm
• 重量：G.W 8g
• 電池：Exclude
• 感測器晶片：S16-L221D
• 電源電壓：3.3 – 5V
• 工作電流：12 – 20 μA
• 靈敏度：120 – 530 μV
• 最大檢測範圍：2m(25℃)

技術教學

• PCBA_Grove – Mini PIR Motion Sensor v1.0
• S16-L221D Datasheet.pdf
• Seeed’s forum
• mini PIR motion sensor 主題應用
