Gravity: LTR390 UV Light Sensor 紫外線感測器(280nm to 430nm)支援 I2C & UART

商品說明

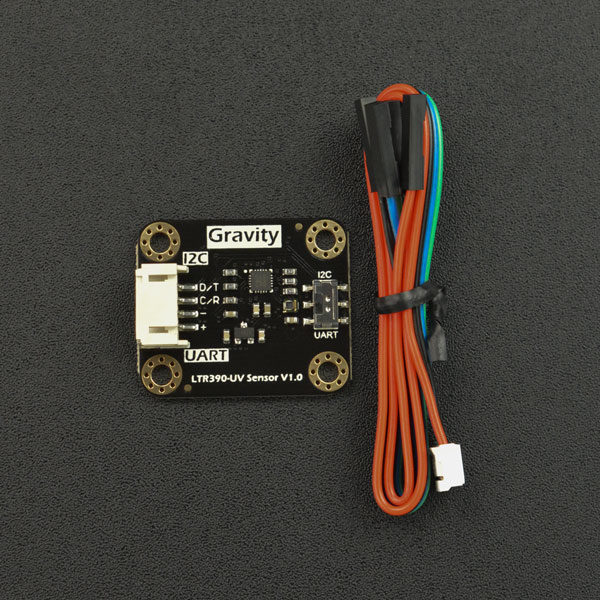

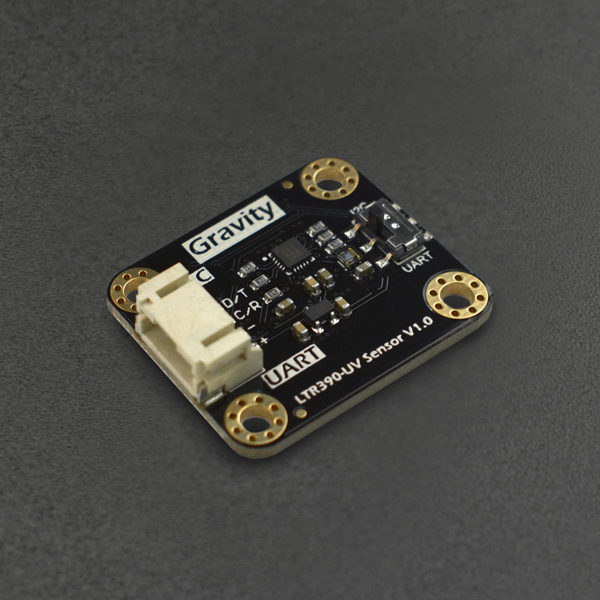

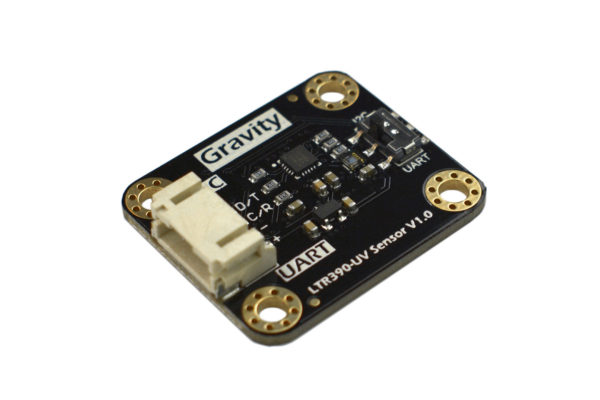

Gravity: LTR390 UV Light Sensor 紫外線感測器

LTR390-UV紫外線感測器是一款可以測量和直接輸出紫外線原始資料和環境光強度的光感測器。紫外線回應波長範圍為280nm~430nm，具有高靈敏度、高回應速度和抗干擾能力強等特點。感測器內置ADC轉換和MCU，可對光信號進行資料轉化，數位量輸出。Gravity介面，支援I2C和UART兩種通信協定，可用於需要監測紫外線光強度和環境光照強度的場景，例如光教學實驗、戶外紫外線檢測等。

I2C連接圖

串口連接圖

LTR390 特徵

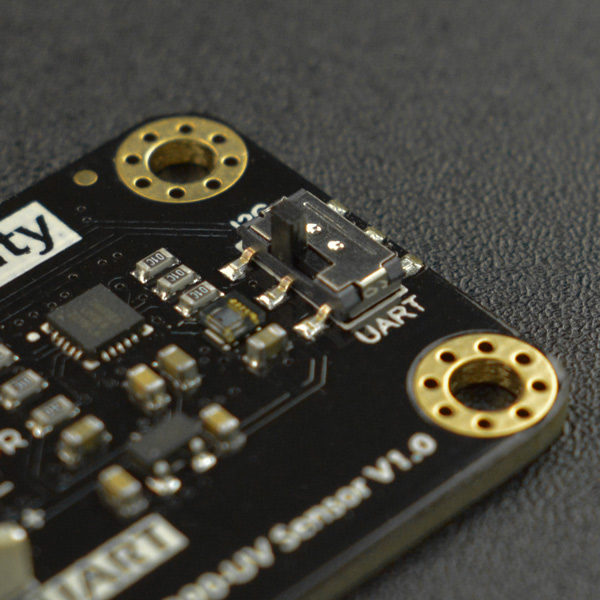

• 支援I2C和UART兩種通訊方式
• 相容3.3V和5V工作電壓
• 具有13~20 bit採集率
• 可調增益1倍 3倍 6倍 9倍 18倍
• 具有中斷功能，可程式設計上下閾值
• 接近人眼光譜回應

LTR390 應用

• 紫外線強度檢測
• 光照強度檢測
• 氣象教學實驗
• 光線檢測實驗
• UV指數監控設備
• 戶外紫外線檢測設備

LTR390 規格

• 主晶片型號：LTR390-UV-01
• 工作電壓：DC 3.3V~5V
• 工作電流：2.73mA左右（設置採集18位元資料和採集時間100ms）
• UV回應波長：280nm~430nm
• ALS光譜回應波長：450nm~700nm
• 輸出類型：數位量輸出
• 通信介面：I2C/UART

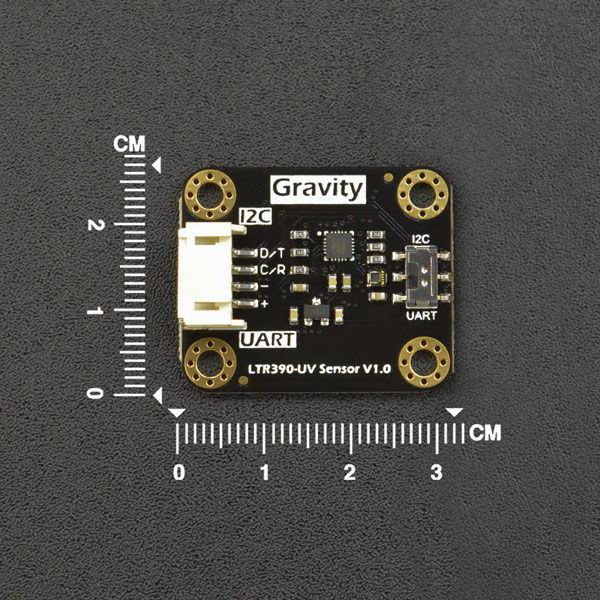

• 產品尺寸：32mm × 27mm

技術教學

• Product wiki
• STP 3D Model
• 2D CAD Dimension
• 2D_CAD
• Schematics
• UV Datasheet
