DFRobot Gravity: GNSS 多星系定位模組 (GPS+GLONASS+北斗) | I2C & UART

商品說明

這是一款支援北斗、GPS、GLONASS等多衛星系統，可多系統聯合定位的GNSS定位模組，能夠為使用者提供經度、緯度、時間、高度等資料。多系統聯合定位相比于傳統單一的GPS定位，可見和可用衛星數目大幅增加，能夠極大的提高定位精度和定位速度，即使是在複雜城市環境中也能實現穩定的高精度定位。

Gravity: GNSS北斗衛星定位模組，具有I2C和UART兩種資料輸出類型，相容Arduino、ESP32、樹莓派等主流的主控設備。可用於車載導航、手持定位、物品追蹤、氣象站等室外定位場景。

I2C連接圖

串口連接圖

產品特點

• 支持單系統和多系統定位
• 比傳統單一GPS定位精度更高、速度更快

應用領域

• 車載導航
• 手持定位追踪器
• 物品追踪和氣象站

規格參數

•  工作電壓： 3.3～5.5V DC
•  輸出信號： I2C / UART
•  定位精度：2.0m CEP
•  首次定位時間：冷開機 30S  暖開機 2S
•  工作電流：40mA
•  天線介面：IPEX
•  天線頻率：1561-1575.42MHz±3MHz

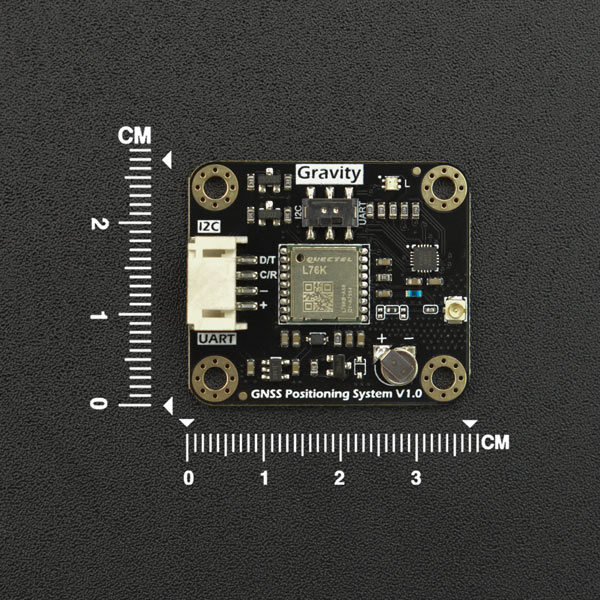

•  產品尺寸：27mm*37mm

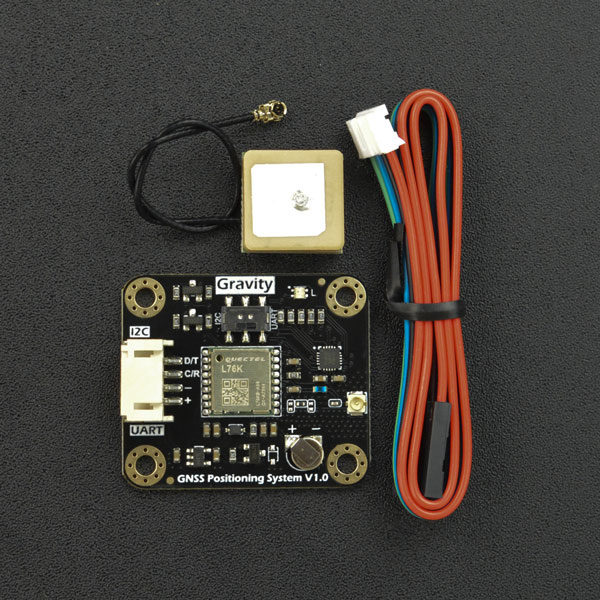

出貨清單

• Gravity: GNSS定位模組  x1
• GPS/北斗有源陶瓷天線（IPEX 接頭） x1
• Gravity 4P感測器連接線 x1

技術教學

• Product wiki
• Datasheet
• Schematics
• Dimensions & Component Layout
