Solar Power Manager 5V 太陽能電源管理控制板 DFRobot原廠
NT$476 NT$420 未稅
版本V1.1(最新):增加電池端(BAT IN)過流與過放保護,提高電池安全性。無論鋰電池是否帶有保護板均可使用。
尚有庫存
- 商品說明
商品說明

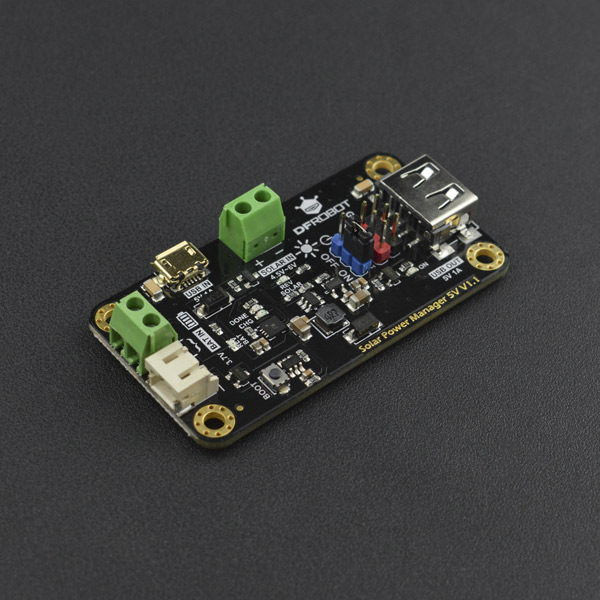

Solar Power Manager 5V 太陽能電源管理控制板
Solar Power Manager 5V是一款專為5V太陽能電池板設計的小功率高效太陽能電源管理模塊。
它具有 MPPT(最大功率點跟踪)功能,最大限度地提高太陽能電池板的效率。該模塊可通過 USB 充電器或太陽能電池板為 3.7V 鋰電池提供高達 900mA 的充電電流。具有5V 1A輸出的ON/OFF可控DC-DC轉換器滿足各種太陽能項目和低功率應用的需求。該模塊還採用了對電池、太陽能電池板和輸出的多種保護功能,極大地提高了您太陽能項目的穩定性和安全性。
特徵
- 恆壓MPPT算法,最大化太陽能板效率
- 專為5V太陽能電池板設計
- 雙充電模式:太陽能/USB充電器(最大充電電流900mA)
- 適用於低功率應用的 5V ON/OFF 可控穩壓電源
- 全方位保護功能
- 帶 ESD 外殼的 USB 連接器
規格
- 太陽能充電管理芯片:CN3165
- 太陽能板輸入電壓:4.5V~6V
- 電池類型:3.7V單節鋰聚合物/鋰離子電池(充滿電壓4.2V)
- 充電電流(USB/太陽能):900mA Max 涓流、恆流、恆壓三段充電
- 充電截止電壓(USB/太陽能):4.2V±1%
- 穩壓輸出(USB/5V排針):5V 1A
- 穩壓輸出效率(3.7V電池輸入):86%@50%負載
- USB/太陽能充電效率:73%@3.7V 900mA BAT IN
- 靜態電流:<1 mA
- 保護功能
- 電池(BAT IN):過衝/過放/過流/反接保護
- 穩壓輸出(OUT):輸出短路/過流/過熱保護
- 太陽能板(SOLAR IN):反接/防倒灌保護
- 工作溫度:-40℃~85℃

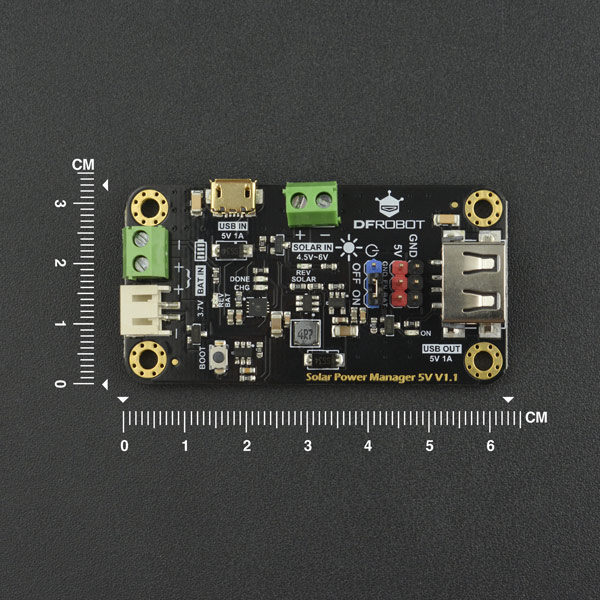

- 尺寸:33.0mm*63.0mm
硬件概述
連接圖

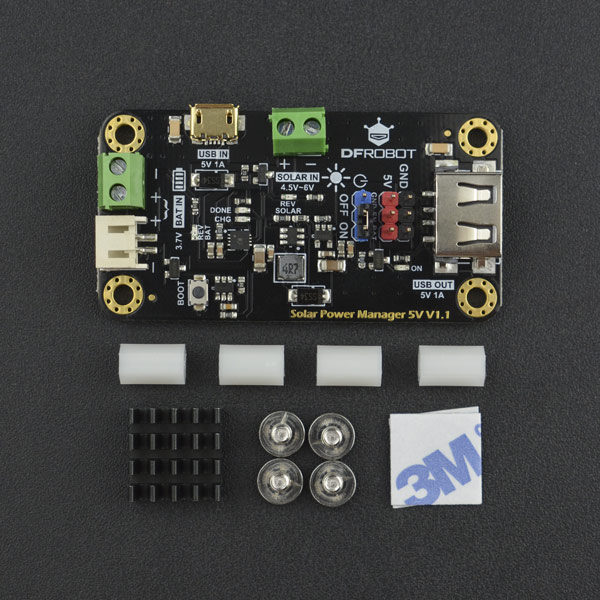

出貨清單
- 太陽能電源管理模塊5V x1
- 黑色跳線帽x1
- M3*10mm雙通尼龍柱x4
- M3*5mm圓頭不銹鋼螺絲x4
- 14*14*7mm黑色鋁散熱片x1
- 14mm*14*0.5mm藍色導熱矽膠片x1
Documents
