Gravity: 電流轉電壓模組(4~20mA) 工業感測器轉接板 DFRobot原廠

-16%

Gravity: 電流轉電壓模組(4~20mA) 工業感測器轉接板 DFRobot原廠

NT$190 NT$160 未稅

尚有庫存

貨號: SEN0262(C6-5) 分類: , 標籤: , , ,
  • 商品說明

商品說明

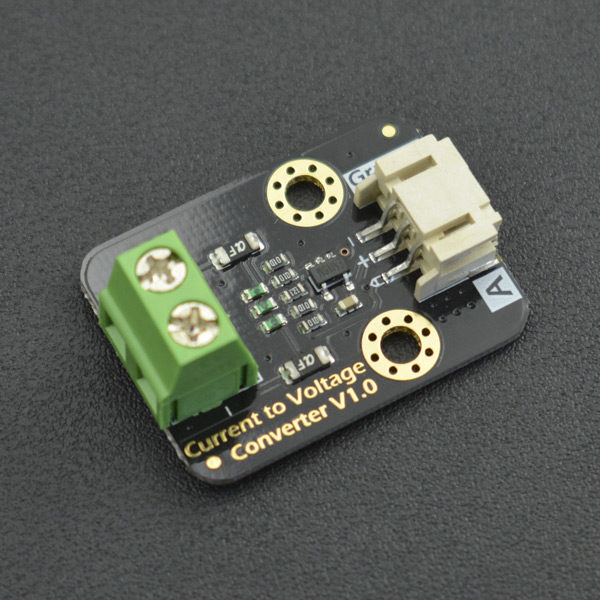

Gravity: 電流轉電壓模組(4~20mA) 工業級感測器轉接板

一直以來,提到工業級傳感器,腦海中就會蹦出“做工精良,經久耐用”這類印象。但是工業級傳感器通常為4~20mA電流信號輸出,需要配合專用的工業級控制器使用,抬高了用戶使用門檻。

為了將工業級傳感器引入到我們的日常生活中,DFRobot推出了一款新型電流轉電壓模塊。這款電流轉電壓模塊能將0~25mA電流信號線性轉換成0~3V電壓信號。Arduino等主控板搭配本產品後就能方便的讀取電流信號了。

通常情況下,低於4mA的電流信號可用於故障診斷,高於20mA的電流信號可用於超限檢測,因此這款模塊特意設計了0~25mA的寬量程檢測範圍,兼容故障檢測、超限檢測等需求。

本模塊採用0.1%高精密檢流電阻和超低噪聲軌到軌零漂移運放,精度高,無需校準,使用起來簡單方便。3.3V~5.5V寬電壓供電、0~3V電壓信號輸出,能兼容更多的主控板,適應更多的應用場景。

與工業水壓傳感器搭配使用場景圖



注意:為獲得更高的測量精度,推薦使用12位及以上的ADC進行測量。

特徵

  • 支援3.3~5.5V的寬電壓工作
  • 採用0.1%高精密檢流電阻和超低雜訊軌到軌零漂移運放,精度高,無需校準
  • 測量範圍寬,達到0~25mA,可用於故障診斷、超限檢測等



規格

  • 供電電壓:3.3~5.5V
  • 檢測範圍:0~25mA DC
  • 測量精度:±0.5% F.S. @ 16-bit ADC, ±2% F.S. @ 10-bit ADC
  • 終端電阻:120Ω
  • 介面類型:PH2.0-3P
  • 產品尺寸:30mm * 22mm (1.18inch * 0.87inch)

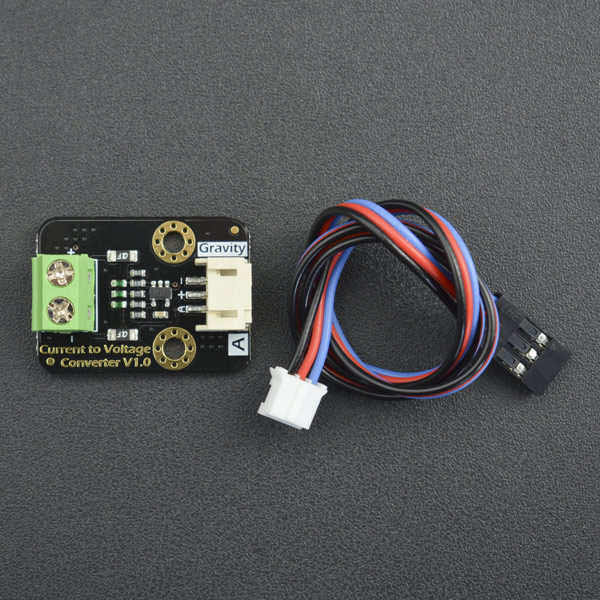

出貨清單

  • 電流轉電壓模組 x1
  • 3PIN模擬傳感器線 x1
