可攜式18650鋰電池多路電源供應器 DFRobot原廠

商品說明

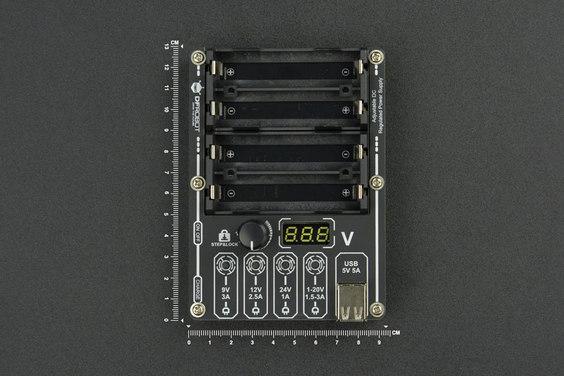

可攜式18650鋰電池多路電源供應器

你可能已經有了桌面級的實驗電源，甚至還有一堆乾電池盒、鋰電池、電源適配器等供電的設備。但是你會發現這一大堆供電方式會讓你很頭痛。碩大笨重的桌面電源不能多路輸出，還不便於移動；乾電池消耗很快；鋰電池不方便充電等等……為此，我們推出了小巧便攜，六路輸出的可擕式多路可調電源，可有效的解決你供電的困擾，成為你非常實用的電源工具。

本電源採用4節18650電池串聯供電，自帶充電電路。擁有6個獨立輸出通道：2路 5V/5A、1路 9V/3A、1路 12V/2.5A、1路 24V/1A、1路 1~20V（2.5A）可調輸出。每路輸出均採用獨立電源晶片，可同時穩定的給多個設備供電。並且每一路輸出均有獨立的短路保護，不論是瞬間短路，還是長時間短路，均能有效的保護電路不易損壞。

我們測試使用2300mAh的18650鋰電池給樹莓派和樹莓派顯示螢幕同時供電，並且將樹莓派的CPU資源佔用調到最高，可連續運行90分鐘。使用12V埠給LattePanda Alpha供電，並用5V同時給顯示螢幕供電，可連續運行60分鐘。在Jetson Nano上可連續使用100分鐘。如果僅僅就是給開發版和感測器這樣一些低功率的設備供電的話，可能一週都不需要充電。

特徵

• 五路獨立固定電壓輸出（5V×2、9V、12V、24V），滿足多路同時供電的需求。
• 一路1~20V可調電壓輸出。
• 可在樹莓派、JetsonNano、LattePanda、燈帶、燈板、電動工具等多種場合下使用。
• 獨立開關控制輸出通道。使用靈活方便。
• 4節18650電池供電，內置充電電路。
• 短路保護，過流保護。
• 配多種規格連接線。

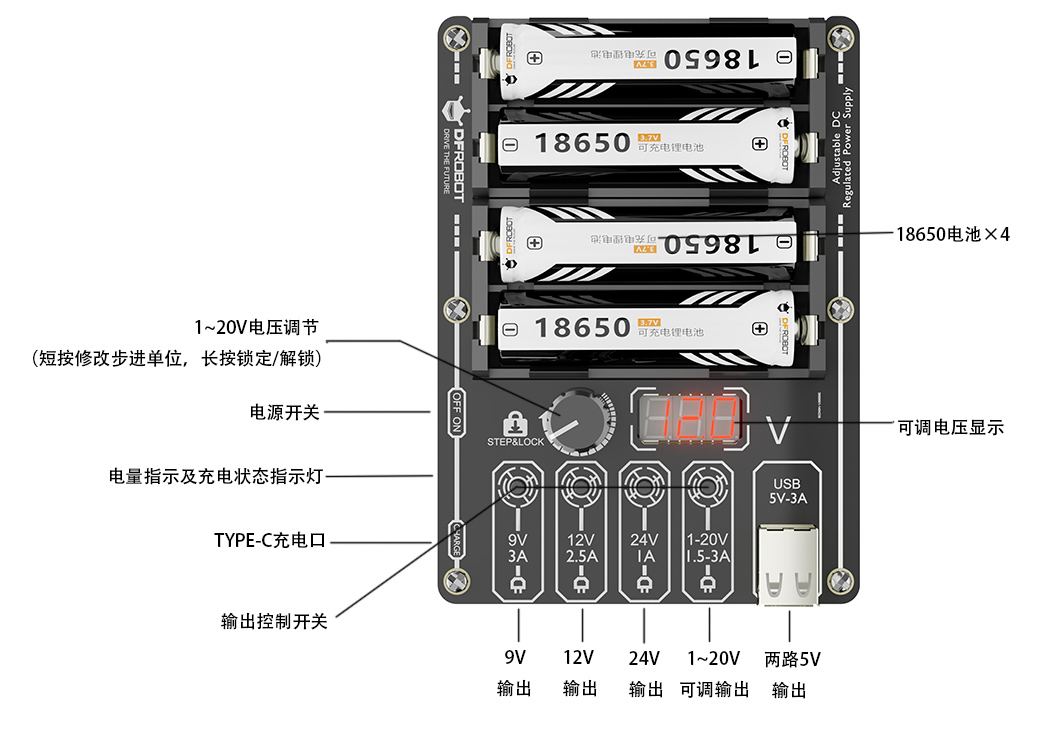

使用方法

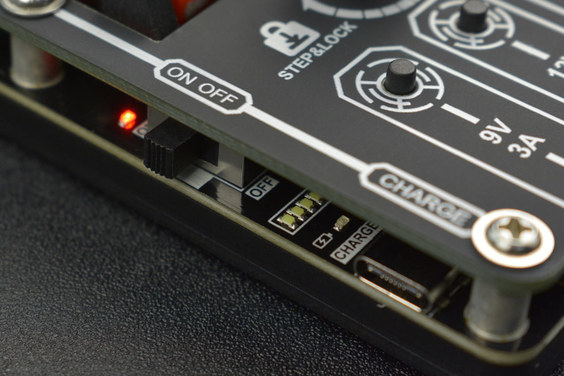

1. 充電：左側設置了TYPE-C充電介面。若使用5V2A的手機充電頭為電池充電，充滿時間約4個小時。旁邊的充電指示燈，正在充電顯示紅燈，充滿後，充電指示燈熄滅。在充電口的旁邊有一個電量指示燈，可顯示當前電池剩餘電量。

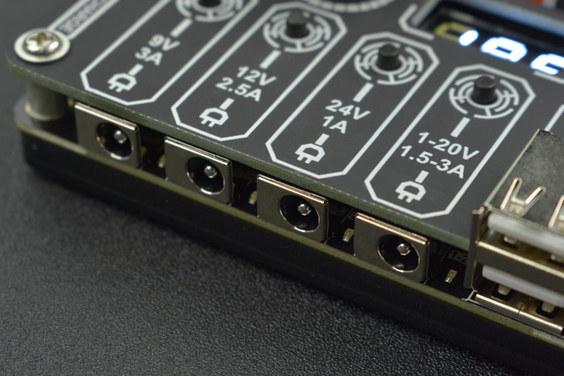

2. 總計6路輸出：2路USB口5V 、9V、12V、24V、1~20V可調。6路均可同時使用。除USB外，其他均為DC2.1介面。

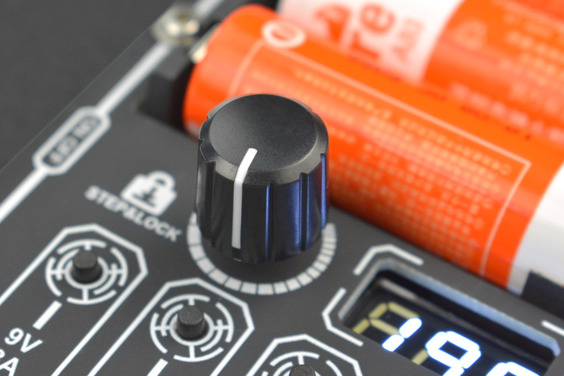

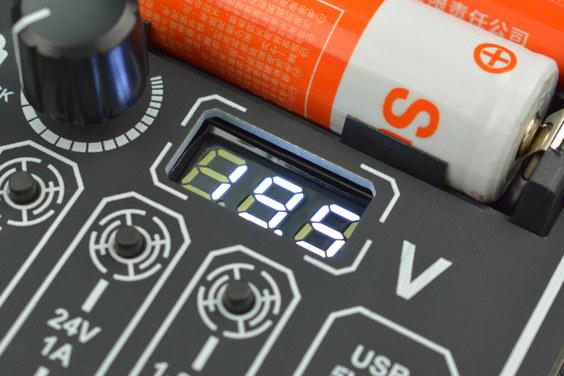

3. 旋轉編碼器可調節1~20V電壓輸出。精度0.1V，在旋轉編碼器旁的數碼管顯示當前調節的電壓值。按一下編碼器開關，可切換調節步進值為0.1V或者是1V 。長按編碼器開關，鎖定當前電壓不可調。再次長按解除鎖定。
4. 在9V、12V、24V、1~20V上，分別設置了一個按鍵，用於控制每一路的電源輸出。按一下開，再按一下關。對應通道的LED會亮。USB輸出沒有設置控制開關。



技術規格

• 電池規格 ：7V 18650可充電鋰離子電池 串聯（支援65mm和67mm的18650電池，不支持69mm帶保護板電池）
• 充電埠 ：USB-TYPE-C
• 充電電流 ：2A
• 充電時長 ：約4小時(實驗室資料，採用2300mAh電池作為測試樣本)
• 電壓精度 ：3%
• 電量顯示 ：4格LED
• 輸出路數 ：5路固定電壓 + 1路1~20V可調
• 連接線規格：
  • 1轉DC2.1連接線：線長50cm
  • 1轉鱷魚夾：線長50cm
  • 1轉接線頭：線長50cm
  • 1轉LattePanda供電口：線長50cm
  • 連接線額定承載電流：13A（16AWG）
• USB埠1：
  • USB-A介面
  • 額定電壓: 5.2V
  • 額定電流: 3A
  • 峰值電流: 5A
• USB埠2：
  • USB-A介面
  • 額定電壓: 5.2V
  • 額定電流: 3A
  • 峰值電流: 5A
• 9V埠：
  • 1介面
  • 額定電壓: 9.2V
  • 額定電流: 5A
  • 峰值電流: 3A
  • 獨立輸出開關
• 12V埠：
  • 1介面
  • 額定電壓: 12V
  • 額定電流: 2A
  • 峰值電流: 5A
  • 獨立輸出開關
• 24V埠：
  • 1介面
  • 額定電壓: 24V
  • 額定電流: 600mA
  • 峰值電流: 1A
  • 獨立輸出開關
• 可調埠：
  • 1介面
  • 額定電壓: 1V~20V
  • 電壓調節解析度: 0.1V
  • 額定電流: 1A (20V)~5A(1V)
  • 峰值電流: 5A(20V)~3A(1V)
  • 編碼器調節，長按鎖定/解鎖
  • 獨立輸出開關

出貨清單

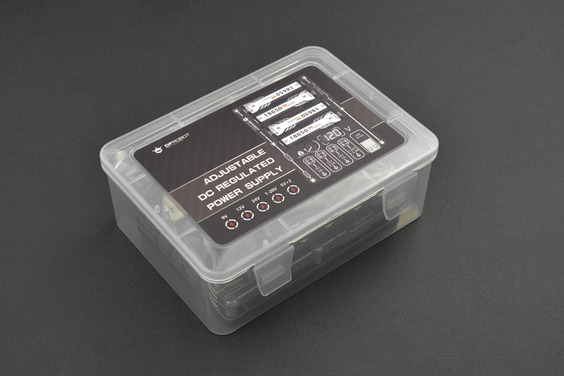

• 可擕式多路電源供應器 ×1
• 1轉DC2.1連接線（線長50cm） ×1
• 1轉鱷魚夾（線長50cm）×1
• 1轉接線頭（線長50cm）×1
• 1轉LattePanda供電口（線長50cm）×1
• 說明書 ×1

注：產品不含18650電池，電池需客戶另行購買。

Documents

• 移動電源說明書-V1.0
