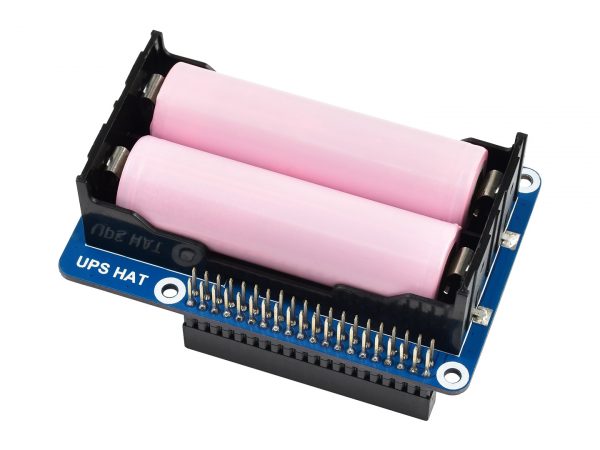

樹莓派 5V不間斷供電系統 UPS HAT供電擴充模組 可邊充邊放 支持Pi3B/4B
NT$800 未稅
出貨商品不含1865鋰電池,若有需要可以點選加購
尚有庫存
- 商品說明
商品說明
適用於Raspberry Pi的不間斷電源(UPS)模塊,支持同時充電和放電,可提供穩定5V電壓輸出,可通過I2C接口監測電池的電壓、電流、功率等參數。
支持同時充電和放電,不間斷供電
接入外部電源,會同時給系統供電和鋰電池充電
斷開外部電源,會自動切換成鋰電池供電,不會影響系統正常運行

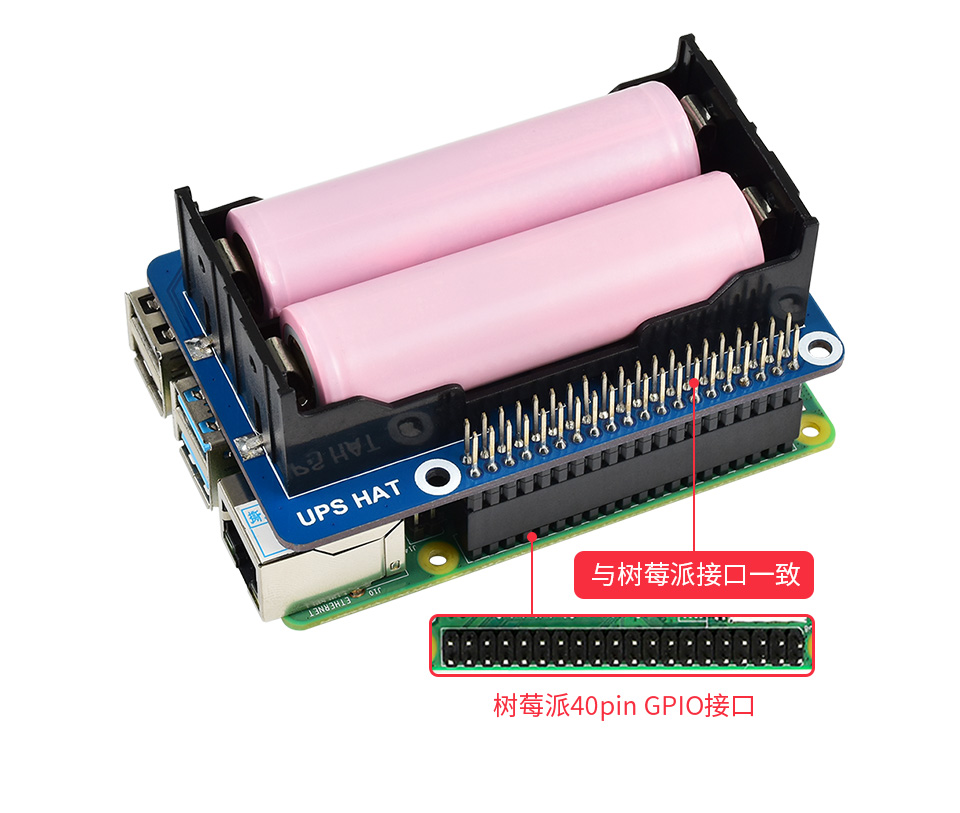

基於Raspberry Pi – 40pin GPIO接口設計
適用於Raspberry Pi系列主板

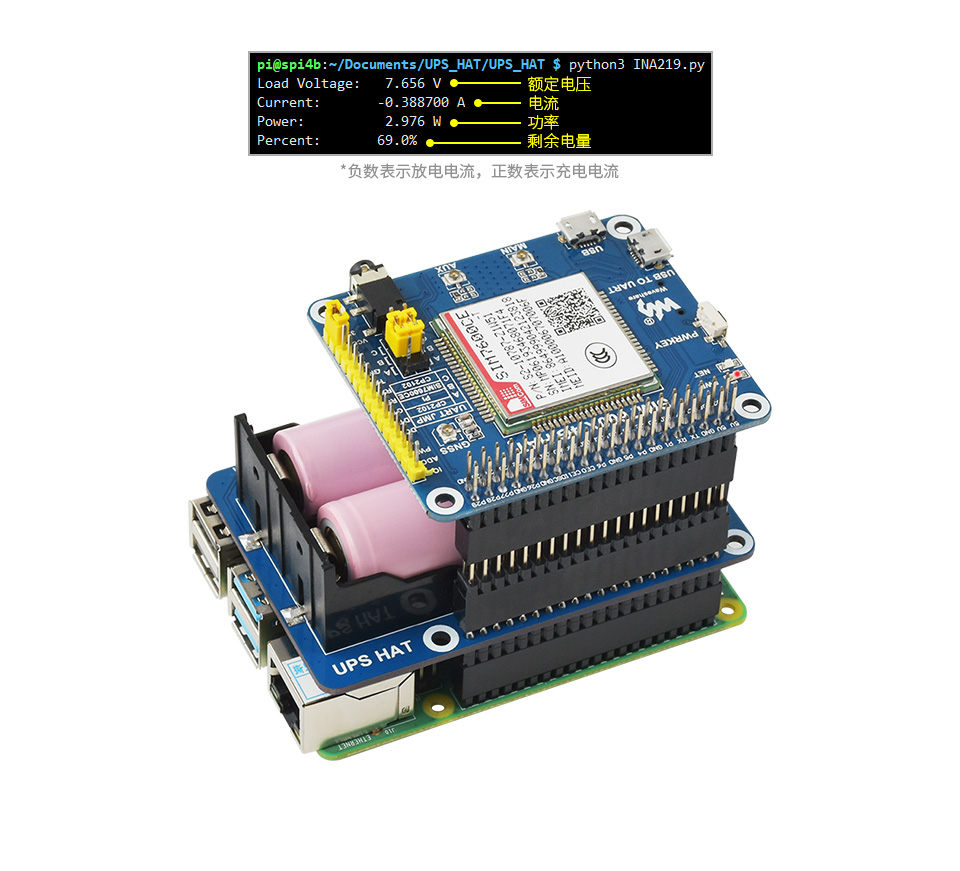

實時檢測模塊工作狀態
可通過I2C接口通信,測量電池電壓、電流、功率和剩餘電量等參數
檢測電壓過低時可以使用程序控制樹莓派保存數據後關機,避免樹莓派突然斷電而導致數據丟失
注意:本產品不包括示意圖中的樹莓派,如有需要,請另行購買。

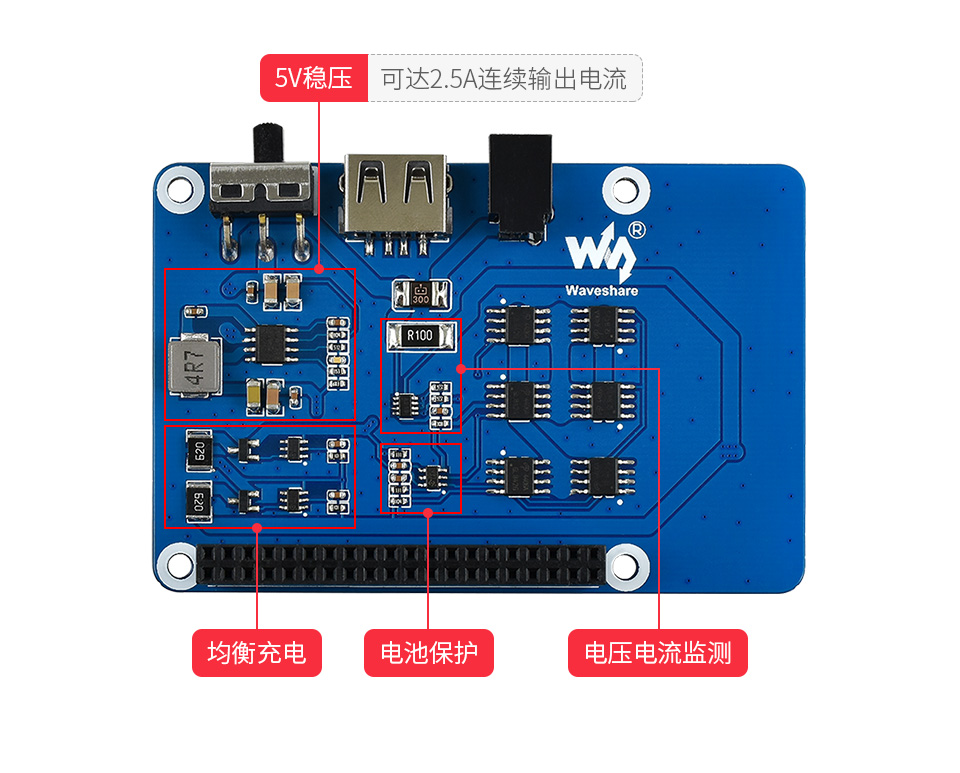

安全穩定的電路設計
板載電池保護電路,防過充、防過放、防過流、防短路和防反接
均衡充電,工作穩定更安全
板載USB接口,可輸出5V電源
方便給其他主控板供電
板載警示指示燈
方便查看電池是否接反

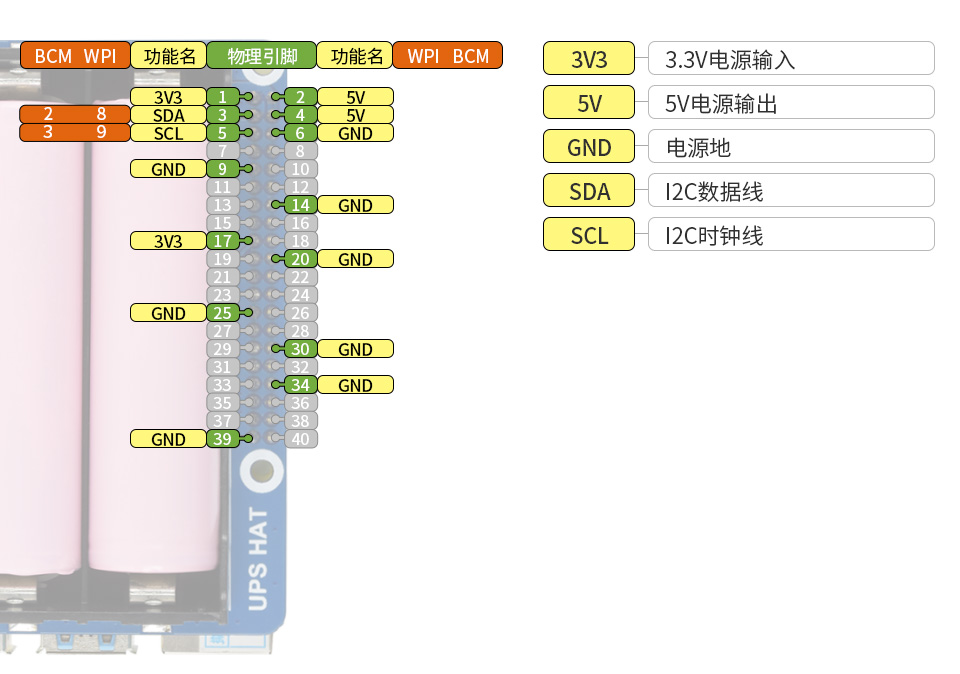

接口定義

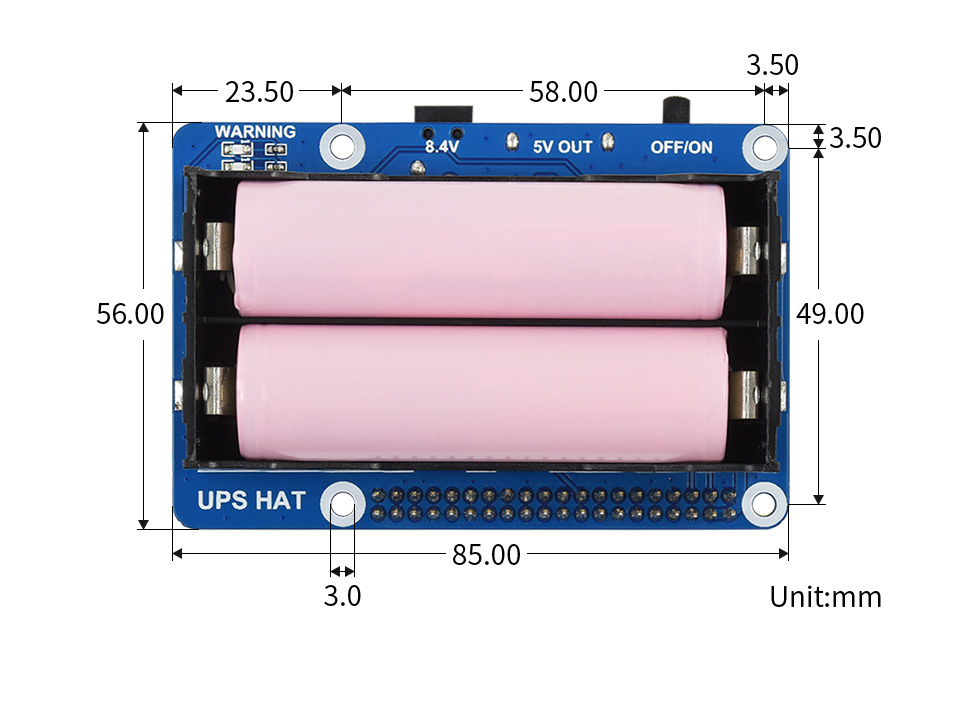

外形尺寸
特點
- 基於Raspberry Pi -40pin GPIO接口,適用於Raspberry Pi系列主板
- 可通過I2C接口通信,測量電池電壓、電流、功率和剩餘電量等參數,實時檢測模塊工作狀態
- 板載電池保護電路,防過充、防過放、防過流、防短路和防反接,均衡充電,工作穩定更安全
- 板載5V穩壓芯片,可達2.5A連續輸出電流
- 板載USB接口,可輸出5V電源,方便給其他主控板供電
- 板載警示指示燈,方便查看電池是否接反
- 提供完善的配套資料手冊
規格
- 輸出電壓:5V
- 充電電源:8.4V 2A
- 控制接口:I2C
- 電池規格:18650鋰電池
- 電流容量:2節電池共5200mAh
- 產品尺寸:56mm × 85mm
- 通孔直徑:3.0mm
接口說明
硬件說明

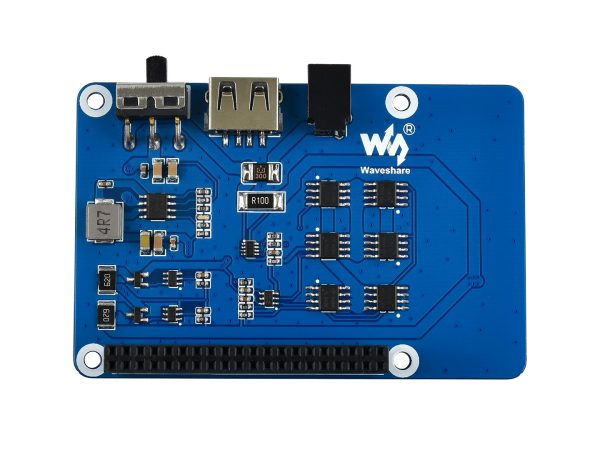

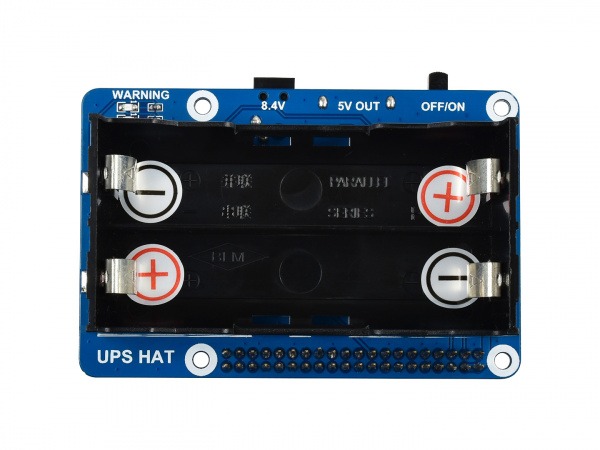

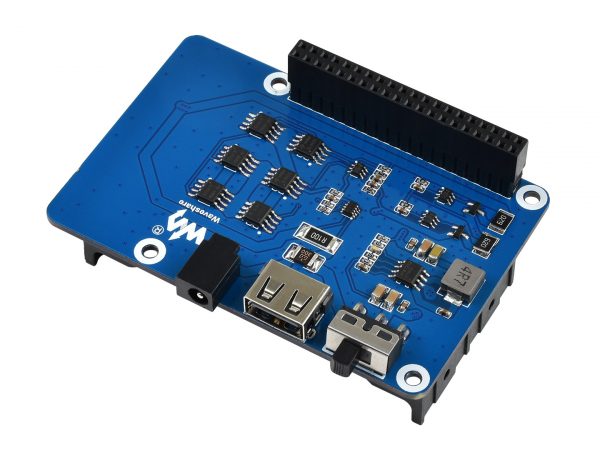

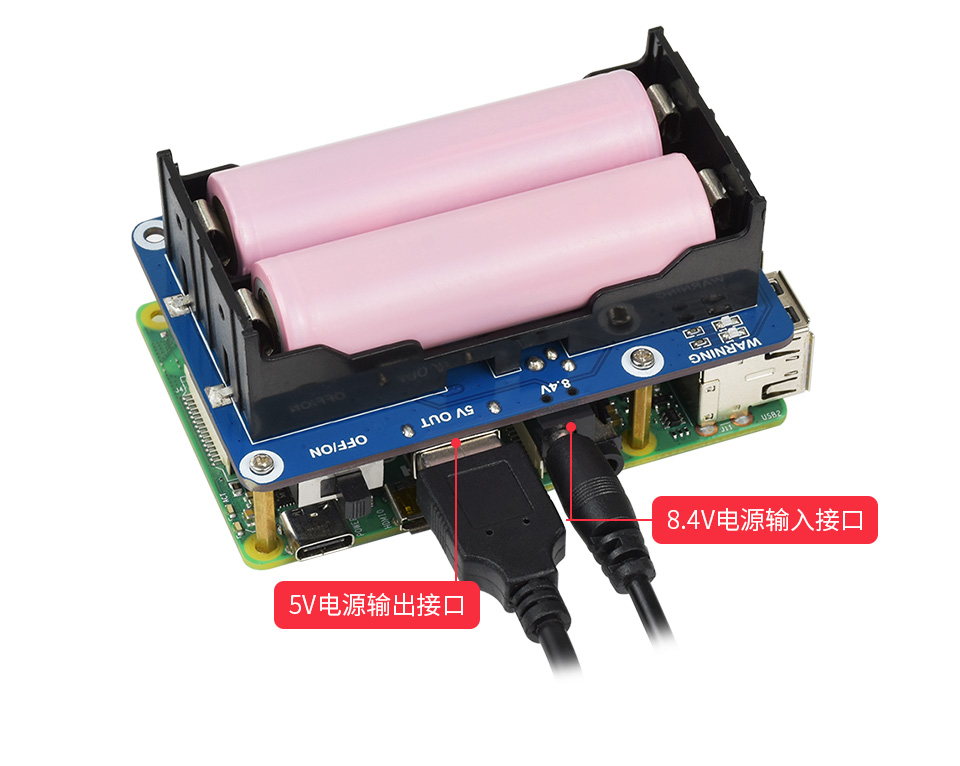

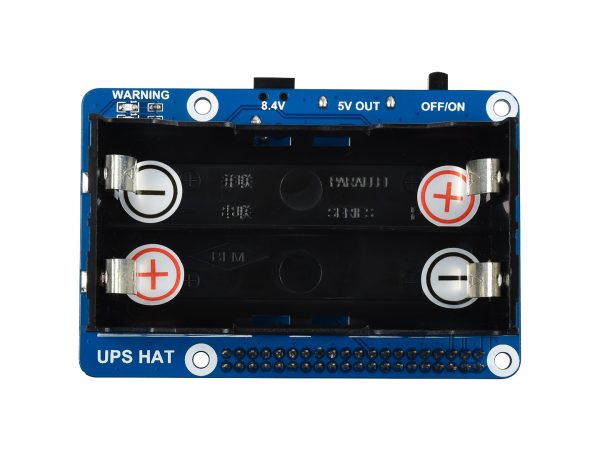

8.4V接口為充電接口,使用8.4V 2A電源充電。5V OUT為USB公口,可輸出5V電源。0FF/ON絲印為電源開關絲印。

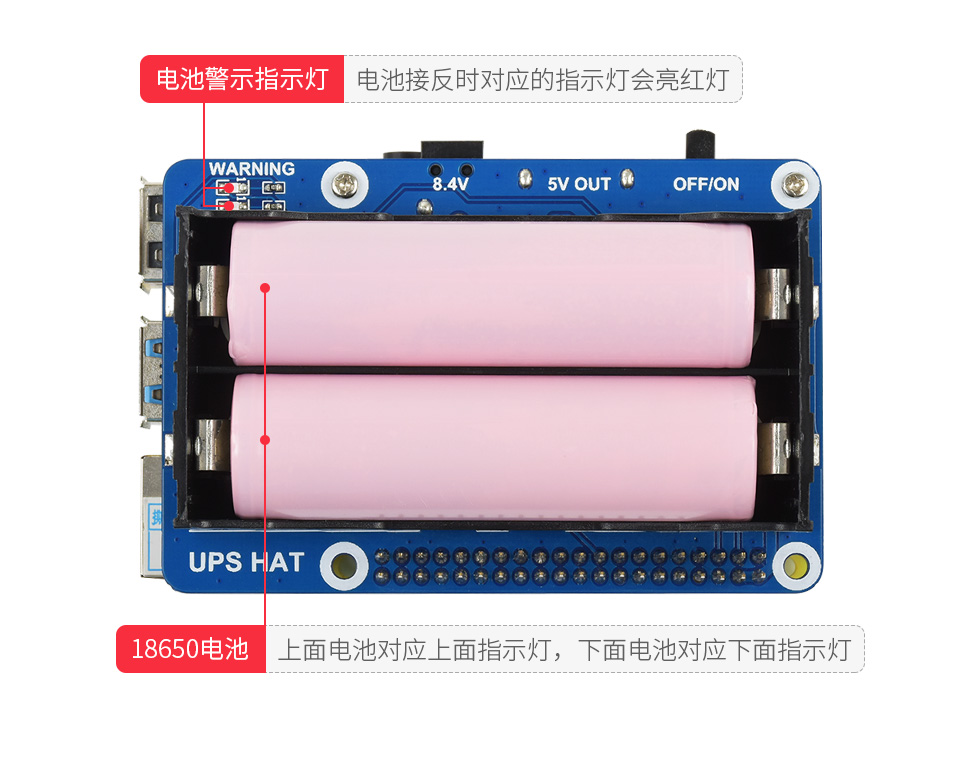

WARNING LED燈為電池接反指示燈,LED亮表示電池接反。
注意1:首次接上電池需要注意LED燈是否亮,如果LED亮則表示對應的電池接反了。電池接反情況下禁止充電。
注意2:首次接上電池有可能會沒有電源輸出,需要撥動一下電源開關或者充一下點激活電池保護芯片才會有電源輸出。
注意3:要使用產品配置的電源充電器,使用其他電源有可能輸出電源紋波太大不穩定導致產品損壞。
出貨清單
- UPS HAT ×1
- 8.4V電池充電器 ×1
- 2×20PIN長排座 ×1
- RPi銅柱包(2PCS套) ×1
Documents
http://www.waveshare.net/wiki/UPS_HAT
