Gravity: Easy Relay Module 數位簡易開關繼電器模組 DFRobot

商品說明

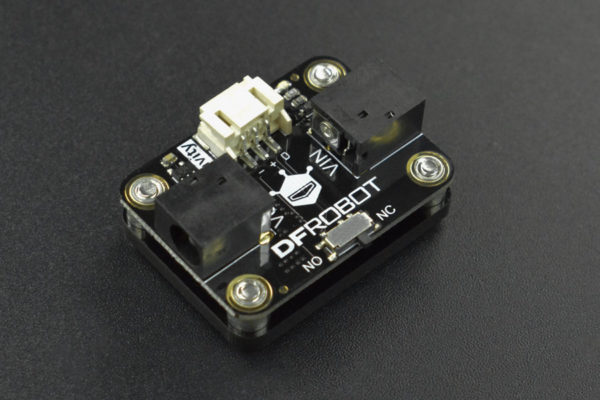

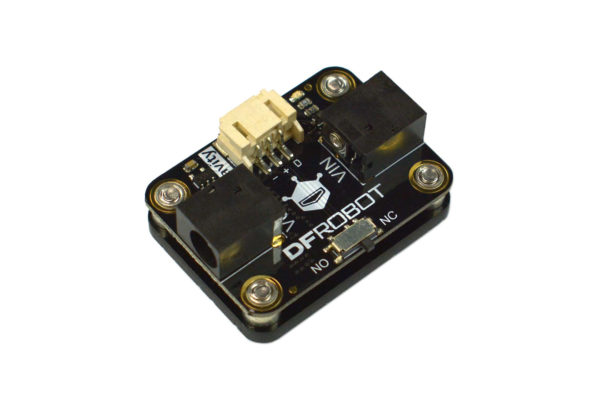

Gravity: Easy Relay Module 數位簡易開關繼電器模組 DFRobot原廠

傳統繼電器模组接線複雜，對初學者或學生不好學習。Gravity: Easy Relay Module 簡化了傳統繼電器的接線方式。 輸入端配有適配器，可相容大部分電源、電池盒、直流電源、移動電源等。在簡化接線方式的同時，保留了繼電器NC和NO的功能，常開只需撥動Switch開關即可切換常閉模式。

DFRobot最新Easy Relay模組採用標準重力感應接口，支持3.3V-5.5V寬電壓輸入，可方便與Arduino控制板等主控板對接。 滿足您在機器人控制、燈光控制、智能家居、安防等控制應用領域的需求。

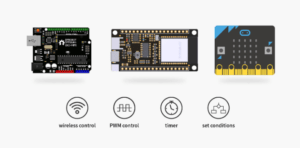

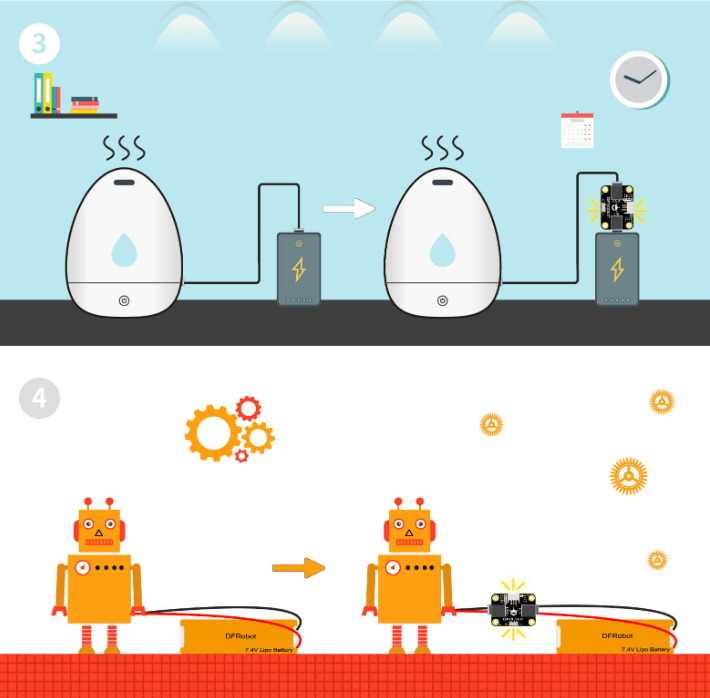

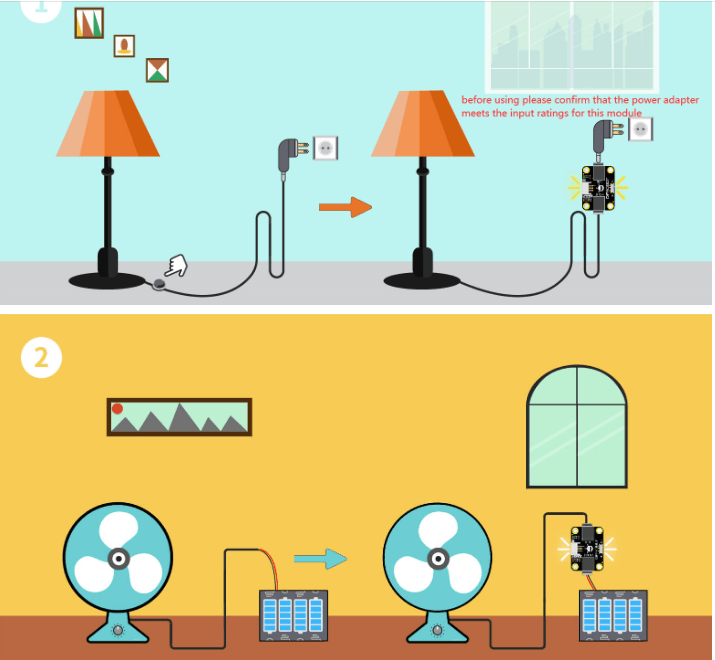

Easy Relay Module 應用









































































Easy Relay Module 特徵

• 3.3~5V工作電壓，寬電壓輸入，相容3.3V控制板或5V主控板。

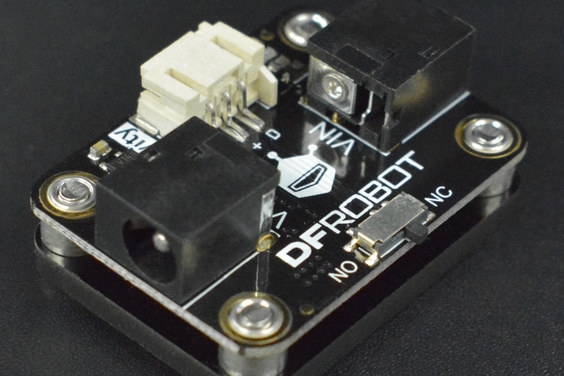

• 撥動Switch開關輕鬆切換NC/NO模式，LED指示燈顯示輸出狀態。
• DC2.1 輸入輸出接口，自帶適配器，即插即用，適用於大部分應用場景。



Easy Relay Module 規格

• VIN工作電壓：5V-30V
• VIN工作電流：0A-2.5A
• 邏輯電源：3.3～5.5V
• 邏輯信號：3.3～5.5V
• 工作溫度：-55℃-150℃
• 開關特性：T(on)=20us/T(off)=50us
• 開關頻率：1kHz

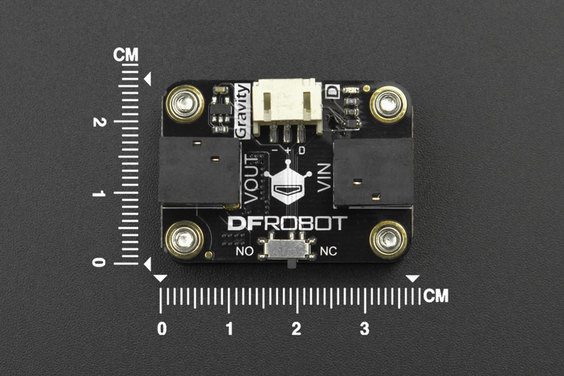

• 尺寸：37 * 27 mm

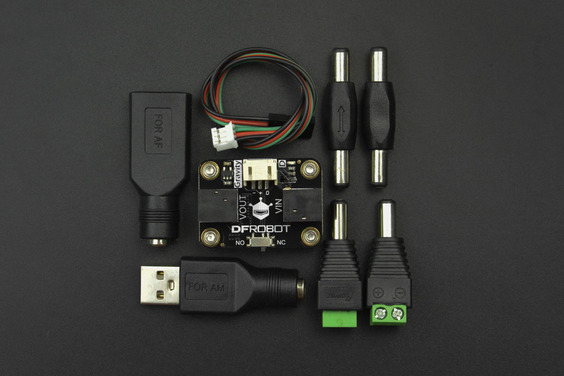

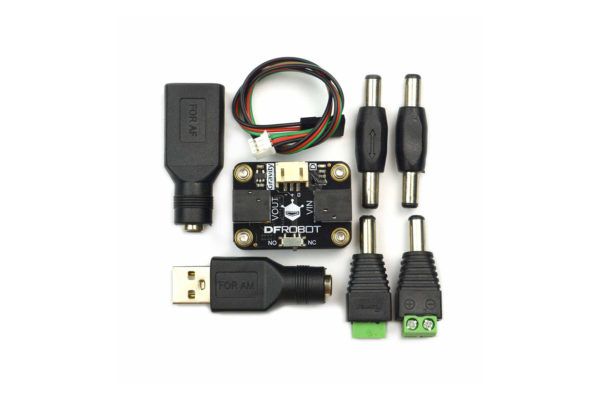

出貨清單

• 簡易開關繼電器模組  x1
• 重力數字傳感器連接線  x1

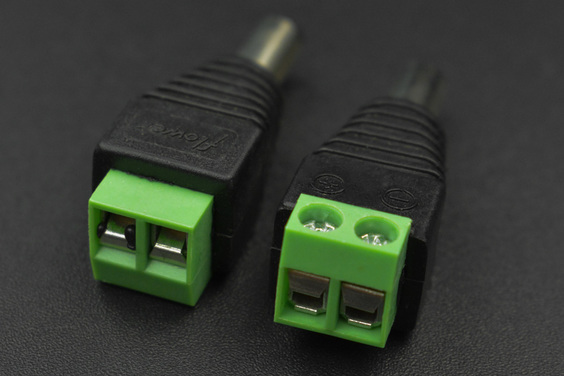

• DC2.1電源適配器公頭  x2
• DC2.1公對公  x2
• DC2.1母轉USB公  x1
• DC2.1母頭轉USB母頭  x1

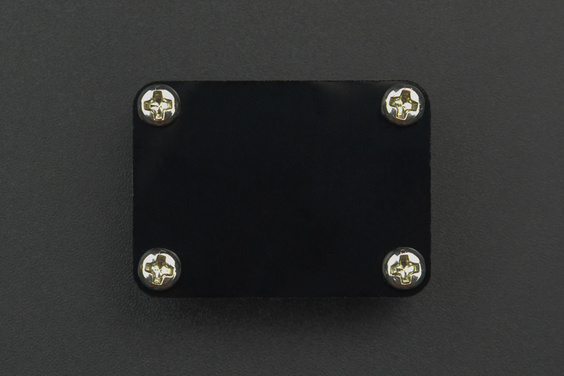

• 黑色壓克力底座  x1
• 圓頭螺絲M3*8(M3*8)  x4

Easy Relay Module Documents
