1路5V繼電器模組 低電平觸發 繼電器擴展板 藍版R

商品說明

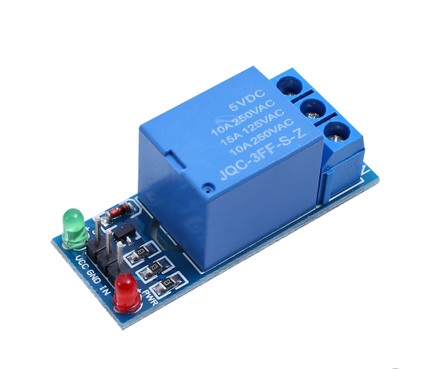

1路繼電器模組 5V低電平觸發 產品介紹

產品特點

• 1路繼電器模組 符合國際安全標準，控制區域與負載區域有隔離槽；
• 採用優質的繼電器；
• 具有電源和繼電器動作指示，吸合亮，斷開不亮
• 信號輸入端有信號時，公共端與常開端會導通
• 可以用作單片機開發板模組，可以用作家電控制
• 控制直流或者交流信號，可以控制220V交流負載
• 有一個常開和一個常閉觸點

產品參數

• 電壓版本 5V
• 靜態電流 : 4mA
• 工作電流 : 65Ma
• 觸發電壓 : 0-2V
• 觸發電流 : 2mA

關於高電平與低電平觸發方式的說明，不明白的朋友請看一下：
高電平觸發指的是信號輸入端與地之間有電壓的觸發方式，可以理解為信號輸入端與VCC正極短路觸發的一種方式；

低電平觸發指的是信號輸入端與地之間的電壓為OV的觸發方式，可以理解為信號輸入端與GND負極短路觸發的一種方式

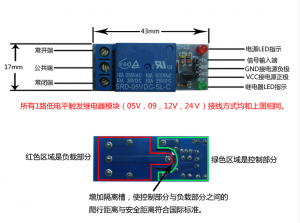

接線方式
