- 商品說明
商品說明

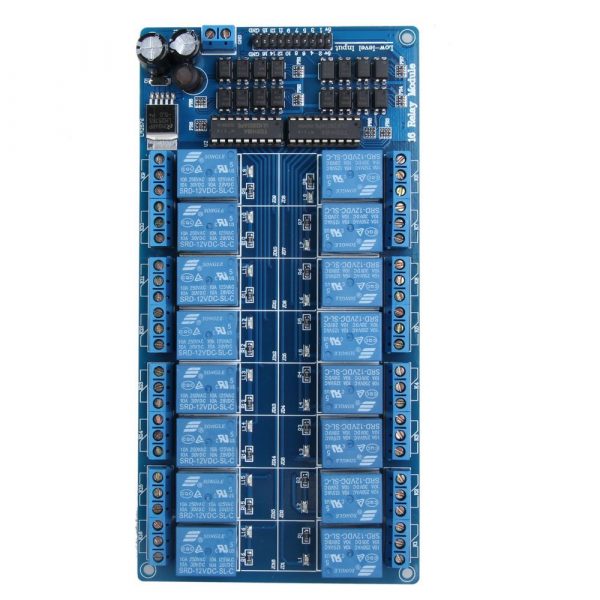

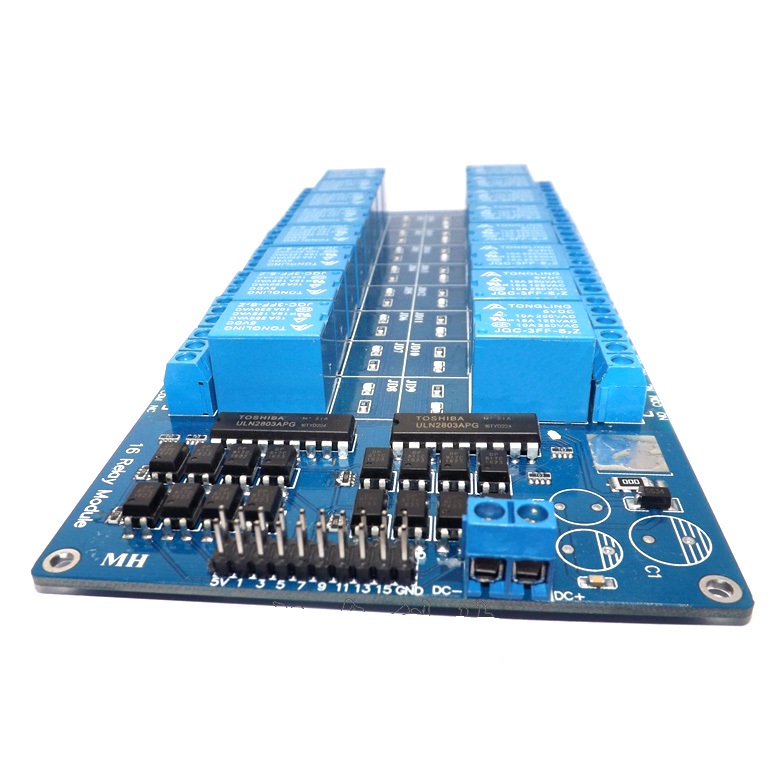

16路 5v 繼電器控制板 帶光耦保護 帶LM2576電源
16路 5V 繼電器控制板 模組特色:
1 、控制信號電壓範圍: 觸發信號為低電平0- 2V; 高電平電壓不可超過5V。
2 、採用業界頂級品質的隔離光耦,抗干擾能力強,性能穩定;觸發電流僅需3mA。
3 、1-16 路可任意全部開啟/ 關閉,或者任意路。
4 、輸出形式:直接接AC 220V 10A或DC30V 10A的負載。

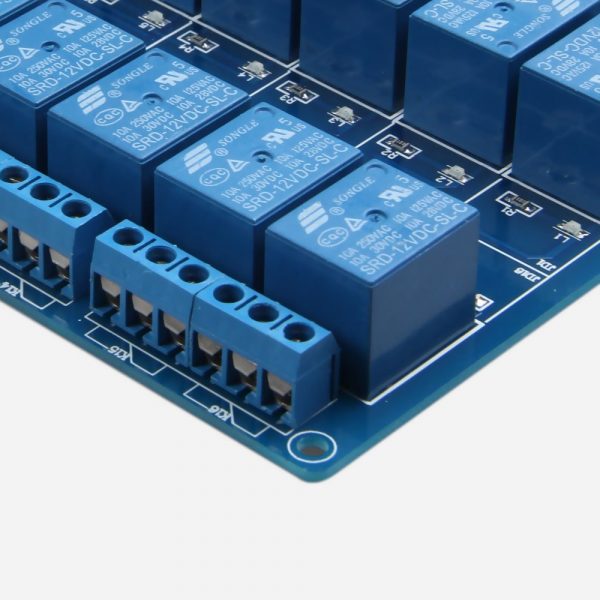

5 、每路繼電器公共端COM 都是獨立的,方便用戶接入不同的信號,每路繼電器都帶常閉與常開端口。
6 、每路繼電器都帶有動作指示燈,吸合亮,斷開熄滅。
7 、接口設計人性化,所有接口均可通過接線端子直接連線引出,非常方便。
8 、設有4個固定螺栓孔,方便安裝。

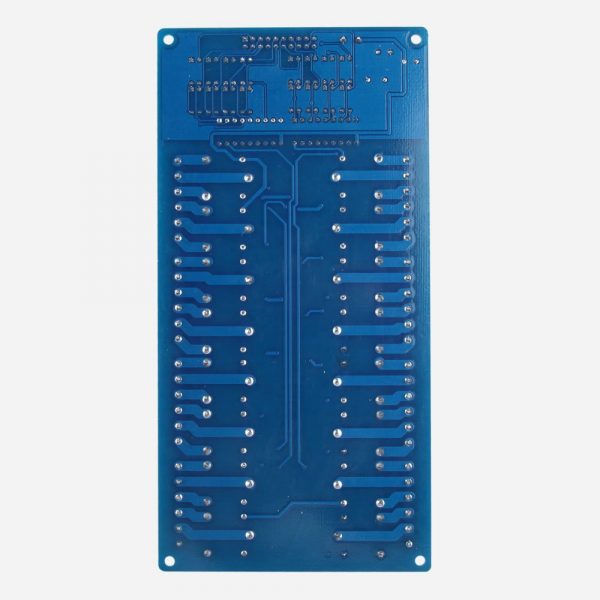

9 、PCB板尺寸:180MM(L)*90MM(W)*20MM(H)。
電氣參數:
供電電壓:5V (DC)
供電電流:大於200mA
每路繼電器可負載:250V 10A (AC) 或30V 10A (DC)
產品使用說明:

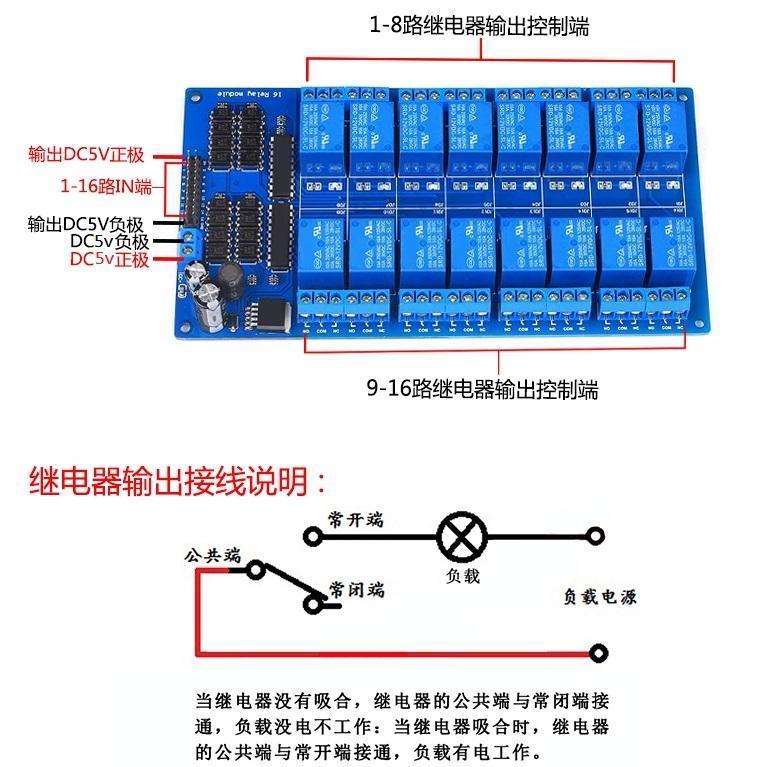

1. 供電電源要符合使用範圍,直流5V;
2. 電源按接線圖要求,不可接反;3. 產品使用LM2596S 降壓芯片略有發熱,屬正常現象,繼電器長時間工作也有正常的發熱現象,均屬正常現象;4. 負載功率要給繼電器負載留有一定的餘量,應避免大功率(2000W 左右)並長時間工作的環境,對產品壽命會有一定的影響。
5V 繼電器觸點容量10A250V,帶光耦保護。支持單片機驅動。板載電源模組需要 5V 電源供電。I/O口驅動低電平有效
