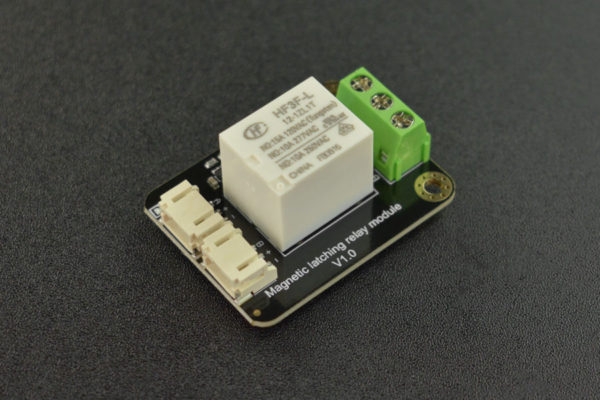

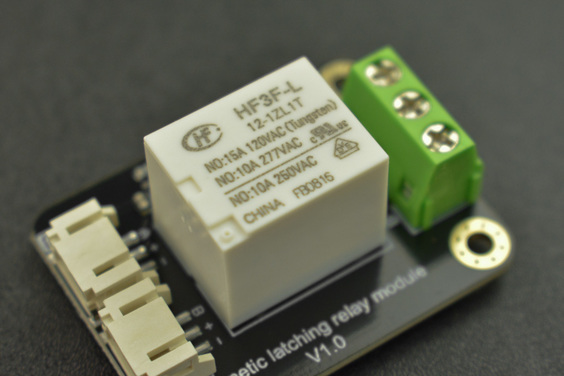

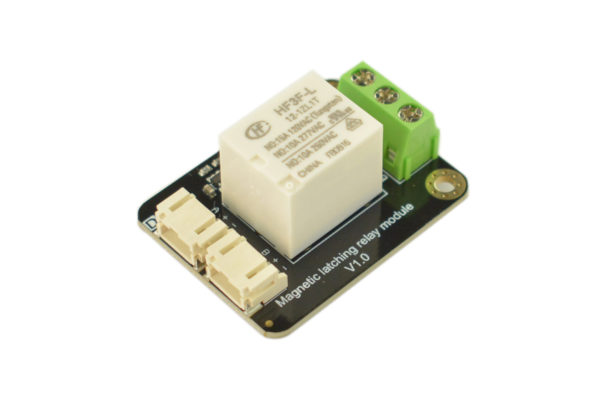

Gravity: Magnetic Latching Relay 磁保持繼電器模組
磁保持繼電器是近幾年發展起來的一種新型繼電器。與普通繼電器不同,磁保持繼電器在永久磁鋼的作用下,僅需一個方波脈衝信號即可切換觸點的通斷狀態。即便斷電後,也會依然保持當前狀態,並且處於極低功耗狀態。磁保持繼電器具有功耗低、工作穩定、使用壽命長、溫升低等重要特點。在低功耗或高穩定的場景具有非常明顯的優勢。被廣泛應用于智慧電錶、智慧照明、智慧插座、智慧開關等場景。DFRobot的磁保持繼電器模組採用專用驅動晶片,體積小巧,使用簡單,Maker可方便的用於家電改造、燈光控制等應用場景。
特徵
- 低功耗:2.6mw~3.65mw
- 觸發脈衝寬度2ms
- 斷電狀態保持
- 支持3.3V、5V供電
應用
- 燈光控制
- 智慧開關
- 智慧插座
規格
- 信號電平:3.3V、5V
- 供電電壓:3.3V~5V DC
- 觸發脈衝寬度:≥2ms
- 靜態電流:0.73mA ~ 0.8mA(3.3V ~ 5V時)
- 線圈工作電流:137mA(3.3V時)、93mA(5V時)
- 繼電器接觸電阻:≤100mΩ(1A 6V DC)
- 繼電器觸點材料:銀氧化錫(AgSnO2)
- 繼電器觸點負載:10A 277V AC(阻性)、15A 120V AC(白熾燈)
- 繼電器最大切換電壓:277V AC/30V DC
- 繼電器最大切換電流:10A
- 繼電器最大切換功率:2770VA/300W
- 繼電器線圈額定功率:約0.4W
- 繼電器動作時間(額定電壓下):≤8ms
- 繼電器複歸時間(額定電壓下):≤5ms
- 工作濕度範圍:5%~85%RH
- 工作溫度範圍:-40℃~85℃

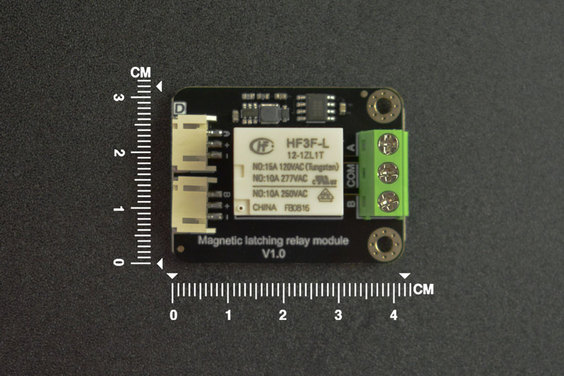

- 產品尺寸(不含包裝):42mm×32mm
