- 商品說明
商品說明

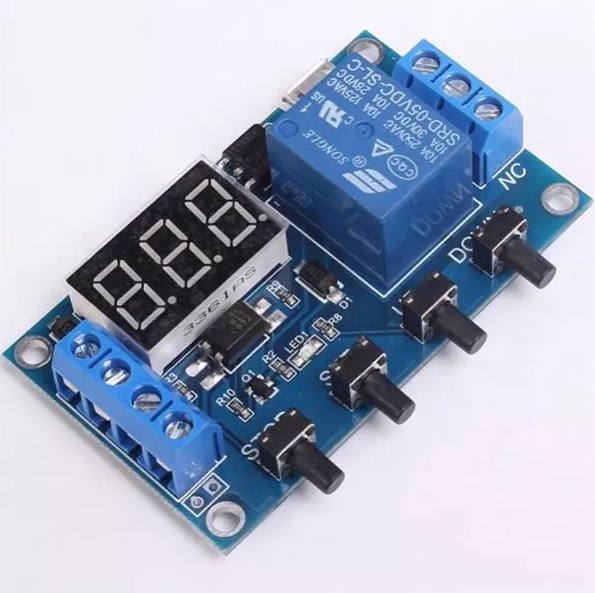

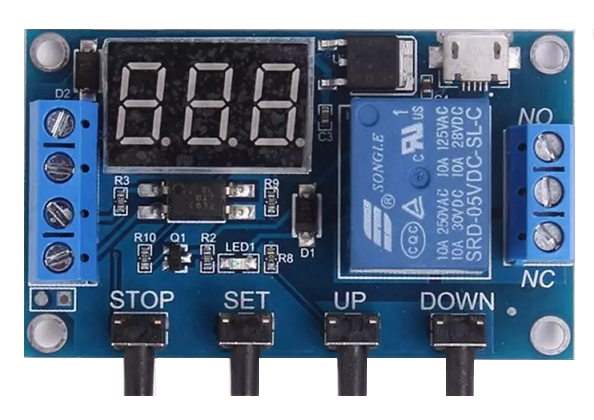

1路可編輯5V繼電器模組 LED數位顯示可設定延時斷電、觸發電壓上下限檢測、循環定時計數控制
- 輸入電壓:6~30V,支援micro USB 5.0V供電,使用方便
- 電流:20mA(靜態) / 50mA(動態)
- 觸發訊號源:高電平觸發 (3~24V) 信號地與系統地不共地提高系統的抗干擾能力 (也可自行短路共地)
- 繼電器觸點容量250V10A
- 繼電器:SRD-05VDC-SL-C 直流30V/10A,交流250V/10A
- 帶光耦隔離,設定參數斷電後永遠記憶
- 延遲為0.1秒~999秒,延遲時間可以自行設定,可按鍵設置,設置好後,在下次上電啟動後按照設定值倒數計時
- 通電後,繼電器直接吸合,延遲到後繼電器斷開

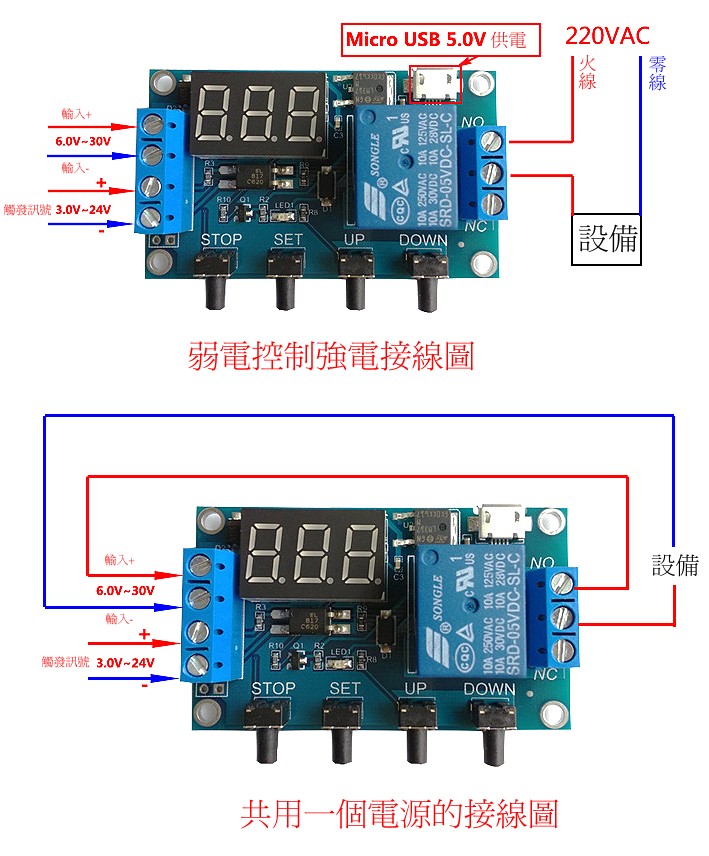

- 共用電源時接法更加簡單,只要直接接負載即可
- 有一鍵急停功能(STOP鍵),帶反接保護,反接不燒
工作模式:
P1:信號觸發後,繼電器導通OP時間,然後斷開;在OP時間內,如下操作
P1.1:信號再次觸發無效
P1.2:信號再次觸發重新計時
P1.3:信號再次觸發復位,繼電器斷開,停止計時
P-2:給觸發信號,繼電器斷開CP時間之後,繼電器導通OP時間,計時完成之後,斷開繼電器
P3.1:給觸發信號,繼電器導通OP時間之後,繼電器斷開CP時間,然後循環上述動作,循環內再次給信號,繼電器斷開,停止計時;循環次數(LOP)可以設置
P3.2:上電之後無需觸發信號,繼電器導通OP時間,繼電器斷開CP時間,循環上述動作;循環次數 (LOP) 可以設置
P-4:信號保持功能如果有觸發信號,計時清零,繼電器保持導通;當信號消失,計時OP後斷開繼電器;計時期間,再有信號,計時清零
如何設置參數
1、首先確定繼電器的工作模式
2、根據繼電器的工作模式,在主界面(模組上電時,會閃爍下當前所處的工作模式(默認P1.1模式),然後進入主界面)“ 長按SET鍵2秒後鬆開 ”進入模式選擇界面,通過短按UP、DOWN按鍵來選擇要設置的模式(P1.1~P-4)
3、選擇好要設置的模式後(例如P3.2)短按SET鍵設置相應的參數,這時要設置的參數會閃爍(OP導通時間,CP斷開時間,LOP 循環次數(“– -”代表無限次循環)),通過UP、DOWN調整參數值,支持長按(快速增加或減少)與短按(增加或減少1個單位);設定好參數值後,通過短按STOP鍵來選擇小數點位置,選擇計時範圍(相應的時間0.1秒~999分鐘);短按SET鍵,設置當前模式的下一個參數,過程同上
4、設置好選定模式的參數後,長按SET鍵2秒後鬆開,當前設置好的模式會閃爍下,然後返回到主界面,設置參數成功,非常簡單!
主界面:繼電器不工作狀態下顯示“000”(沒有小數點),繼電器工作狀態下帶有小數點,非常清晰!
模式選擇界面:長按SET鍵進入,設置完成後,長按SET鍵退出,回到主界面,非常簡單!
計時範圍:0.1秒~999分鐘連續可調
如何選擇計時範圍:
在模式選擇界面設定好參數值後通過短按STOP鍵,選擇計時範圍
XXX. 小數點在個位,計時範圍:1秒~999秒
XX.X 小數點在十位,計時範圍:0.1秒~99.9秒
XXX 小數點全亮,計時範圍:1分鐘~999分鐘
例如:您要設置OP是3.2秒,那就將小數點移動到十位上,七段顯示器顯示03.2
參數說明:OP導通時間,CP斷開時間,LOP 循環次數(1—999次,“—”代表無限次循環)
這些參數是相互獨立的,但各個模式共用這些參數,例如在P1.1設置了導通時間OP是5秒,用戶想切換到P1.2模式,那麼進入P1.2設置相應的參數時,OP也會是5秒
在主界面(顯示000)短按SET鍵,會顯示OP(CP,LOP)及對應的時間 XXX
如果模式中只有OP(例如模式P1.1,P1.2,P1.3)時間的話,那短按SET鍵就會只顯示OP及對應的時間
如果模式中有OP、CP、LOP(例如模式P3.1,P3.2)那短按SET鍵會顯示OP及對應時間,CP及對應時間,LOP及對應次數;在設置好模式後,在主界面通過短按SET鍵可輕鬆查看當前模式下所設置的參數,非常方便!
模式說明:
繼電器使能模式:
1、ON :OP導通時間內繼電器允許導通
2、OFF :繼電器禁止導通,始終是關閉狀態
在主界面短按STOP按鍵,實現ON和OFF之間的切換,當前所處的狀態會閃爍,然後返回主界面。 (此功能是急停功能,一鍵斷開閉合的繼電器 )
睡眠模式:
1、C-P 睡眠模式:五分鐘內,無任何操作,七段顯示器自動關閉顯示,程序正常運行
2、O-d 正常模式:七段顯示器始終打開顯示
長按STOP按鍵2秒後鬆開,實現C-P和O-d狀態的切換,當前所處的狀態會閃爍,然後返回主界面
相關商品
-
8路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器
0 滿分 5 分8 路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器
- 5V固態繼電器240V 2A,輸出帶電阻式保險絲240V 2A.
- 尺寸:106*56*25(長*寬*高)淨重:70g
- 輸入電源:5V DC (160MA)
- 輸入控制信號電壓:
(0-2.5V狀態低電平繼電器ON)
(3.3-5V狀態高電平繼電器OFF) - 有2.54CM排針和藍色KF301端子接控制線更方便。
NT$848NT$700 未稅加入購物車Quick View -

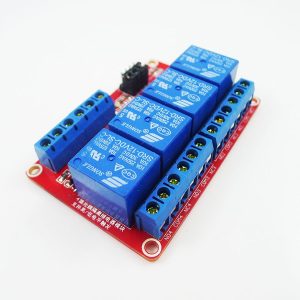

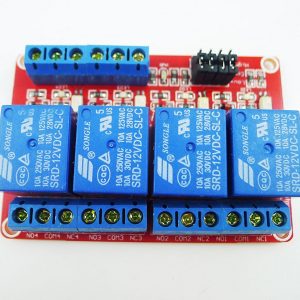

4路5V繼電器擴展板 帶光耦隔離 支持AVR/51/PIC
0 滿分 5 分4路繼電器輸出模組,繼電器輸出觸點最大250A 10A。輸入IN1、IN2、IN3、IN4信號線低電平有效。
VCC,GND 電源輸入端, 可以繼電器單獨供電繼電器電源輸入端 JD-VCC
NT$143NT$120 未稅加入購物車Quick View -
Grove – Dry-Reed Relay 磁簧管開關模組 干簧管繼電器模組 乾式磁簧繼電器 seeed原廠
0 滿分 5 分乾式磁簧繼電器的應用, 有如繼電器。支援 Arduino 與 Raspberry Pi 。
加入購物車Quick View -
8路 5V 繼電器模組 低電平帶光耦 繼電器控制板 帶指示燈 PLC繼電器
0 滿分 5 分尺寸:13.45cm*5.27cm
重量:118g/個
NT$267NT$200 未稅加入購物車Quick View -
紅板 8路5V繼電器模組 支援高低電平觸發 帶光耦隔離
0 滿分 5 分8路繼電器模組 高電平式帶光耦(帶光耦隔離 5V)
繼電器模組為5V高電平觸發,高電平驅動的優點,控制線斷線的話,負載不會工作,安全性較高。 適用於51/AVR/AVR/ARM等各種平臺
NT$262NT$200 未稅加入購物車Quick View -

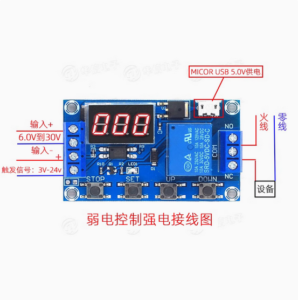

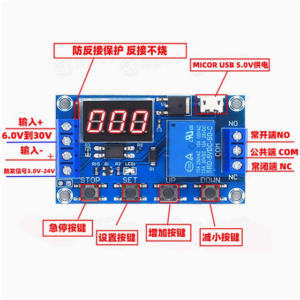

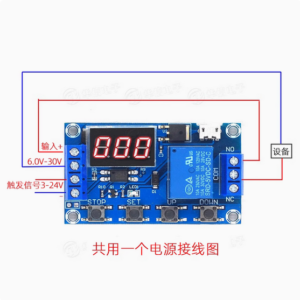

一路可編輯繼電器模組 可設定延時斷電、觸發電壓上下限檢測 循環定時計數控制
