2路電平轉換模組帶隔離 2-Channel Level Converter (12V to 5V) DFRobot

商品說明

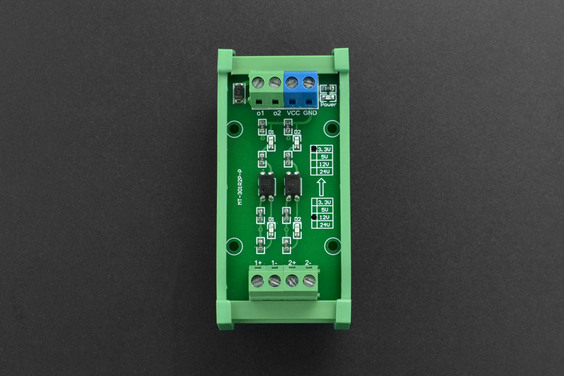

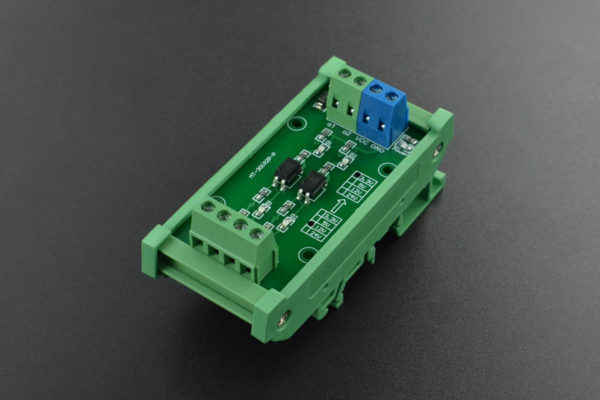

2路電平轉換模組帶隔離 2-Channel Level Converter (12V to 5V)

還在苦惱工業感測器無法在Arduino板上使用嗎？現在DFRobot推出的這款2路電平轉換模組，雙光電隔離通道，可共陽極、共陰極、差分信號輸入，輸出信號電平12V轉5V，PNP輸出(可NPN轉PNP)，可用於信號隔離，PLC信號電平轉換，NPN信號轉換，極性互轉，信號電平電壓轉換等。





注意： 模組直流電源正極等於信號輸出電壓，例如12轉5V模組，電源輸入VCC=5V





2路電平轉換模組特徵

• PNP輸出（轉PNP）
• 輸出信號電平（12V轉5V）
• 信號光電隔離



2路電平轉換模組規格

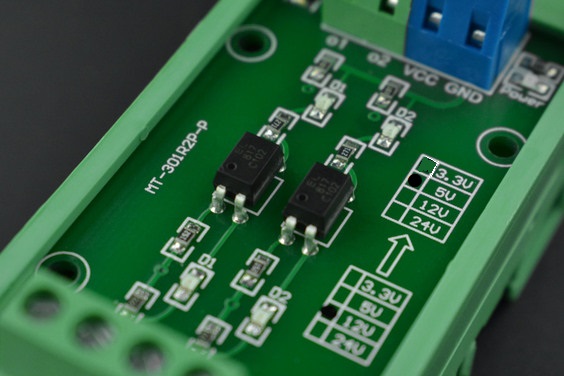

• 輸入通道：2路光耦隔離
• 輸出信號：PNP輸出（轉PNP）
• 感測器輸入電壓：12V
• 隔離板供電電壓：5V
• 輸入信號電平：12V
• 輸出信號電平：5V
• 輸出電流：每路不超過50mA
• 指示燈：貼片LED
• 裸板尺寸：38*72*19mm
• 帶殼尺寸：40*87*39mm
• 螺絲孔徑：3mm

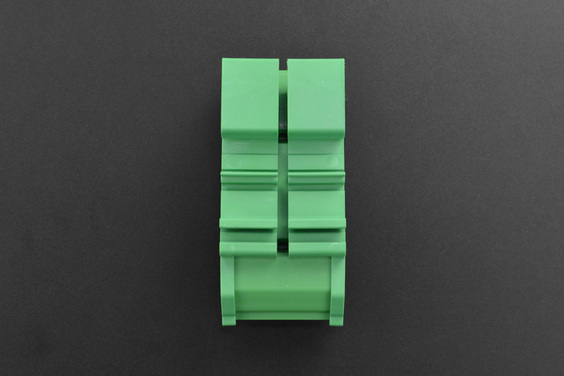

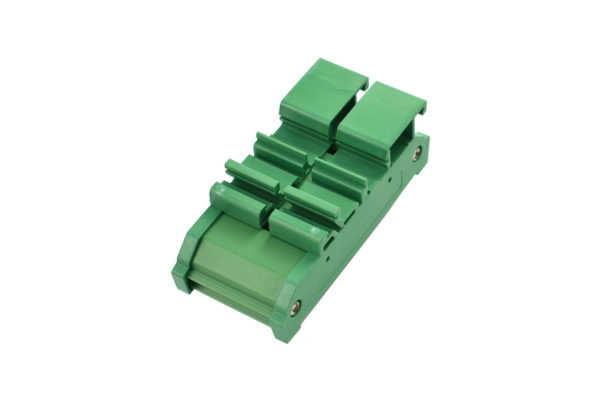

• 安裝規格：帶外殼（可安裝於標準導軌）

Documents

• Product wiki

(教學文章是以12V-3.3V模組做解說，12V-5V照此類推)
