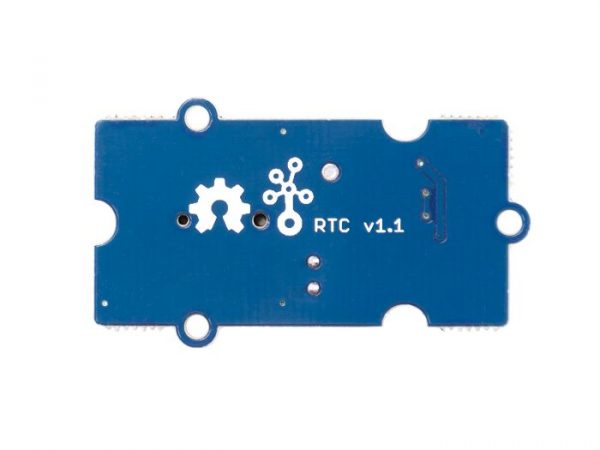

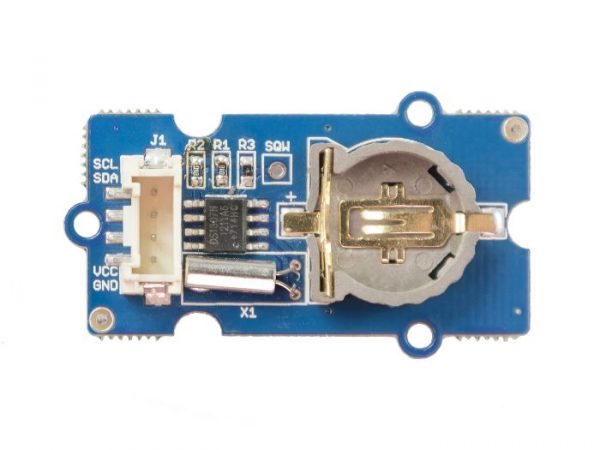

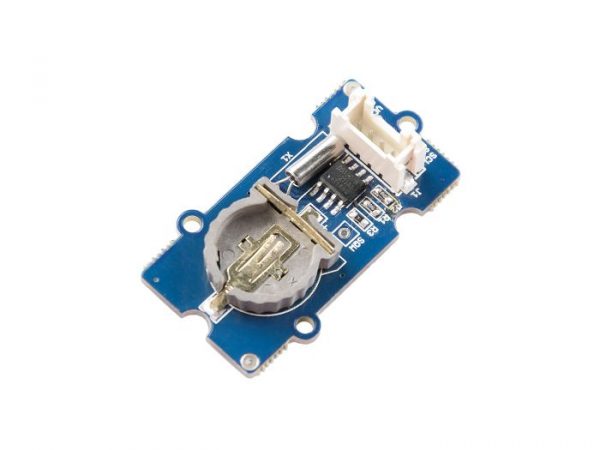

Grove – RTC 時鐘模組 Arduino 高精度時間模組
RTC模塊基於支持I2C協議的時鐘芯片DS1307。它採用鋰電池(CR1225)。時鐘/日曆提供秒,分鐘,小時,日期,月份和年份。對於少於31天的月份月底的日期會自動調整,包括對閏年的更正。時鐘以24小時或12小時格式運行,具有AM / PM指示燈。它可以在2100年之前有效。為了獲得強勁的性能,您必須將3伏的CR1225鋰電池放入電池座。如果僅使用主電源,則模塊可能無法正常工作,因為晶振可能不會振盪。
特徵
- 實時時鐘(RTC)計算秒數,分鐘數,小時數,月份,月份,星期幾和年份,閏年補償有效期至2100年
- 56字節,電池供電,非易失(NV)RAM,用於數據存儲
- I2C串行接口
- 5V直流電源
- 可編程方波輸出信號
- 自動電源失效檢測和開關電路
- 在振盪器運行的情況下,電池備份模式下的功耗低於500nA
規格

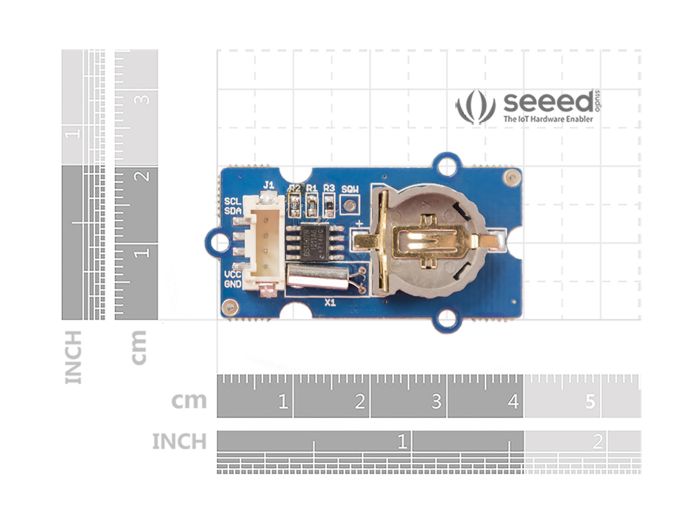

外形尺寸 | 2.0cm * 4.0cm |
接口 | 2.0mm間距引腳頭 |
IO結構 | SCL,SDA,VCC,GND |
ROHS | 是 |
VCC | 3.3~5.5V |
邏輯高電平輸入 | 2.2~VCC + 0.3 V. |
邏輯低電平輸入 | -0.3~ + 0.8 V. |
電池電壓 | 2.0~3.5 V. |
出貨清單
- Grove – RTC(不含電池) x1
- Grove連接線 x1
Documents
=========================================================
Grove – RTC
The RTC module is a member of Twig. It is based on the clock chip DS1307 which supports the I2C protocol. It uses a Lithium cell battery (CR1225). The clock/calendar provides seconds, minutes, hours, day, date,month, and year information. The end of the month date is automatically adjusted for months with fewer than 31 days, including corrections for leap year. The clock operates in either the 24-hour or 12-hour format with AM/PM indicator.
Note: Battery is not included.
Features
- Real-Time Clock (RTC) counts seconds, minutes, hours, date of the month, month, day of the week, and year with Leap-Year compensation valid up to 2100
- 56-Byte, Battery-Backed, Nonvolatile (NV)RAM for data storage
- I2C serial interface
- 5V DC supply
- Programmable Square-Wave output signal
- Automatic Power-Fail detect and switch circuitry
- Consumes less than 500nA in Battery-Backup Mode with Oscillator Running
