- 商品說明
商品說明

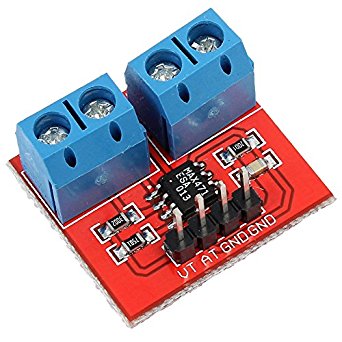

MAX471 電壓檢測 電流檢測模組 電壓感測器 電流感測器
電流檢測採用美國美信公司生產的精密高端電流檢測放大器晶片MAX471。該模組無需外接電源,模組內部直接使用被檢測電源供電。 MAX471 電壓檢測 工作電流最小為3V,所本模組檢測的最小電壓輸入為3V。
電壓檢測使用電阻分壓原理所設計,能使端子介面輸入的電壓縮小5倍。Arduino類比輸入電壓最大為5V,那麼電壓檢測模組的輸入電壓則不能大於5V×5=25V(如果用到3.3V系統,輸入電壓不能大於3.3Vx5=16.5V)
檢測引腳說明:
VT: 電壓檢測引腳,檢測的電壓是輸入電壓的1/5
AT:電流檢測引腳
GND:接Arduino GND
VOUT/VIN: VOUT=VIN
參數:
電壓檢測範圍:3-25V(Arduino工作電壓為5V)或者 3-16.5V(Arduino工作電壓為3.3v);電流檢測範圍:0-3A,精度2%,電流電壓轉換比值1V/A

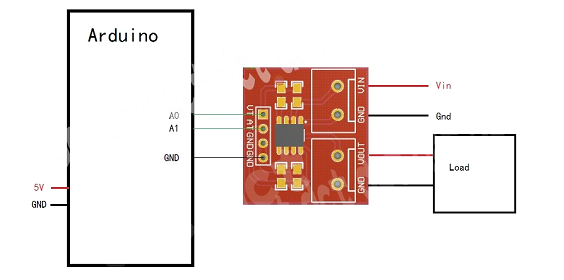

使用Arduino測量負載load的輸入電壓和工作電流的大小,這裏arduino工作電壓是5V。
相關教學文章請參考 https://rdiot.tistory.com/54
