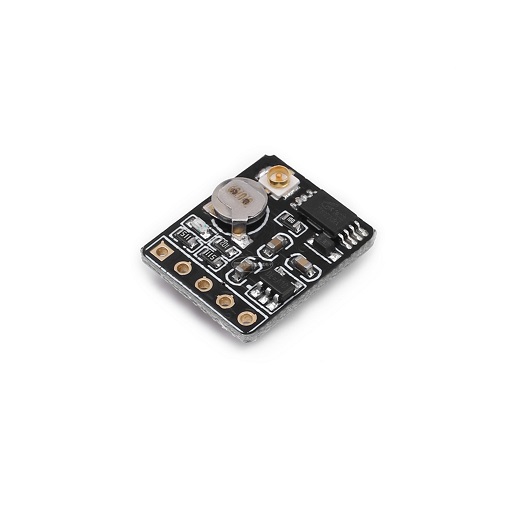

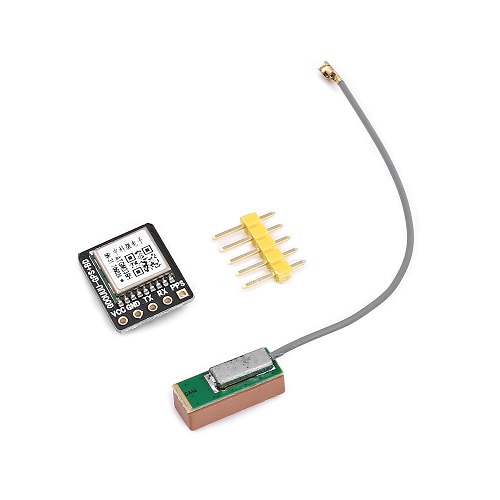

迷你雙模 美國/北斗衛星 GNSS+GPS+BDS 北斗雙模衛星定位模組 ATGM336H

商品說明

美國/北斗衛星 GNSS+GPS+BDS 北斗雙模衛星定位模組 產品介紹

ATGM336H-5N系列模組是小尺寸的高性能BDS/GNSS全星座定位 導航模組系列的總稱。該系列模組產品都是基於中科微第四代低功耗GNSS SOC單晶片—AT6558，支援多種衛星導航系統，包括中國的BDS（北斗衛星 導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS 以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS）。AT6558 是一 款真正意義的六合一多模衛星導航定位晶片，包含32 個跟蹤通道，可以同時接 收六個衛星導航系統的GNSS 信號，並且實現聯合定位、導航與授時。 ATGM336H-5N本系列模組具有高靈敏度、低功耗、低成本等優勢，適用於 車載導航、手持定位、可穿戴設備，可以直接替換Ublox MAX系列模組。

輸出協議

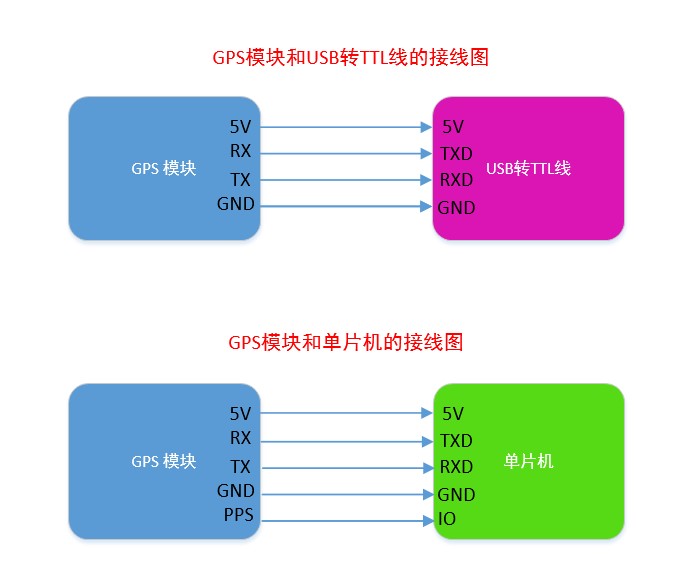

輸出協議：模組通過 UART 作為主要輸出通道， 按照NMEA0183 的協定格式輸出，具體資訊請參照《CASIC 多模衛星導航接收機協定規範》 。

性能指標：

出色的定位導航功能， 支援 BDS/GPS/GLONASS 衛星導航系統的單系統定位，以及任意組合的多系統聯合定位，並支援 QZSS 和 SBAS 系統

•  GPS 北斗雙模模組飛控衛星定位導航器帶EEPROM 替代NEO-M8N
• 支援BDS / GPS / GLONASS衛星導航系統的單系統定位，以及任意組合的多系統聯合定位，並支援QZSS 和SBAS 系統
• 支援A-GNSS
• 冷啟動捕獲靈敏度：-148dBm
• 跟踪靈敏度：-162dBm
• 定位精度：2.5 米（CEP50）
• 首次定位時間：32 秒
• 低功耗：連續運行<25mA（@3.3V）
• 內置天線檢測及天線短路保護功能
• 輔助GNSS（Assisted GNSS 、AGNSS ）：ATGM332D-5N-71模組全部支援輔助GNSS（AGNSS）功能。AGNSS 可以為接收機提供定位必需的輔助信息，比如電文，粗略位置和時間。無論是在強信號還是弱信號環境， 這些信息可以顯著的縮短首次定位時間。具體使用方式見《中科微AGNSS 解決方案》的說明
• 輸出協議輸出協議：ATGM332D-5N-71模組通過UART作為主要輸出通道，按照NMEA0183的協議格式輸出，具體信息請參照《CASIC多模衛星導航接收機協議規範》

ATGM332D-5N-71模組高性能BDS/GNSS 全星座定位導航模組系列的總稱。該系列模組產品都是基於中科微第四代低功耗GNSS SOC單芯片—AT6558，支援美國的GPS、 中國的BDS（北斗衛星導航系統） 模組具有高靈敏度、低功耗、低成本等優勢，適用車 載導航、手持定位、可穿戴設備，可以直接替換NEO-M8N，封裝尺寸和引腳定義完全相容。
