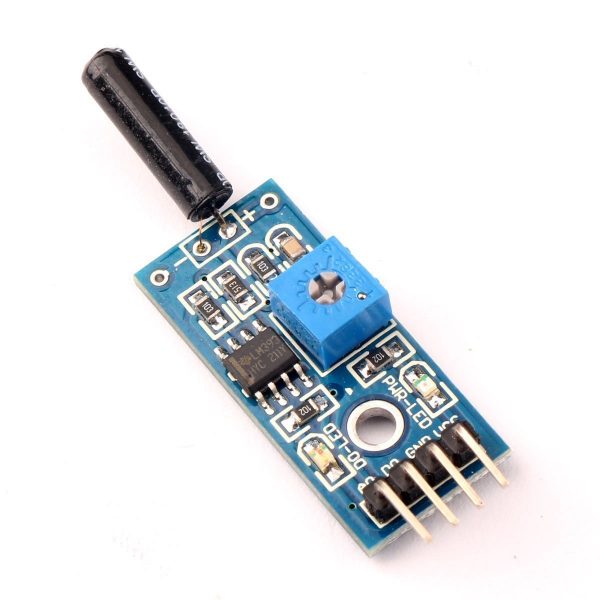

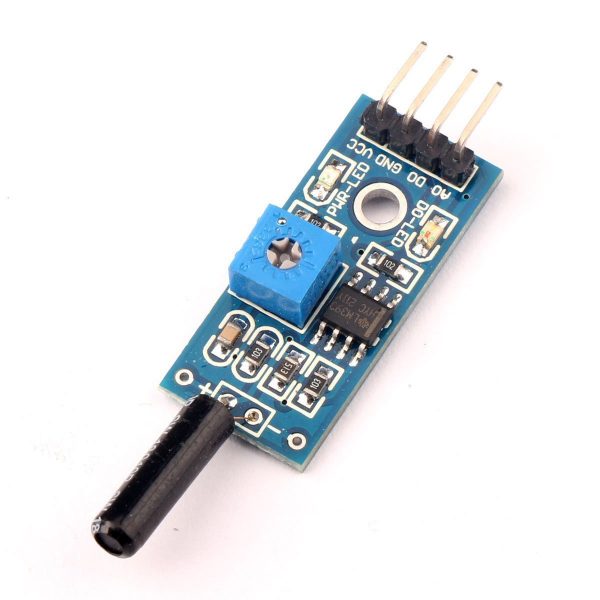

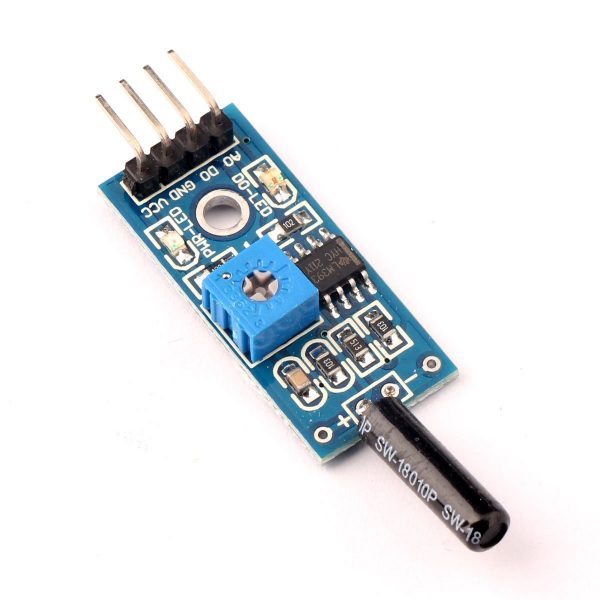

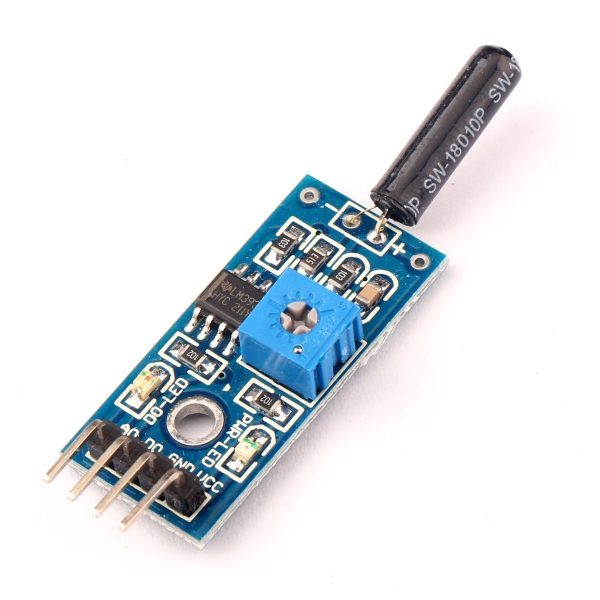

常開 高靈敏振動開關 SW-18010P 震動 振動感測器模組 警報器模組

商品說明

用於各種震動觸發作用，防盜警報，智慧小車，電子積木等。請注意這個模組在感應到小的震動時觸發時間會很短，不夠驅動繼電器，有些人的資料顯示可以直接和繼電器模組相連，實際運用效果不佳。

模組特色

• 採用本公司生產的高靈敏度震動開關，默認用ＳＷ-18010P 震動感測器。
• 比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA
• 工作電壓3.3V-5V
• 輸出形式：數位開關量輸出（0和1）
• 設有固定螺栓孔，方便安裝
• 小板PCB尺寸：3.2cm x 1.4cm
• 使用寬電壓 LM393 比較器

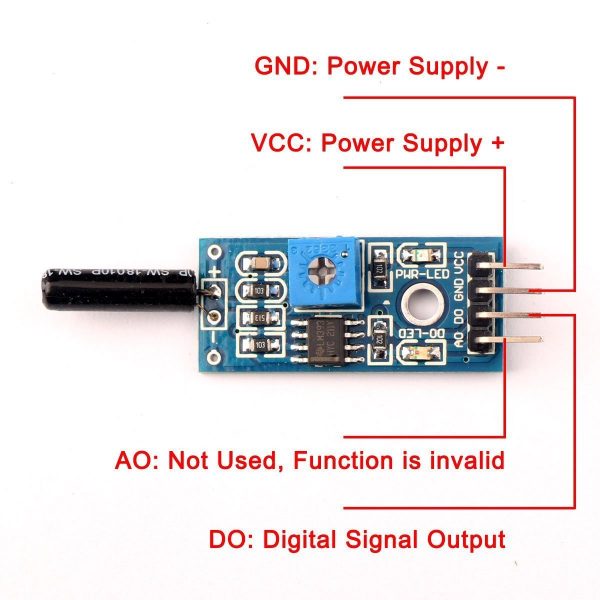

模組接線說明

• VCC：接電源正極
• .GND：接電源負極
• DO:數字量信號輸出

模組使用說明

• 產品不震動時，震動開關呈斷開狀態，輸出端輸出高電平，綠色指示燈不亮；
• 產品震動時，震動開關瞬間導通，輸出端輸出低電平，綠色指示燈亮；
• 輸出端可以與微控制器直接相連，通過微控制器來檢測高低電平，由此來偵測環境是否有震動，起到警報作用

int shockPin = 10; // Use Pin 10 as our Input
int shockVal = HIGH; // This is where we record our shock measurement
boolean bAlarm = false;

unsigned long lastShockTime; // Record the time that we measured a shock

int shockAlarmTime = 250; // Number of milli seconds to keep the shock alarm high


void setup ()
{
  Serial.begin(9600);
  pinMode (shockPin, INPUT) ; // input from the KY-002
}
void loop ()
{
  shockVal = digitalRead (shockPin) ; // read the value from our sensor

  if (shockVal == LOW) // If we're in an alarm state
  {
    lastShockTime = millis(); // record the time of the shock
    // The following is so you don't scroll on the output screen
    if (!bAlarm){
      Serial.println("Shock Alarm");
      bAlarm = true;
    }
  }
  else
  {
    if( (millis()-lastShockTime) > shockAlarmTime  &&  bAlarm){
      Serial.println("no alarm");
      bAlarm = false;
    }
  }
}
