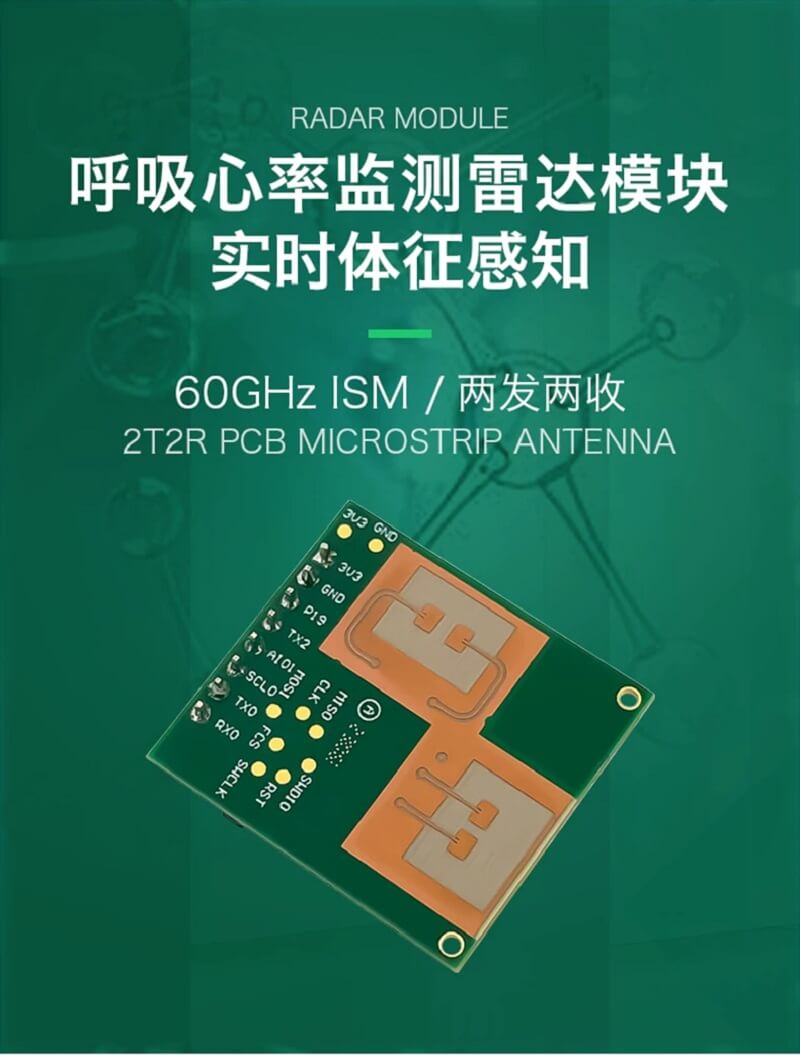

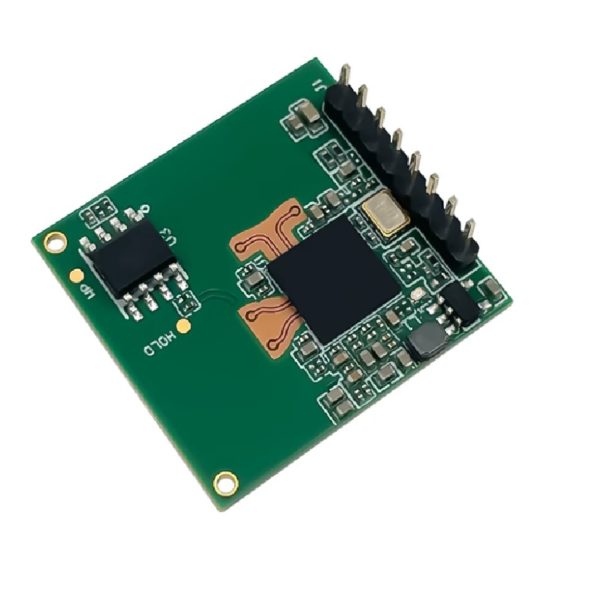

HLK-LD6002 60GHz 雷達模組：非接觸式生理訊號偵測，即時呼吸與心率監測方案

商品說明

LD6002是一款60G雷達模組，基於FMCW雷達機制，探測人體身體表面反射雷達回波，結合雷達訊號處理演算法，實現單人實時呼吸心率頻率測量。

主要應用在智慧家居、健康管理和智慧長照等場景，實現非接觸式呼吸心率測量。

產品特征

• 工作頻率：60G(58-62GHz)
• 發射功率：12dBm
• 調變方式：FMCW
• 天線增益：4dBi
• 探測角度：方位角±60°/俯仰角±60°

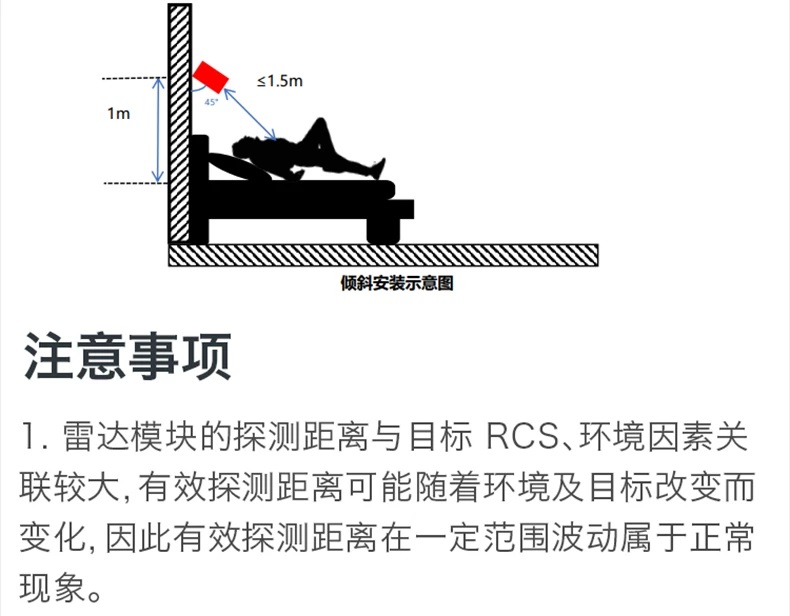

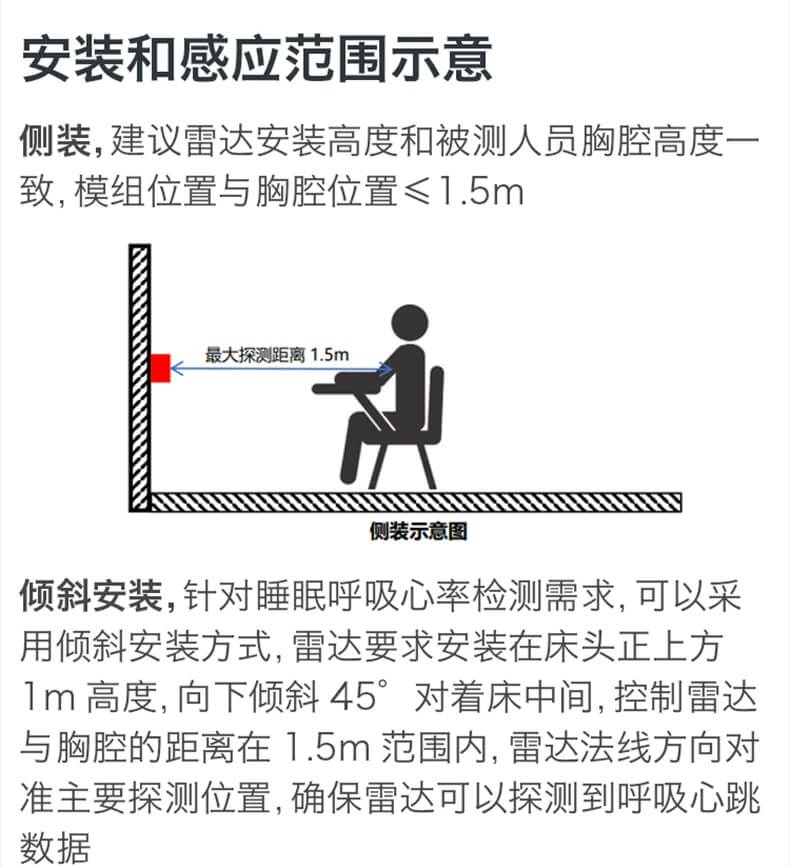

• 偵測距離：0.4 ~ 1.5m(呼吸心跳/胸腔)
• 呼吸測量精度：90%(Typ.)
• 呼吸測量次數範圍：9~48bpm
• 心跳測量精度：90%(Typ.)
• 心跳（心率）測量次數範圍：60~150bpm
• 刷新時間：50ms
• 建立探測時間：1min
• 最大檢測人數：1人

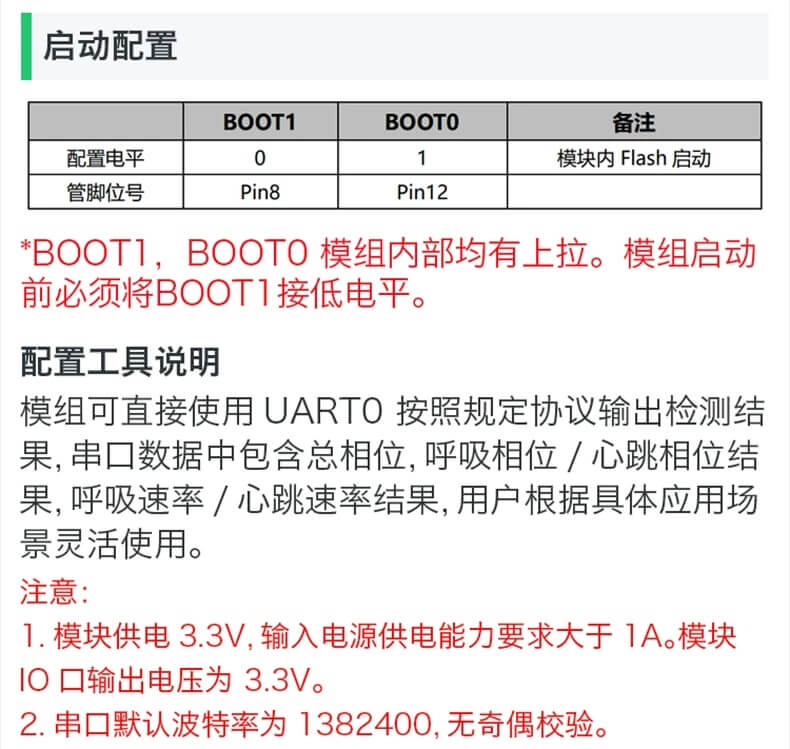

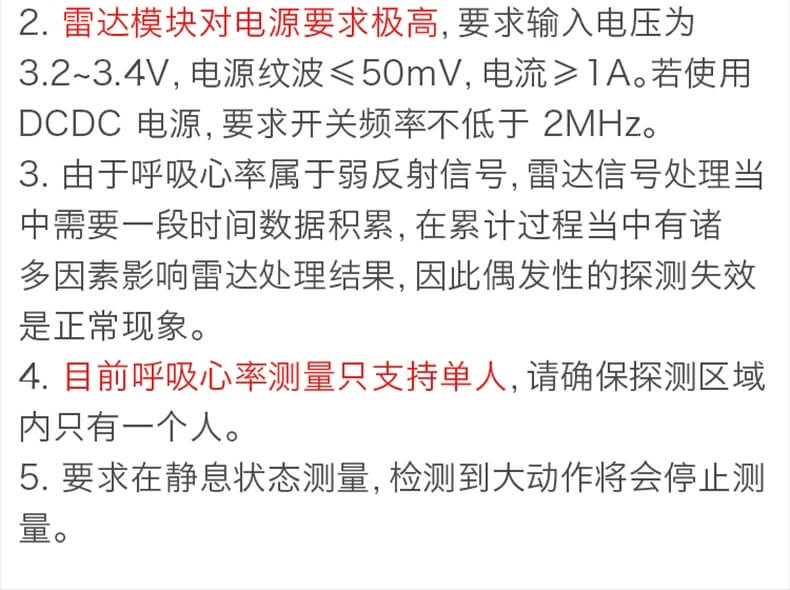

• 供電要求：3.3V(Typ.)/>1A
• 工作溫度：-20℃~+85℃
• 環境溫度：-40℃~+85℃
• 數據格式：串口 ASCII 輸出

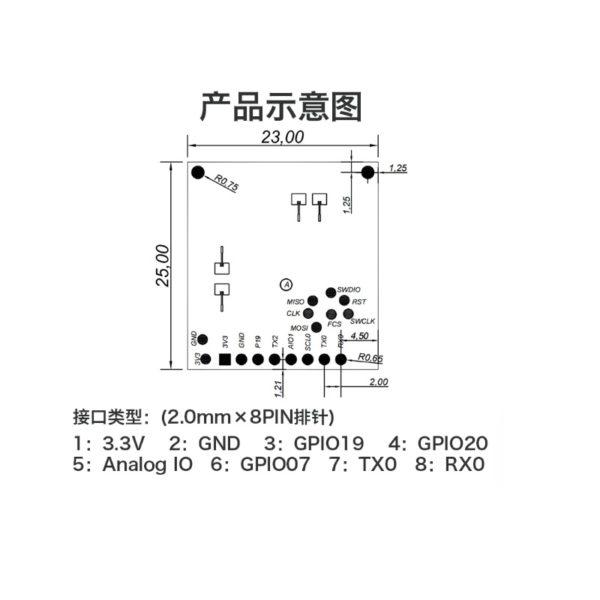

• 封裝形式：默認2.0mm×8Pin排針

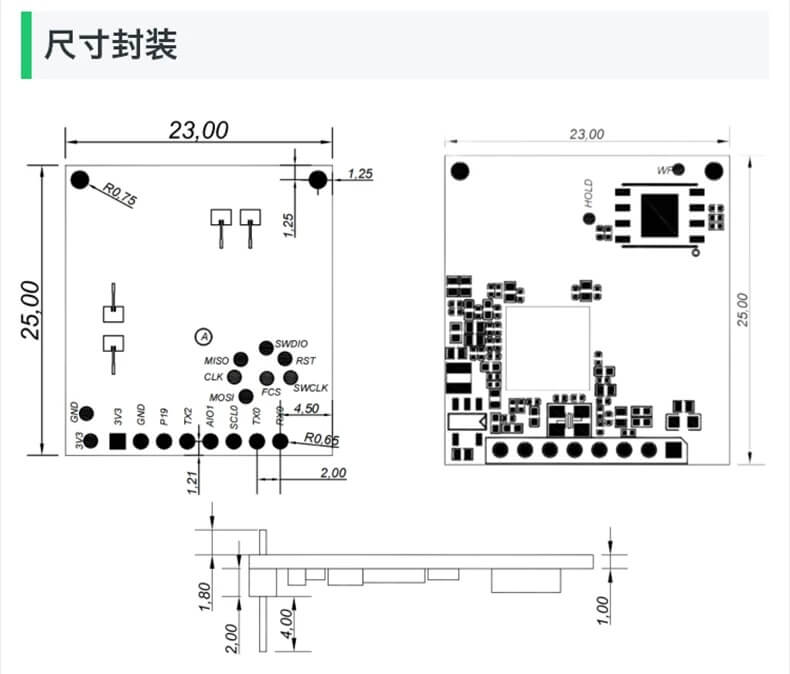

• 外形尺寸：23.00 × 25.00 mm



出貨清單：

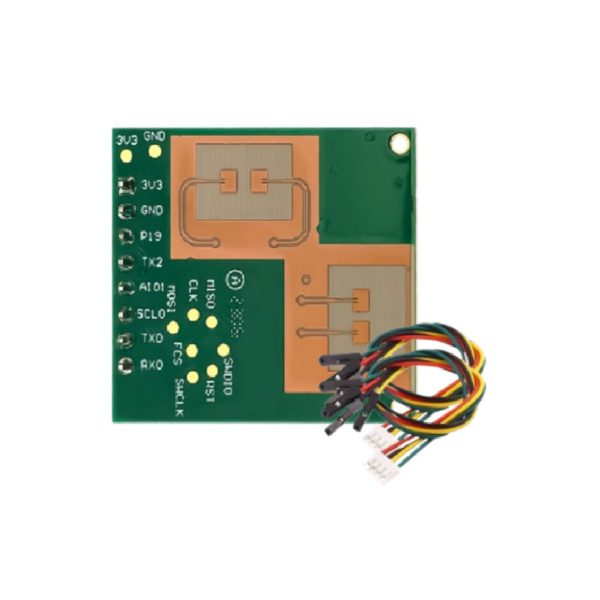

• HLK-LD6002 60GHz 雷達感測器模組 * 1
• 專用 連接線 *  1



資料檔案下載：https://h.hlktech.com/Mobile/download/fdetail/260.html
