商品說明

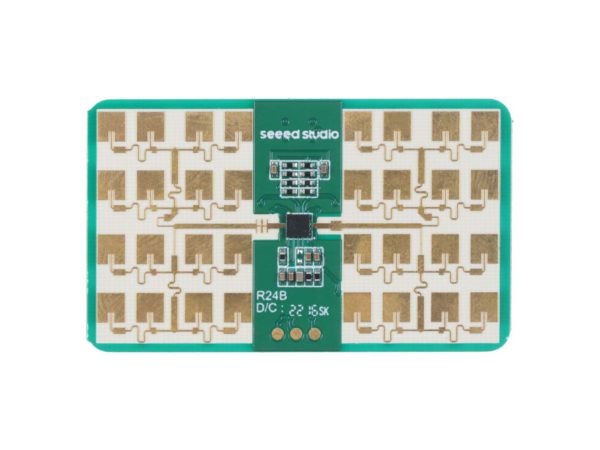

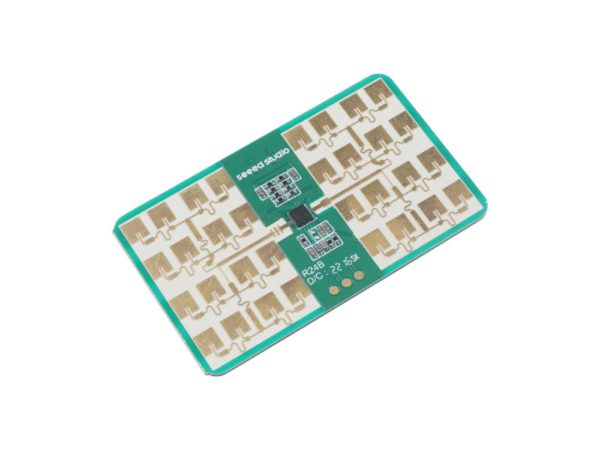

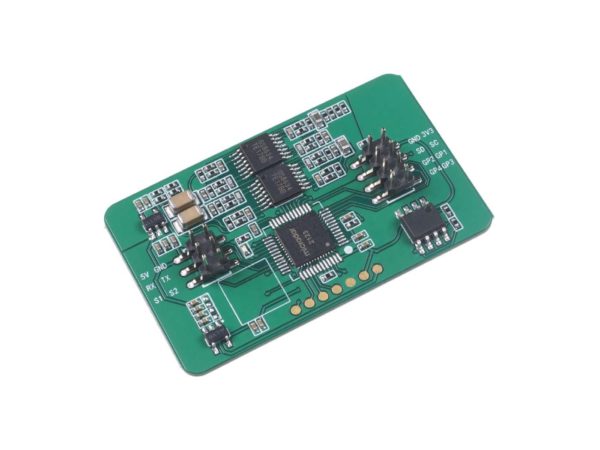

MR24BSD1 24GHz mmWave Sensor-Respiratory Sleep Sensor 呼吸睡眠感測器
MR24BSD1 24GHz雷達模塊採用多普勒雷達檢測技術實現人體睡眠質量監測,檢測人體運動和靜止以及人體呼吸頻率, 提供完全私密和安全的環境,不受其他噪聲影響。它代表了智能家居應用中有用的隱私保護、安全傳感器雷達系統, 如睡眠安全警報、睡眠呼吸檢測、運動監測。
與傳統的 PIR 傳感器相比,24GHz 毫米波傳感器可提供更高靈敏度的人體活動檢測性能。發射毫米波是毫米級的, 這意味著即使檢測到的物體有遮擋物,毫米波傳感器也會保持感應狀態。與 PIR 傳感器的快速響應不同,毫米波傳感器持續檢測物體。 所有這些都使得毫米波傳感器在需要一直監控的客廳、酒店甚至監獄中非常有用。
MR24BSD1 雷達利用 24GHz 毫米波的卓越性能,根據人們入睡時接收到的呼吸頻率和身體運動監測人類睡眠質量工具。 此外,雷達不受溫度、濕度、噪聲、氣流、灰塵、光線和其他環境影響的影響。設計為低功率輸出,雷達在被檢測到時保持健康的工作狀態。 對於隱私保護,雷達利用僅處理波信號的毫米波特性來提供完全私密的傳感環境。
雷達支持二次開發,適應多種場景應用,具備場景識別能力,可識別佔用/未佔用和人員活動狀態。檢測區域為水平 40°/垂直 40° 扇形光束, 最大檢測 2.75 米的身體運動和 1.5 米的人體呼吸頻率。
特徵
- 啟用理論:基於 24GHz 毫米波多普勒雷達技術實現檢測
- 生命體徵檢測:同時感知移動和靜止的人,檢測呼吸睡眠以監測人體睡眠質量
- 完善的隱私保護:應用毫米波監控技術,提供無需身份識別的監控能力
- 健康工作狀態:輸出功率低至對人體無害
- 高穩定性:不受溫度、濕度、噪音、氣流、灰塵、光線和其他環境影響
- 高彈性雷達:支持二次開發,適應各種場景應用
產品更新:
1. 有一個電阻用於過濾RC。由於它沒有在我們測試的模塊中使用,因此已將其刪除。
2.由於我們從模塊中移除了LED,這裡的電阻限制電路也被取消了
檢測角度和距離
Parameter content |
Minimum value |
Typical values |
Maximum value |
Unit |
MR24BSD1 (32-point narrow beam antenna) |
||||
Sleeper perception distance |
– |
– |
2.75 |
meter |
Fall state sensing distance |
0.5 |
1.5 |
meter |
|
Radar detection angle (horizontal) |
– |
90 |
– |
meter |
Radar detection angle (pitch) |
– |
60 |
– |
degree |
Electrical characteristics
Operating parameters |
Minimum value |
Typical values |
Maximum value |
Unit |
Operating voltage (VCC) |
4.5 |
5.0 |
6 |
V |
Operating current (ICC) |
90 |
93 |
100 |
mA |
Operating IO Inflow/Output Current (IIO) |
– |
8 |
20 |
mA |
Operating temperature (TOP) |
-20 |
– |
+60 |
℃ |
Storage temperature (TST) |
-40 |
– |
+80 |
℃ |
RF Performance
Launching parameters |
||||
Operating frequency (fTX) |
24.0 |
– |
24.25 |
GHz |
Transmitted power (Pout) |
– |
– |
6 |
dBm |
Documents
- 24GHz Sleep Breathing Radar Sensor Datasheet
- 24GHz Sleep Breathing Radar Sensor User Manual
- 24GHz Respiratory schematic
- Seeed mmWave sensor series V2.0.pptx
- Seeed Studio MMWave Sensor Case Design
教學專題
[Wiki] 24GHz mmWave Radar Sensor – Sleep Breathing Monitoring Module
[Project] med Spec Mk.I – a medical tricorder
