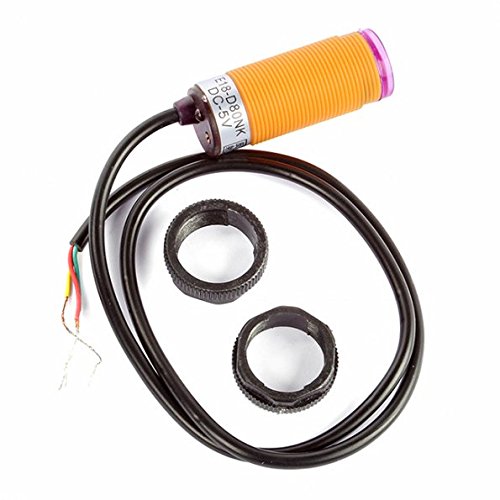

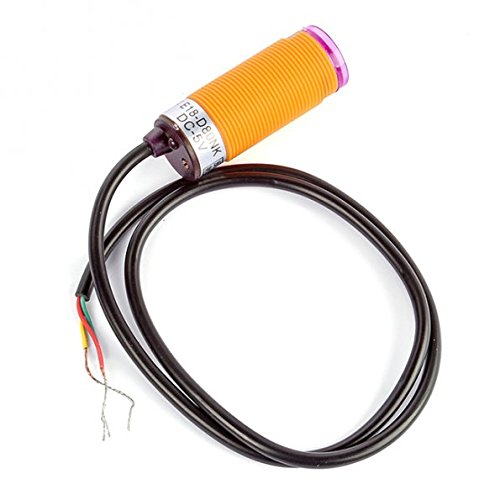

E18-D80NK 紅外線避障感測器 接近開關 3-80cm可調

商品說明

E18-D80NK 紅外線避障感測器 產品介紹

紅外避障感測器 3-80cm可調
這是一種集發射與接收於一體的光電感測器。檢測距離可以根據要求進行調節。該傳感器具有探測距離遠、受可見光干擾小、價格便宜、易於裝配、使用方便等特點，可以廣泛應用于機器人避障、流水線計件等眾多場合。

產品參數

• 工作電壓：DC5V
• 工作電流：DC < 25mA
• 有效探測距離：3～80cm
• 響應時間：< 2ms
• 指向角：≤15°，有效距離3～80cm可調
• 工作環境溫度：-25°C～55°C
• 外殼材料：塑料
• 傳感器線長：45mm
• 引線長度：45cm

應用領域

• 檢測物體：透明或不透明體
• 標準檢測物體：太陽光10000LX以下白熾燈3000LX以下
• 適用：生產線貨物自動計數設備、多功能提醒器、走迷宮機器人

接線方式

• 棕色 正極VCC
• 藍色 負極GND
• 黑色 信號OUT

由於接法超級簡單，因此本品不帶說明書，上述圖即說明書，前方無障礙輸出高電平，有障礙輸出口（黑色）電平會從高電平變成低電平，背面圖有一個電位器可以調節障礙的檢測距離，一旦調節好電位器（如調節好的最大距離60cm）則在有效距離內（如40cm處有障礙物、10cm處有障礙物）則輸出低電平，低電平剛好給單片機識別。
