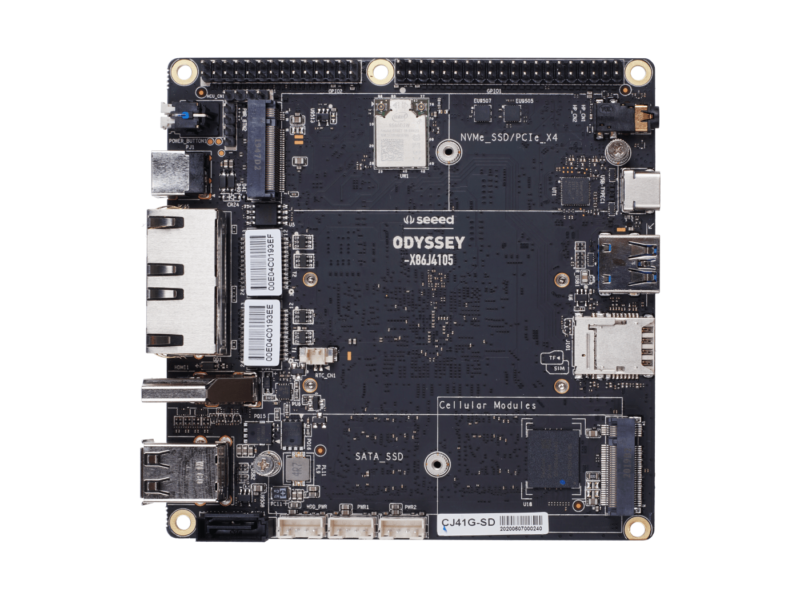

ODYSSEY-X86J4105800
17 3 月

ODYSSEY-X86J4105800：極致可擴展迷你電腦，內建 Arduino 核心，支援 Win10/Linux，附 8GB RAM

ODYSSEY-X86J4105 通過板載Arduino協處理器重新定義了SBC（單板計算機），從而使IoT（物聯網）比以前更容易。

ODYSSEY-X86J4105 基於Intel Celeron J4105，這是一個四核1.5GHz CPU，最高可突發2.5GHz。

它具有標準計算機所需的所有強大功能，包括8GB LPDDR4 RAM，板載Wi-Fi / BLE，雙千兆以太網端口，音頻輸入和輸出，USB端口，HDMI，SATA連接器， PCIe等。

此版本的  ODYSSEY-X86J4105800沒有板載eMMc存儲或預裝Windows10。
X86-Mini PC

ODYSSEY-X86J4105800 特徵

  • Intel® Celeron® J4105，四核1.5-2.5GHZ
  • 雙頻2.5GHz / 5GHz WiFi /藍牙5.0
  • Intel® UHD Graphics 600
  • 雙千兆以太網
  • 集成Arduino協處理器ATSAMD21ARM®Cortex®-M0+
  • 兼容Raspberry Pi 40針
  • 2 x M.2 PCIe（B鍵和M鍵）
  • 與Grove系統兼容



ODYSSEY-X86J4105800 規格

  • 處理器： Intel® Celeron®J4105（頻率：1.5-2.5GHz）
  • 協處理器：Microchip®ATSAMD21G18 32位ARM®Cortex®M0 +
  • 圖形： Intel® UHD Graphics 600（頻率：250 – 750MHz）
  • 記憶: LPDDR4 8GB
  • 存儲： (無) 若需64G eMMc存儲版本請來信訂購
  • 無線 ：Wi-Fi 802.11 a / b / g / n / ac @2.⅘GHz HT160和Bluetooth®5.0
  • 聯網 ：Intel®I211AT PCIe千兆網卡
  • 音訊 ：麥克風+耳機組合接口
  • 標頭 ：SAMD21G18的28針接頭和與Raspberry Pi兼容的40針接頭
  • USB ：USB 2.0 Type-A x2，USB 3.1 Type-A x1，USB 3.1 Type-C x1
  • 視訊介面 ：HDMI2.0a：最高4096×2160 @ 60Hz 24bpp / DP1.2a：最高4096×2160 @ 60Hz 24bpp
  • 擴展插槽 ：M.2（鑰匙B，2242/2280）：SATA III，USB2.0，UIM; M.2（M鍵，2242/2280）：PCIe 2.0×4; Micro SD卡插槽；SIM卡座；SATA III
  • 實時時鐘： JST 1.0 CR2032 3V
  • TPM ：內置TPM（2.0）
  • 功率 ：DC插孔5.5 / 2.1mm或Type-C PD; 直流插孔輸入：12-19V DC; C型輸入：12V DC
  • 尺寸圖 ：110×110毫米
  • 資質認證 ：FCC，CE

ODYSSEY-X86J4105800 應用領域

  • 迷你電腦
  • NAS（網絡附加存儲）
  • 邊緣計算
  • 路由器
  • 機器人技術
  • 工業應用
  • 媒體中心
  • IT專家
  • 教育
  • 瘦客戶端
  • 服務器集群
  • 物聯網網關

ODYSSEY-X86J4105800 硬件概述

引腳圖

X86引腳

出貨清單

  • 奧德賽-X86J4105 x1
  • 用戶手冊 x1
  • 國際電源適配器
  • SATA電線 x1
  • 天線 x2
  • RTC電池 x1
  • 散熱器（組裝）

Documents

X86J4105800 VS  X86J4105864

ODYSSEY – X86J4105864：

  • CPU: Intel Celeron J4105 (4 Core 1.5GHz, Burst to 2.5GHz)
  • RAM: 8GB LPDDR4
  • Memory: 64GB eMMC
  • Connectivity: Wi-Fi 2.4G/5G, Bluetooth 5
  • Operating System: Pre-installed Windows 10 Enterprise (not activated)

ODYSSEY – X86J4105800：

  • CPU: Intel Celeron J4105 (4 Core 1.5GHz, Burst to 2.5GHz)
  • RAM: 8GB LPDDR4
  • Memory: N/A
  • Connectivity: Wi-Fi 2.4G/5G, Bluetooth 5
By 在〈ODYSSEY-X86J4105800：極致可擴展迷你電腦，內建 Arduino 核心，支援 Win10/Linux，附 8GB RAM〉中留言功能已關閉 Read more...

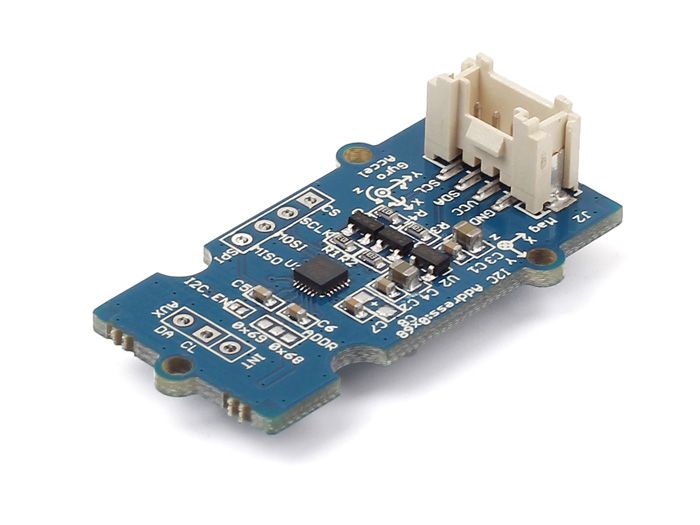

Grove - IMU 9DOF v2.0 MPU-9250
18 11 月

Grove-IMU 9DOF V2.0 MPU-9250 高性能9軸運動跟踪感應模組

Grove-IMU 9DOF v2.0是基於MPU-9250的高性能9軸運動跟踪模組。該模組具有三個用於將陀螺儀輸出數字化的16位ADC和三個用於將加速度計輸出數字化的16位ADC三個16位ADC用於數字化磁力計輸出。低功耗，低成本和高性能使其非常適合消費電子設備，包括智能手機，平板電腦和可穿戴式傳感器。

Grove - IMU 9DOF v2.0 MPU-9250 尺寸

產品特徵

  • 超低功耗，低電壓
  • 檢測範圍廣
  • 內部Digital Motion Processing™（DMP™）引擎支持高級MotionProcessing和低功耗功能，例如使用可編程中斷的手勢識別
  • 自檢功能
  • 數字輸出三軸角速率傳感器（陀螺儀），用戶可編程的滿量程範圍為±250，±500，±1000和±2000°/ sec
  • 數字輸出三軸加速度計，具有±2g，±4g，±8g和±16g的可編程滿量程範圍
  • 滿量程測量範圍的數字輸出3軸加速度計為±4800μT



硬件概述

Grove - IMU 9DOF v2.0 MPU-9250 硬件介紹

  • ①-Grove接口，連接到I2C端口
  • ②-I2C或SPI兩種端口可以供選擇（替代為I2C），如果要使用SPI，請替換這一個。
  • ③-地址選擇鍵，交替連接b和c地址為0x68，如果連接b和a地址為0x69，如果要使用SPI，則替換此連接替代。
  • ④-SPI接口
  • ⑤-輔助I2C擴展進行主機串行數據傳輸的端口
  • ⑥-輔助I2C輸入作為主串行時鐘
  • ⑦-中斷數字輸出

出貨清單

  • IMU 9DOF v2.0感測器 x1
  • 26AWG Grove連接線 x1

Documents



技術補充（英文原文對照）

以下為原廠英文技術說明，提供使用者參考。

Grove – IMU 9DOF v2.0 is a high performance 9-axis motion tracking module,which is base on MPU-9250.This module features three 16-bit ADC for digitizing the gyroscope outputs and three 16-bit ADCs for digitizing the accelerometer outputs and three 16-bit ADCs for digitizing the magnetometer outputs. low power, low cost, and high performance make it suitable for consumer electronics equipment including smartphones, tablets and wearable sensors .
Features：

  • Ultra-low power, low voltage
  • Wide Detecting Range
  • Internal Digital Motion Processing™ (DMP™) engine supports advanced MotionProcessing and low power functions such as gesture recognition using programmable interrupts
  • Self-test function
  • Digital-output 3-Axis angular rate sensors (gyroscopes) with a user-programmable full-scale range of ±250, ±500, ±1000, and ±2000°/sec
  • Digital-output 3-Axis accelerometer with a programmable full scale range of ±2g, ±4g, ±8g and ±16g
  • Digital-output 3-Axis accelerometer with a full scale measurement range is ±4800μT



By 在〈Grove-IMU 9DOF V2.0 MPU-9250 高性能9軸運動跟踪感應模組〉中留言功能已關閉 Read more...

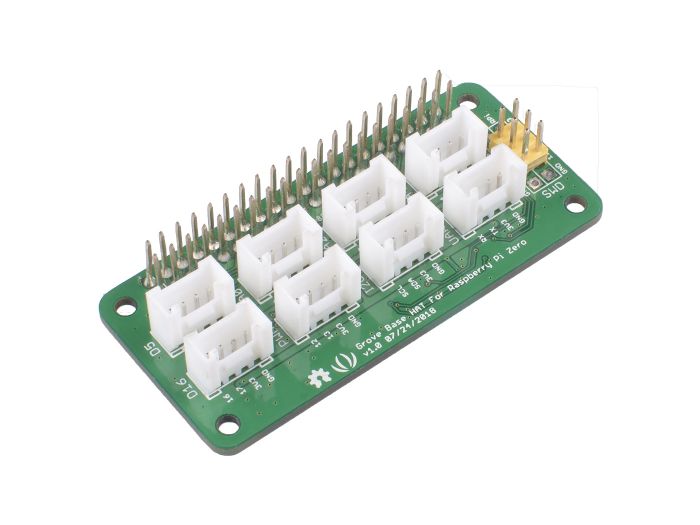

Base Hat for Raspberry Pi Zero
13 11 月

Grove Base Hat for Raspberry Pi Zero 擴展板 相容Pi 3 model B/B+/Pi4

如今，Grove系列的感測器，執行器和顯示器已成長為一個大家族。將來，越來越多的模塊將加入整個系統。我們看到Grove幫助成千上萬的製造商，工程師，教師，學生甚至藝術家學習，製作和創造。現在，我們為Raspberry Pi帶來了整個Grove系統。

用於Raspberry Pi Zero的Grove Base Hat提供了數字/模擬/ I2C / PWM / UART端口，可滿足您的所有需求。在內置MCU的幫助下，Raspberry Pi還提供了一個12位6通道ADC。目前，已有60多個 groves支持Raspberry Pi的Grove Base Hat。此外，我們將繼續向兼容列表中添加新的兼容模組。

與Grove Pi +相比，Raspberry Pi Zero的Grove Base Hat不使用ATMEGA芯片進行數據轉換，因此運行速度更快。我們為Raspberry Pi Zero的Grove Base Hat提供了Raspberry Pi驅動程序。更重要的是，Raspberry Pi Zero的Grove Base Hat更具成本效益。

Base Hat for Raspberry Pi Zero 尺寸

Base Hat for Raspberry Pi Zero 使用示範
出貨清單不包含 Raspberry Pi Zero

產品特徵

  • 支持Raspberry 2/ 3 B/B+ Zero w/4
  • 內置MCU
  • 12位ADC
  • 多型Grove端口



Pin Out

Base Hat for Raspberry Pi Zero 引脚

規格參數

Item Value
Operating Voltage 3.3V
MCU STM32
ADC 12-bit 6 channel
Grove Port 2 Digital
3 Analog
1 I2C
1 PWM
1UART
Raspberry pi communication bus I2C
I2C Address 0x04



出貨清單

  • Grove Base Hat擴展版 x1

Documents

By 在〈Grove Base Hat for Raspberry Pi Zero 擴展板 相容Pi 3 model B/B+/Pi4〉中留言功能已關閉 Read more...

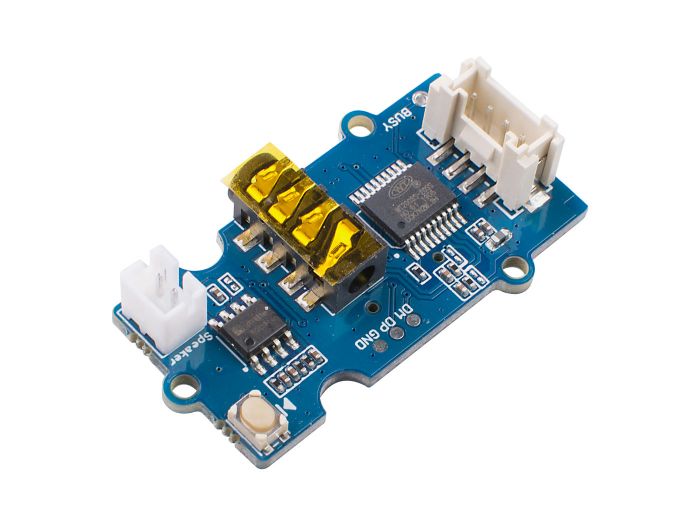

Grove-MP3 V3 -Music Player 音樂播放器
22 10 月

Grove-MP3 V3 -Music Player 音樂播放器

Grove – MP3 V3 -Music Player 音樂播放器 產品介紹

隨身聽和iPod逐漸消失，但是音樂將持續很長時間。

如今，人們可以在手機，電腦或iPad上播放音樂，這很正常。作為一名極客，作為一名製作者，製作自己的音樂播放器簡直是小菜一碟。即使您是初學者，也可以藉助Grove-MP3 V3輕鬆製作自己的獨特音樂播放器。

Grove-MP3 是基於WT2003S-20SS音頻解碼器的20x40mm超級迷你音樂模組。它支持高質量MP3格式的音頻文件，採樣率為8〜48KHz，比特率為8〜320Kbps。為了擴展存儲容量，我們在模塊背面添加了TF卡插槽。TF卡採用DIO接口模式，最大支持32GB，支持FAT16，FAT32文件系統。現在有了這個小音樂模組，您可以在口袋裡攜帶成千上萬的音樂。

顧名思義，Grove-MP3 V3是Grove-MP3 V2的升級版本。與Grove MP3 V2相比，V3增加了JST2.0揚聲器端口，因此您可以同時通過揚聲器和3.5毫米耳機輸出音頻。同時，我們進行了電平轉換工作，以使該模塊與3.3V和5V系統兼容，而V2僅支持5V。另外，我們在此模塊上添加了“播放/暫停”按鈕，以提供更舒適的控制體驗。同樣的價格，更完美的體驗！

我們提供了一個全功能的Arduino MP3庫，您可以使用自己喜歡的任何Arduino闆對此MP3模塊進行編程，輕鬆自如！



特徵

  • 支持MP3格式的音頻文件
  • 採樣率：8〜48KHz /比特率：8〜320Kbps
  • 支持最大32GB TF卡
  • 同時支持揚聲器和耳機輸出音頻
  • 與3.3V和5V平台兼容。
  • 支持32級音量調節



硬件概述

Grove MP3硬件

出貨清單

  • Grove – MP3 v3 x1
  • Grove連接線 x1

Documents

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Grove – MP3 V3 -Music Player

The Walkman and iPod fade away, but the music will live long.

Nowadays people play music on their phones, computers or iPad, it’s normal but not cool. As a Geek, as a Maker, it’s a piece of cake to make your own Music Player. Even if you are a beginner, with the help of Grove – MP3 V3 you can make your own unique music player easily.

The Grove – MP3 is a 20x40mm super mini Music module based on WT2003S-20SS audio decoder. It supports high-quality MP3 format audio files with a sampling rate of 8~48KHz and a bit rate of 8~320Kbps. In order to expand the storage capacity, we added a TF card slot on the back of the module. TF card adopts DIO interface mode, supports up to 32GB, supports FAT16, FAT32 file system. Now with this little music module, you can carry hundreds and thousands of music in your pocket.

As the name indicates, the Grove – MP3 V3 is the upgraded version of Grove – MP3 V2. Compared with Grove MP3 V2, the V3 added a JST2.0 speaker port, so that you can output the audio via speaker and 3.5mm earphone at the same time. Meanwhile, we did the level shift work, to make this module be compatible with both 3.3V and 5V systems, while the V2 only supports 5V. One more thing, we added a Play/Pause button on this module to give you a more comfortable control experience. The same price, a more perfect experience!

We provide a full-function Arduino MP3 Library, you can program this MP3 module with any Arduino board you like, easy peasy!

Features

  • Supports MP3 format audio files
  • Sampling rate: 8~48KHz / bit rate: 8~320Kbps
  • Support up to 32GB TF card
  • Support speaker and earphone output audio at the same time
  • Compatible with 3.3V and 5V platform.
  • Support 32-level volume adjustment

Hardware Overview

Grove MP3硬件

Documents

By 在〈Grove-MP3 V3 -Music Player 音樂播放器〉中留言功能已關閉 Read more...

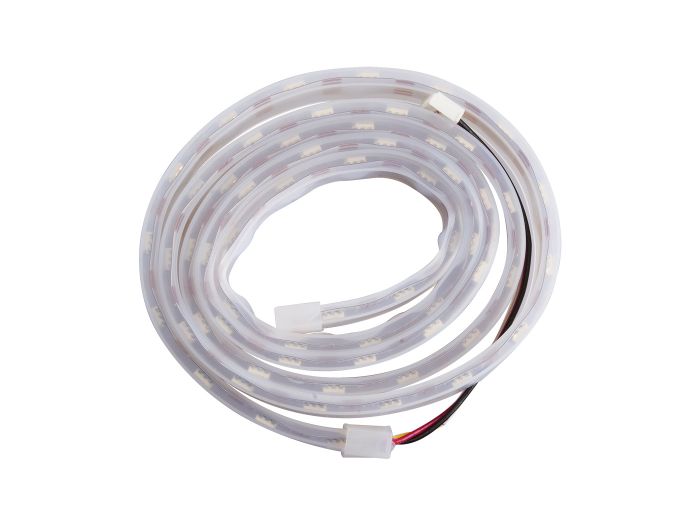

Grove - WS2813 RGB LED 防水燈條
17 9 月

Grove – WS2813 RGB LED 防水燈條 – 60 LED / m – 1m

長期以來，我們的集市上已經有幾種LED燈條可供選擇，但是沒有與Grove兼容的LED燈條。現在，我們推薦 Grove – WS2813 RGB LED Strip 防水燈條 。

該系列產品非常棒，與其他產品相比具有三大優勢：

  • Grove兼容 – 您可以通過Grove電纜將LED燈帶插入Seeedunio或Arduino + BaseShild，無需焊接，無需複雜佈線。
  • WS2813 – WS2813是WS2812的升級版本，它比WS2812更穩定，更強大：1-支持從斷點恢復 ; 2-所有電子元件都集成在燈珠中
  • 防水 – 我們為這些LED燈條添加透明防水插槽

特徵

  • Grove兼容
  • 從斷點處恢復，即使LED發生故障，其餘LED也可以正常工作。
  • WS2813B IC，5050 LED
  • 防水，IP65
  • 全彩RGB，16777216色，256級亮度



從斷點函數恢復

只要沒有兩個或更多相鄰的LED損壞，其餘的LED就能正常工作。



產品規格

外形尺寸 1000mm x12mm x4mm
重量 GW 44g
電池 無
工作電壓 DC 5V
工作電流 每米3.6A /每個LED 0.06A
工作溫度 -40℃~70℃
貯存溫度 -50℃~80℃
最大功率 每米18W /每個LED 0.3W
掃描頻率 2KHz /秒
最大數據傳輸率 800Kbps /秒
重置時間 > 280us（典型值= 300us）
LED工作壽命 50000小時



出貨清單

  • Grove – WS2813 RGB LED Strip Waterproof – 60 LED/m – 1m x1



Grove – WS2813 RGB LED Strip Waterproof 技術補充（英文）

以下為原廠英文技術說明，提供使用者參考。

Several kinds of LED Strips have already been available in our bazaar for a long time, however, there were no Grove compatible LED strips. Now, we recommend the Grove – WS2813 RGB LED Strip Waterproof series for you.

This series products are awesome, and have three significant advantages over other products：

  • Grove Compatible – you can just plug your LED Strip to Seeedunio or Arduino+BaseShild via Grove Cable, no soldering, no complicated wiring.
  • WS2813 – WS2813 is an upgraded version of WS2812, which is much more stable and stronger than WS2812:1- support Resume from broken point;2- all electronic components are integrated into the lamp beads
  • Waterproof – we add a transparent waterproof slot for those LED Strips

We hope you enjoy it, just use those LED Strips to decorate your house, color your devices, and light up your way in darkness.

Features

  • Grove Compatible
  • Resume from broken point, even if there were broken LEDs, the rest LEDs can work well.
  • WS2813B IC, 5050 LED
  • Waterproof, IP65
  • Full color RGB, 16777216 colors, 256 levels of brightness
