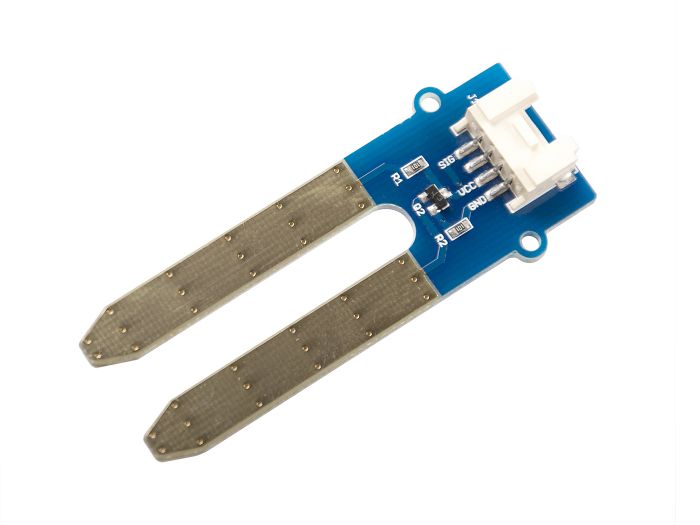

Grove – Moisture sensor 土壤濕度感測器 產品介紹

這個Moisture Senor可以用於檢測土壤的水分，或者判斷感測器周圍是否有水分，讓您花園裡的植物在渴望時能夠伸出援手。該感測器非常易於使用，您只需將它插入土壤並讀取數據即可。使用這個感測器，您可以製作一個小工程，讓植物給您發送消息，如“我現在口渴，請給我一些水”。

土壤濕度感測器 特徵

• 基於土壤電阻率變化的測量
• 即插即用
• 盆栽愛好者必備良友

土壤濕度感測器 規格

土壤濕度感測器 應用

接下來是一個簡單的用 Moisture Sensor 探測土壤濕度的示例。

1. 將Moisture Sensor連接到Grove – Base Shield上的模擬輸入接口A0，然後將其插入土壤當中。
2. 將Grove – Base Shield安裝到主控上，再把主控連接上電腦。完成後，硬件應該是如下圖一樣的： Note: Moisture Sensor電路的部分不能夠被水直接淋到，否則將有可能導致損壞。所以，用於戶外或環境中可能有水濺到電路部分的情況時，請為其作必要的保護。

3. 將下面的代碼拷貝到一個新的Arduino sketch上。

   int sensorPin = A0; // select the input pin for the potentiometer
   int sensorValue = 0; // variable to store the value coming from the sensor

   void setup() {
     // declare the ledPin as an OUTPUT:
      Serial.begin(9600);
   }

   void loop() {
     // read the value from the sensor:
     sensorValue = analogRead(sensorPin);
     delay(1000);
     Serial.print("sensor = " );
     Serial.println(sensorValue);
   }

4. 將代碼下載到你的主控上，如果你不了解如何下載代碼，請點擊這裡。
5. 我們在不同的濕度條件下做了以下的測試，從串口中可以看到對 應的讀數。


   Sensor in air	Sensor in dry soil	Sensor in humid soil	Sensor in water

土壤濕度感測器 出貨清單

• Grove – Moisture Sensor x1
• Grove連接線 x1

Moisture sensor Documents

• Grove – Moisture Sensor wiki
• Seeed’s forum
• PCBA-Grove Moisture sensor V1.3_schemic file
