Wio Terminal: ATSAMD51 Core with Realtek RTL8720DN BLE 5.0 & Wi-Fi & 2.4”LCD Screen1

商品說明

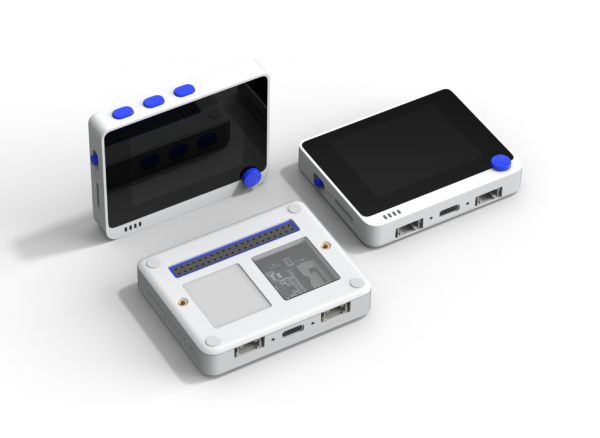

Wio Terminal: ATSAMD51 Core with Realtek RTL8720DN BLE 5.0 & Wi-Fi & 2.4”LCD Screen1

Wio Terminal 與Arduino和MicroPython兼容，是基於ATSAMD51的微控制器，具有Realtek RTL8720DN支持的無線連接。它的CPU速度運行在120MHz（提升到200MHz）。Realtek RTL8720DN芯片同時支持藍牙和Wi-Fi，為物聯網項目提供了骨幹。Wio終端本身配備有2.4英寸液晶顯示屏，板載IMU（LIS3DHTR），麥克風，蜂鳴器，microSD卡插槽，光傳感器和紅外發射器（IR 940nm）。

Wio Terminal不再是一個嵌入式功能模塊，而是一個完整的系統，配備了屏幕+開發板+輸入/輸出接口+外殼。使它成為高效且可用於產品的產品。

• 通過Seeed創建的300多個Groves感測和標記現實世界數據
• 一種使用100％開源硬件的pythonic方法。
• 從90％開始，使用LCD屏幕和緊湊的外殼構建程序解釋器

Wio Terminal與Arduino和Micropython兼容，是基於ATSAMD51的微控制器，具有Realtek RTL8720DN支持的無線連接。它的CPU速度運行在120MHz（提升到200MHz）。 Realtek RTL8720DN芯片同時支持藍牙和Wi-Fi，為物聯網項目提供了骨幹。Wio終端本身配備有2.4英寸液晶屏，板載IMU（LIS3DHTR），麥克風，蜂鳴器，microSD卡插槽，光傳感器和紅外發射器（IR 940nm）。最重要的是，它還有兩個用於Grove Ecosystem的多功能Grove端口 和與Raspberry pi 40引腳兼容的GPIO，以提供更多附加組件。

帶Wio終端：

• Wio Terminal + Grove =物聯網系統

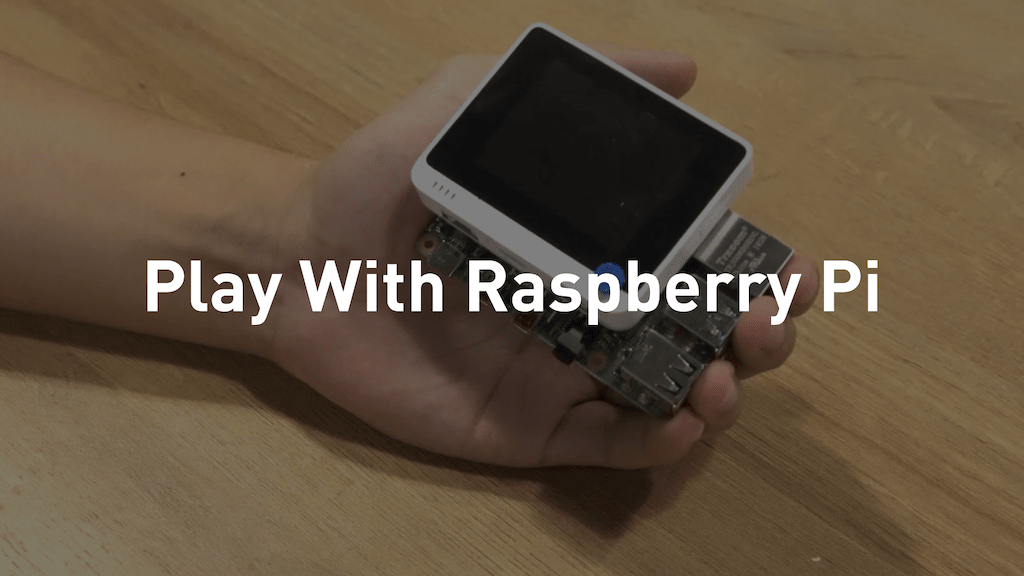

• Wio Terminal + Raspberry Pi = Edge Computing System
• Wio終端+定製附件=手持設備或無窮無盡的可能性！

特徵

高度集成的設計

• MCU，LCD，WIFI，BT，IMU，麥克風，蜂鳴器，microSD卡，可配置的按鈕，光傳感器，5向開關，紅外發射器（IR 940nm），可進行加密驗證

由Microchip ATSAMD51P19驅動

• ARM Cortex-M4F內核以120MHz的頻率運行（升壓高達200MHz）
• 4 MB外部閃存，192 KB RAM
• 全面的協議支持
• SPI，I2C，I2S，ADC，DAC，PWM，UART（串行）

強大的無線連接

• 由Realtek RTL8720DN提供技術支持
• 雙頻2.4Ghz / 5Ghz Wi-Fi（802.11 a / b / g / n）
• BLE / BLE 5.0

USB OTG支持

• USB主機
• 輔助設備：鼠標，鍵盤，MIDI設備，Xbox / PS遊戲控制器，3D打印機
• USB客戶端
• 模擬設備：鼠標，鍵盤，MIDI設備

Grove系統

• 物聯網探索300多個Grove模塊
• 兩個板載多功能Grove端口可用於數字，模擬，I2C和PWM

Raspberry Pi 40引腳兼容

• 可以作為從設備安裝到Raspberry Pi
• Raspberry Pi的HAT可以與適配器電纜一起使用

軟件支援

• Arduino
• MicroPython
• ArduPy
• AT Firmware

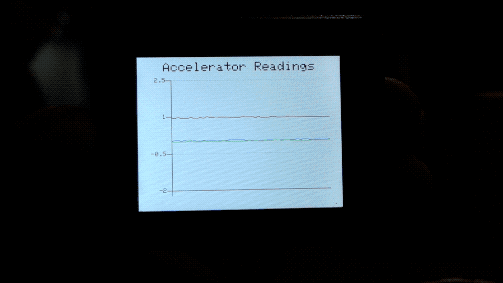

Wio終端實時顯示機載IMU數據

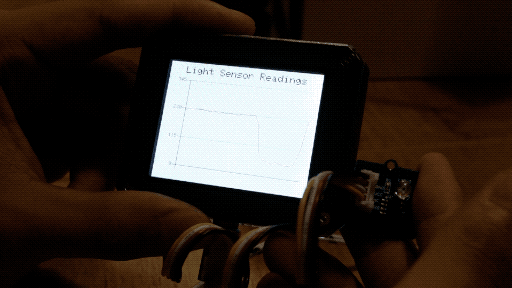

Wio終端顯示和存儲光傳感器數據

應用領域

• Python終端設備
• 機器學習數據收集裝置
• 手持設備
• 復古遊戲機
• 物聯網控制器
• 教育
• 原型製作
• 從設備/ Raspberry Pi的附件

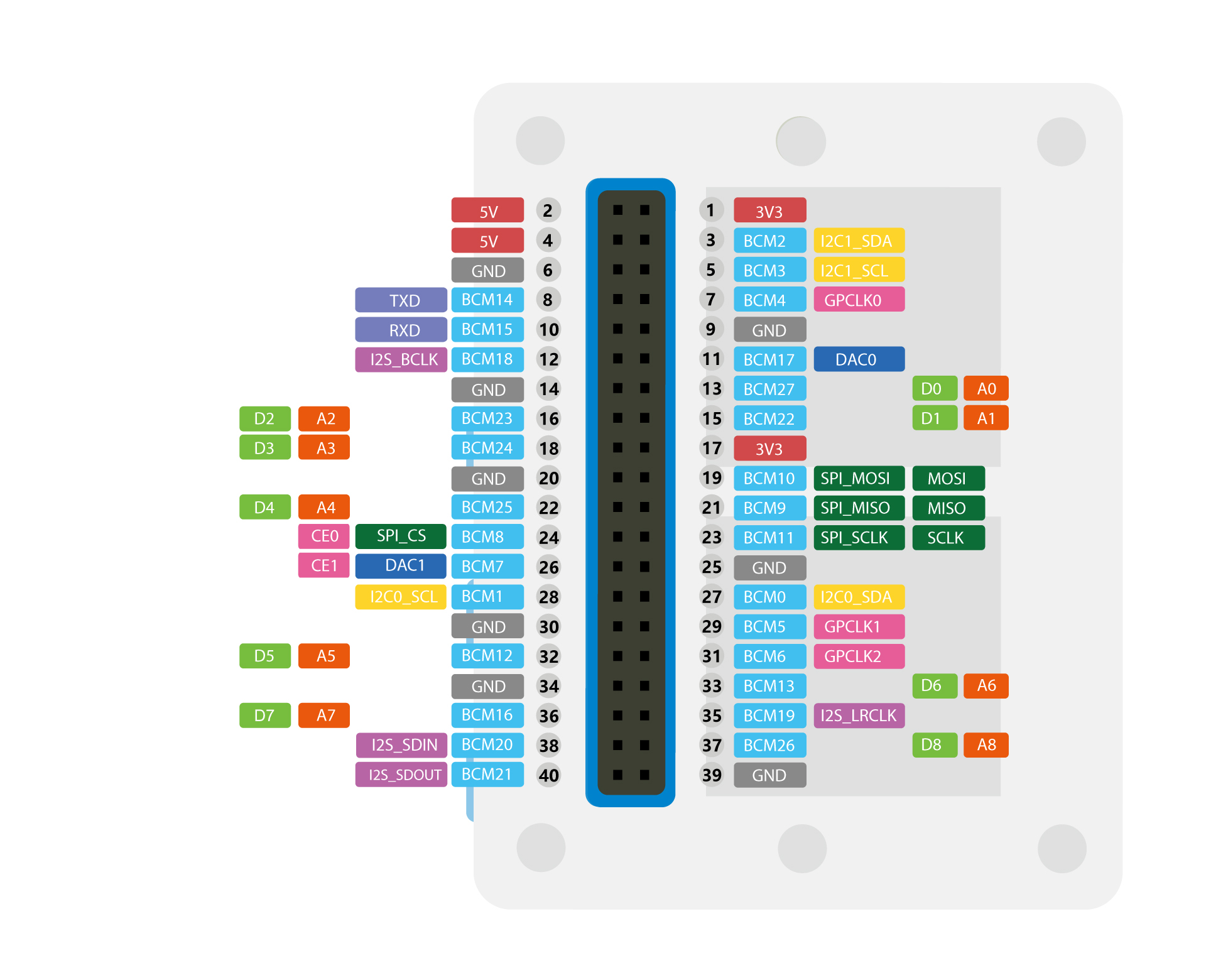

引腳圖

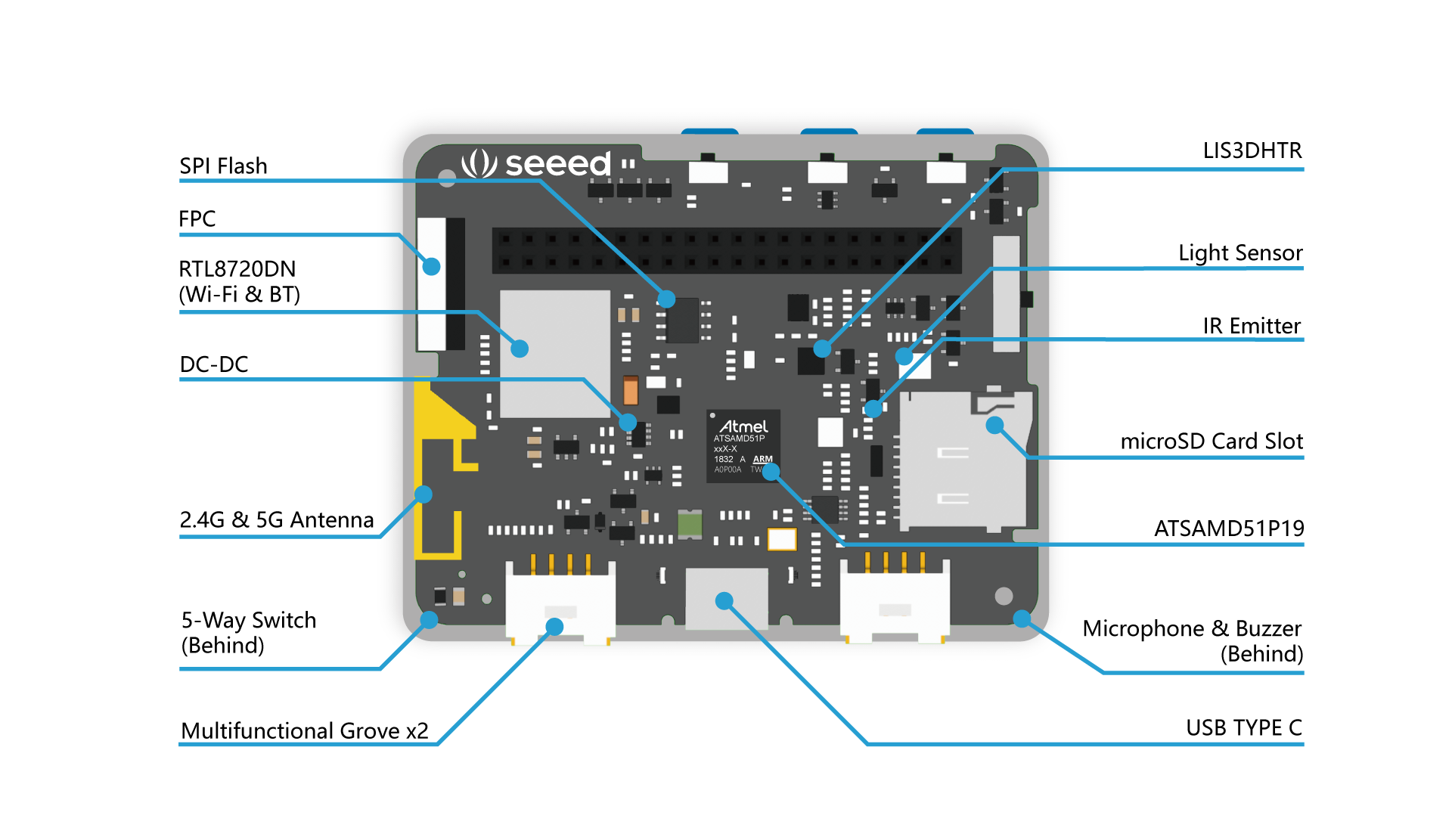

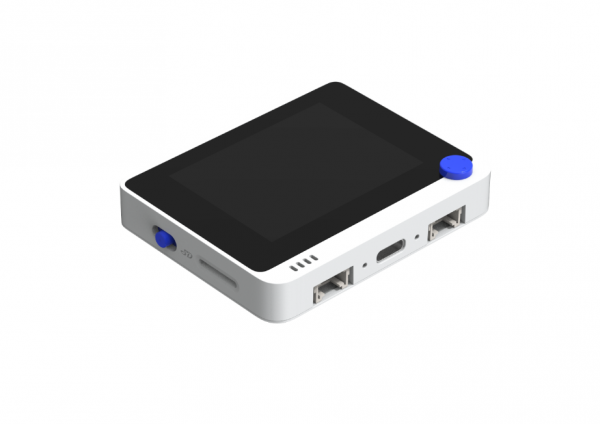

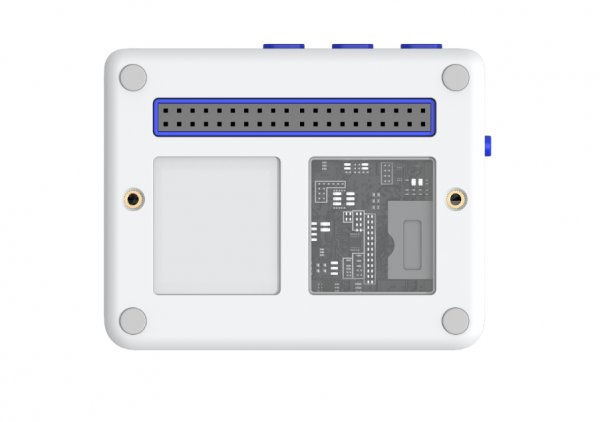

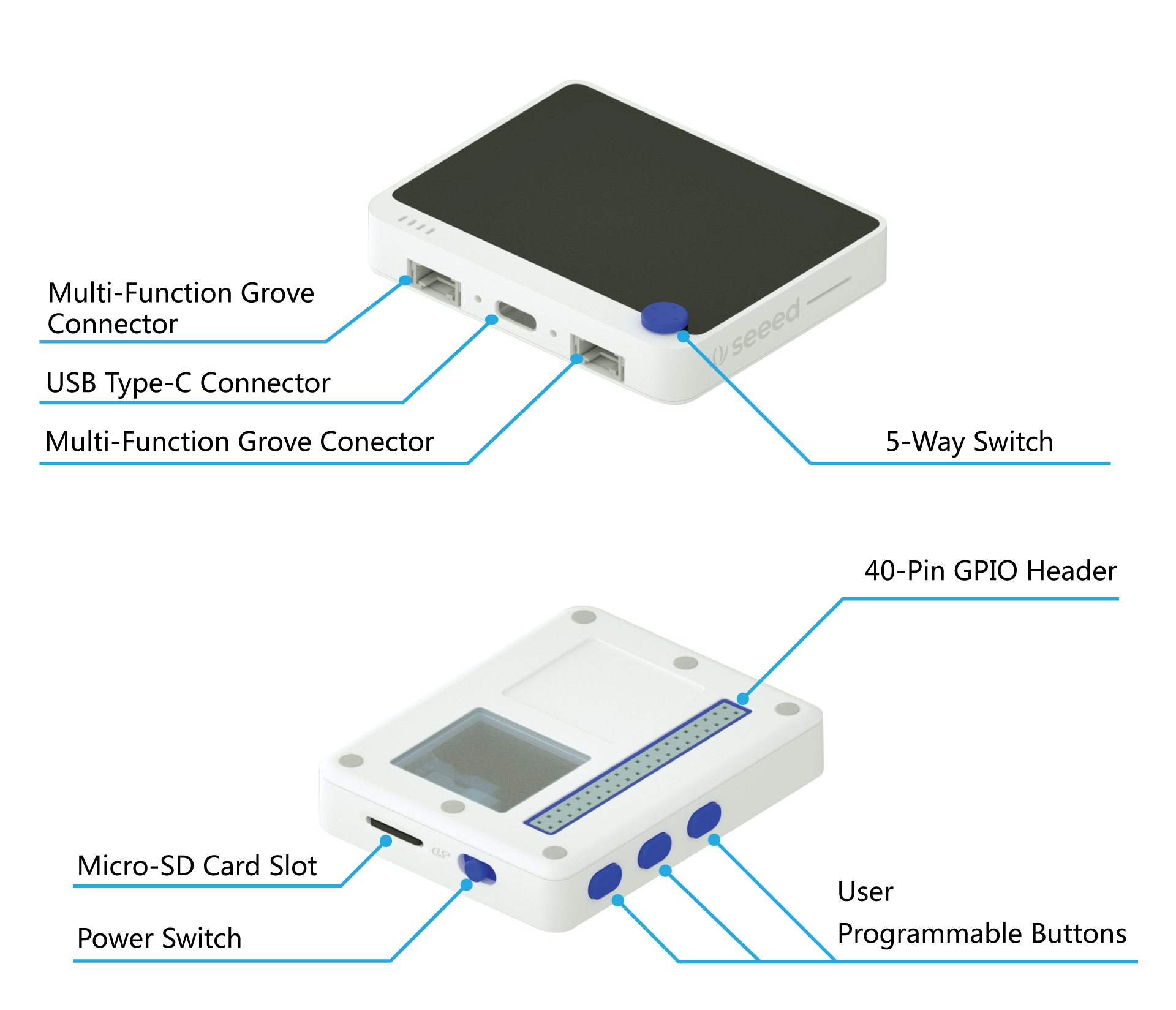

硬件概述

規格

Main Chip	Manufacturer Part Number	ATSAMD51P19
	Core Processor	ARM® Cortex®-M4F
	Maximum Speed	200MHz
	External Flash	4M
	Operating Temperature	-40°C ~ 85°C (TA)
LCD Screen	Resolution	320×240
	Display Size	2.4inch
	Drive IC	ILI9341
Wireless Connectivity	Manufacturer Part Number	RTL8720DN
	KM4 CPU	ARM® Cortex®-M4F @ 200MHz
	KM0 CPU	ARM® Cortex®-M0
	Wi-Fi	802.11 a/b/g/n 1×1, 2.4GHz & 5GHz
	Bluetooth	Support BLE / BLE5.0
Built-in Modules	Accelerometer	LIS3DHTR
	Microphone	1.0V-10V -42dB
	Speaker	≥78dB @10cm 4000Hz
	Light Sensor	400-1050nm
	Infrared Emitter	940nm
Interface	MicroSD Card Slot	Maximum 16GB
	GPIO	40-PIN (Raspberry Pi Compatible)
	Grove	2 (Multifunction)
	FPC	20-Pins
	USB Type-C	Power & USB-OTG
Operation Interface	5-Way Switch
	Power/Reset Switch
	User-defined button *3

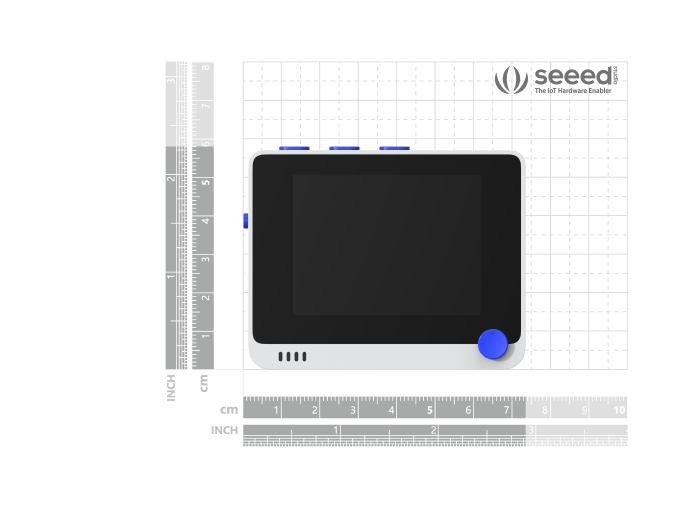

Enclosure	Dimension	72mm*57mm*12mm
	Materials	ABS+PC



出貨清單

• Wio終端
• USB Type-C電線
• 用戶手冊

Documents

• ATSAMD51N19A資料表
• Wio終端原理圖
• 產品WIKI
