BlackBoard C 開發板 SparkFun原廠 ATmega328P 附TYPE C傳輸線

商品說明

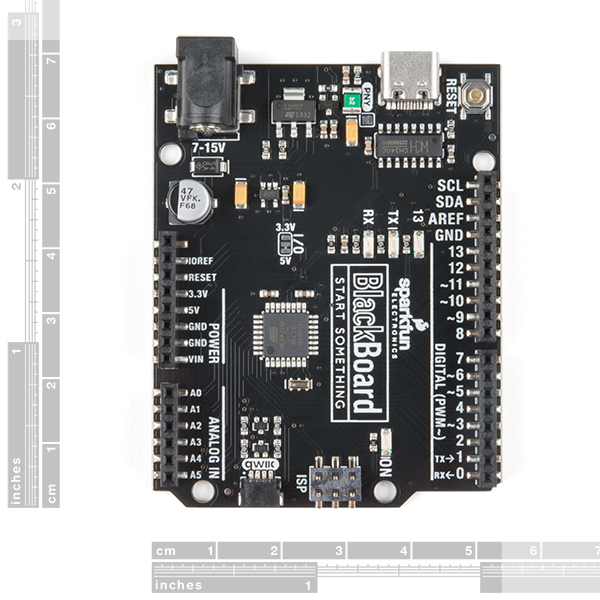

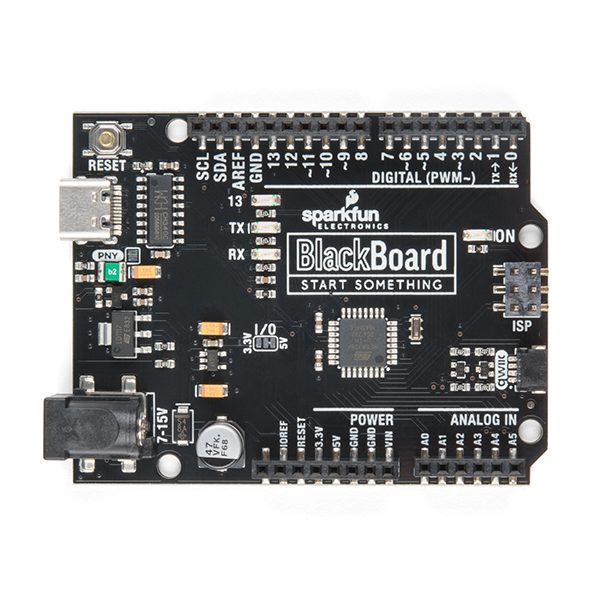

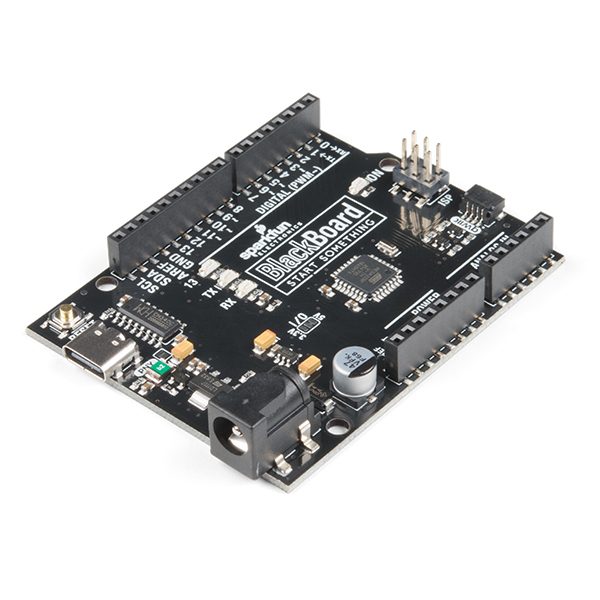

BlackBoard C 開發板 SparkFun原廠 ATmega328P

來自SparkFun的BlackBoard源自於Arduino Uno，並在擴充改良額外的好處。

BlackBoard擁有基本界面：14個帶有6個PWM引腳的數字I / O引腳，4個模擬輸入，UART和帶有少量外部中斷引腳的SPI。

BlackBoard甚至還有一個SMD ISP標頭，用於將SPI引腳連接到屏蔽。

我們已經應用了我們所學到的關於製作更好的Uno並創建了BlackBoard的每一課。

USB轉串口帶USB C連接器和CH340C完成，需要更少的驅動程序安裝。BlackBoard的功率部分已經過重新設計：我們升級了3.3V穩壓器，提供高達600mA的電流，具有完全的熱和反向電路保護，並增加了額外的去耦電容，以提高ADC讀數的靈敏度。我們降低了功率LED，引腳13 LED和TX / RX LED的亮度，從盲目到完美。我們在電路板邊緣添加了3.3V電壓轉換和Qwiic連接器，可以快速無縫地連接到我們不斷增長的I ²線基於C的Qwiic產品。我們在電路板底部添加了焊盤，用於D + / D-，因此您可以將BlackBoard嵌入到項目中並運行外部USB連接。我們增加了重置按鈕的高度。這聽起來並不多，但每個觸動它的人都喜歡這種改進。最後，我們將PTC從500mA增加到2A，這樣您就可以捕獲USB C的全部功率。

我們添加了一個I / O跳線。將走線切割為5V並將跳線焊接至3.3V側，電路板將以3.3V電壓運行。如果您有需要保護的屏蔽或3.3V敏感設備（如SPI接口），這非常方便。

SparkFun BlackBoard經過Optiboot引導程序的全面測試，可以使用Arduino中的“Arduino / Genuino Uno”選項輕鬆編程。您可以通過USB或桶式插孔為BlackBoard供電。板載電源調節器可以處理7到15VDC的任何電壓。槍管插孔可支持高達2安培，而USB連接限制為0.5A。請查看以下相關項目，了解兼容的壁式電源。

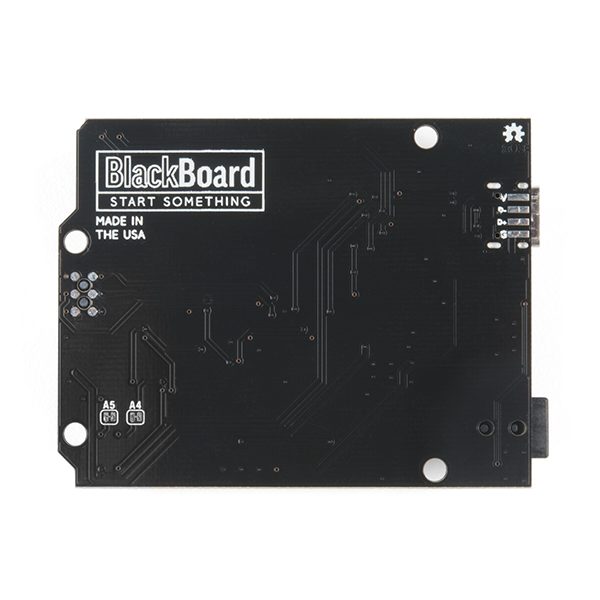

A4 / A5針腳：我們建議您不要使用A4 / A5進行模數轉換。這些引腳具有外部2.2k上拉電阻，如果將它們用作模數轉換引腳，則會影響讀數。A0至A3仍可作為ADC引腳正常工作。但是，如果您需要額外的A4 / A5 ADC引腳，則可以在電路板後部有兩個跳線，可以切斷以斷開2.2k上拉電阻。

特徵

• 帶有Optiboot（UNO）Bootloader的ATmega328P微控制器
• CH340C USB轉串口IC
• 增強型和可逆USB C連接器
• 內置Qwiic連接
• 輸入電壓：7-15V
• 0-5V輸出，3.3V兼容輸入
• 14個數字I / O引腳（6個PWM輸出）
• 6個模擬輸入
• ISP標題
• 32k閃存
• 16MHz時鐘速度
• 平底，全SMD結構

Documents

• 概要
• 檔案
• 驅動程序：CH340C使用內置於大多數現代操作系統的CDC驅動程序，包括Windows 7,8,10，Linux Mint，OSX Yosemite，El Capitan和Sierra，這意味著您不需要安裝任何額外的軟件。但是，有各種各樣的操作系統，所以，如果遇到驅動程序問題，你可以在這裡獲得驅動程序。
  • Windows – 驅動程序版本3.4（2016-09-28）
  • Linux – 驅動程序版本1.5（2018-03-18）
  • Mac – 驅動程序版本1.4（2017-01-11）適用於10.9,10.10,10.11和10.12
• Arduino IDE下載
• BlackBoard 獲取最新的設計文件



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

SparkFun BlackBoard C
