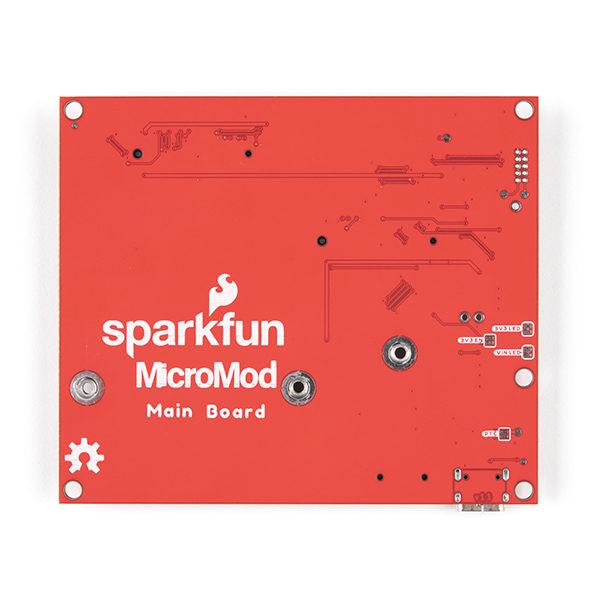

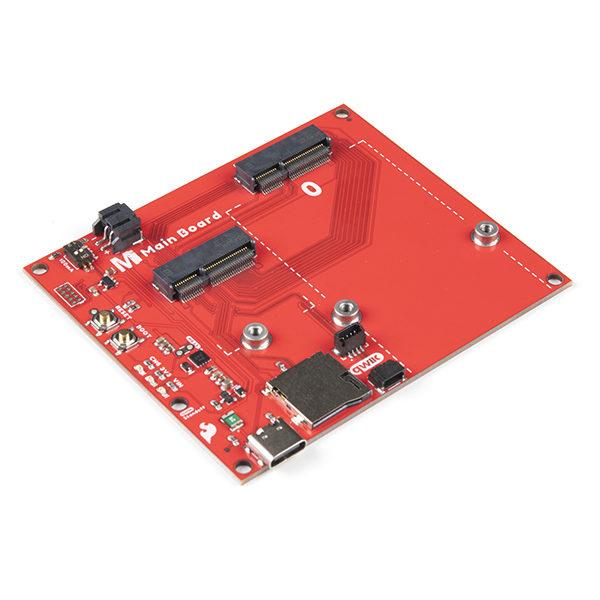

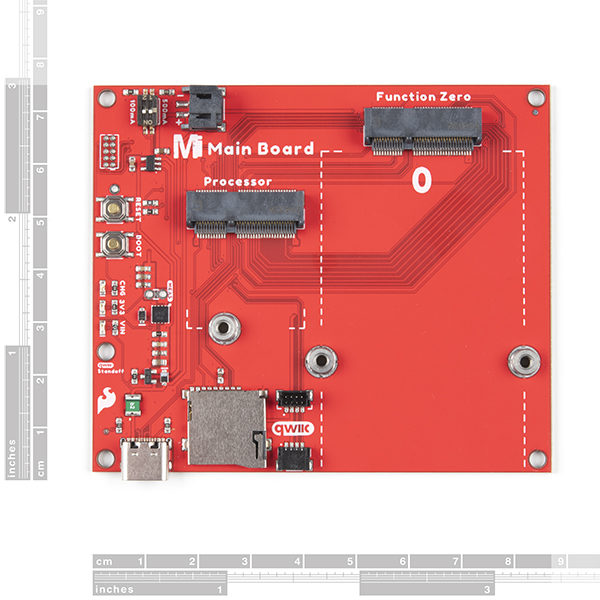

MicroMod Main Board主機板

MicroMod 主板是一種專用載板，可讓您將 MicroMod 處理器板與單個 MicroMod 功能板連接起來。使用 M.2 MicroMod 連接器，連接您的處理器和功能板輕而易舉。

只需將電路板斜邊連接器上的鍵與 M.2 連接器上的鍵匹配，然後用螺釘固定電路板。主機板包括一個 USB-C 連接器，用於為處理器板供電和編程。

板上還有兩個用於復位和啟動的按鈕。板上還包括一個 2A 可複位保險絲和 3.3V/1A 穩壓器。我們甚至為希望繞過保險絲的高級用戶添加了一個方便的跳線，並為低功率測試添加了另一個用於測量電流消耗的跳線。

對於那些需要遠程應用的人，該板包括一個 2 針 JST 連接器和一個單節 LiPo MCP73831 充電 IC（設置為 500mA 的速率）。三個狀態 LED燈號可顯示電源和充電。

有一個 microSD 卡插槽，因此您也可以插入 microSD 卡進行數據記錄。最後板上安裝了兩個 Qwiic 連接器，可以輕鬆地將支持 Qwiic 的 I2C 設備添加到您的項目中！

注意：MicroMod 主板不包含 MicroMod 處理器和功能板，這些需要單獨購買。



規格

• 輸入電壓範圍
  • 5V 通過 USB C 連接器
  • ~3.7V 至 4.2V 通過鋰聚合物電池連接器
• 內置自恢復 PTC 保險絲（額定 5V/2A）
• AP7361C 3.3V 穩壓器（額定 1A）
• 集成 MCP73831 單節鋰聚合物電池充電電路
  • 通過 DIP 開關調節充電率
    • 100毫安
    • 166毫安
    • 500毫安
• 端口
  • 1 個 USB C 型連接器
  • 1x 2 針 JST 連接器
  • M.2 連接器
    • 1x MicroMod 處理器板
    • 1x MicroMod 功能板
  • 2x Qwiic 啟用 I ² C
  • 1 個 MicroSD 卡插槽
  • 1x SWD 2×5 接頭
• 鈕扣
  • 1x 重置
  • 1x 開機

• 發光二極管
  • 1xVIN
  • 1x 3.3V
  • 1x CHG
• 跳線
  • MEAS
  • PTC
  • 3.3V EN
  • VIN LED
  • 3.3V LED
