XIAO nRF52840 支援Arduino / MicroPython-Bluetooth5.0 板載天線

商品說明

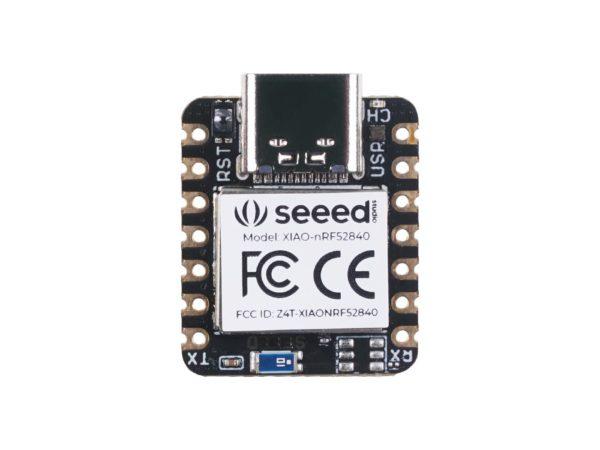

XIAO nRF52840 產品介紹

作為 Seeed XIAO 系列中的第一款無線產品，Seeed XIAO配備了功能強大的 Nordic nRF52840 MCU，該 MCU 採用藍牙 5.0 模組設計，圍繞 32 位 ARM® Cortex™-M4 CPU 和浮點單元 (FPU) 構建工作頻率為 64MHz。具備無線連接能力，保持Seeed XIAO系列經典的小巧精緻外形，可用於可穿戴設備和物聯網項目。

此外它在深度睡眠模式下僅需 5 μA，並且由於採用 BQ25101 晶片，它支持電池充電管理。為了更好地支持 IoT 和 TinyML AI 項目。

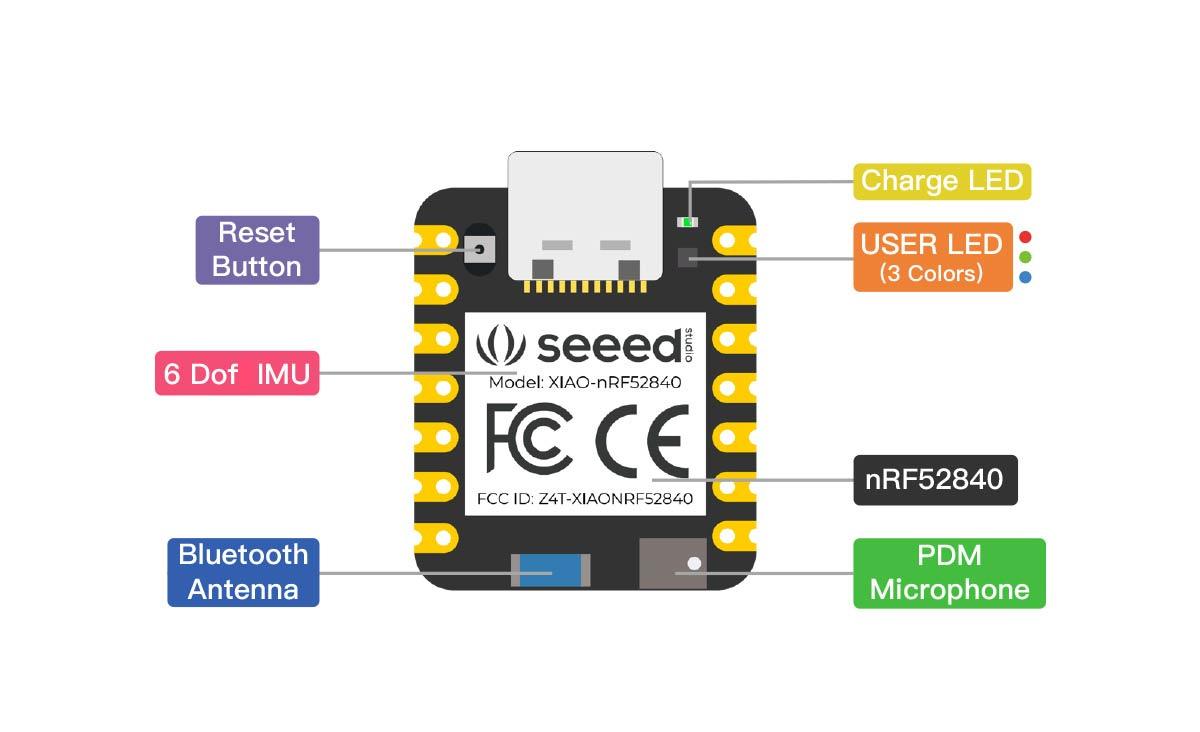

與XIAO RP2040相比，XIAO nRF52840接口更加豐富。首先要注意的是板上的近場通信 (NFC) 功能。其次，Type-C接口的一側有一個小巧精緻的重置按鈕。另一方面，它被設計成一個三合一的LED和一個電源LED。有 11 個可用作 PWM 引腳的數字 I/O 和 6 個可用作 ADC 引腳的模擬 I/O。它支持 UART、IIC 和 SPI 所有三個常見的串口。與 Seeed XIAO RP2040 相同，它具有板載 2 MB 閃存，這意味著它也可以通過 Arduino、MicroPython、CircuitPython 或其他程序語言進行編程。

特徵

• 強大的 CPU：Nordic nRF52840、ARM® Cortex™-M4 32 位處理器，FPU 以 64 MHz 運行
• 無線功能：藍牙 5.0、NFC 和帶板載天線的 ZigBee 模組

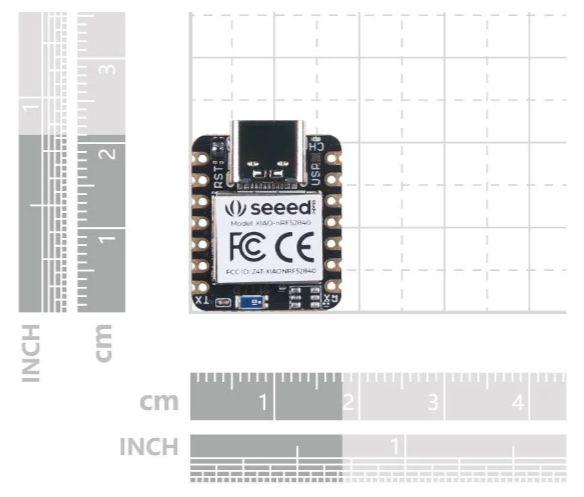

• 超小尺寸：21 x 17.5mm，Seeed Xiao 系列可穿戴設備的經典外形
• 超低睡眠功耗：5 μA，深度睡眠模式
• 電池充電晶片：BQ25101晶片支持鋰電池充電管理
• 接口豐富：1x Reset button, Ix UART, 1x IIC, 1x SPI, 1x NFC, 1x SWD, 11x GPIO, 6x ADC, 1x 三合一LED,1x User LED
• 板載 2 MB 閃存
• 單面元件，表面貼裝設計

應用

• 可穿戴設備
• 無線連接
• 嵌入式機器學習項目
• 非常適合迷你 Arduino 項目
• 微型機器學習應用程序

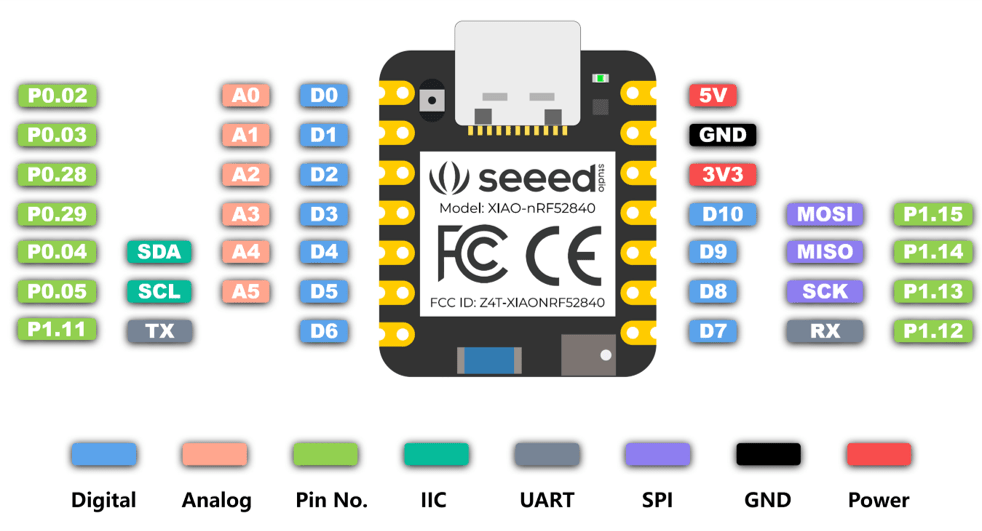

腳位定義

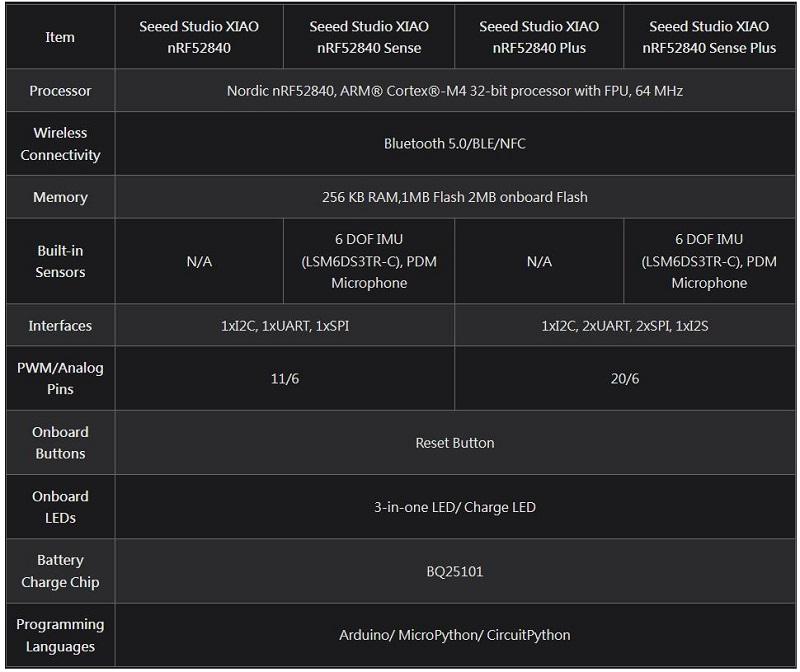

Seeed XIAO系列

Documents

• BQ25101 Datasheet
• Nano BLE MCU-nRF52840 PS v1.1

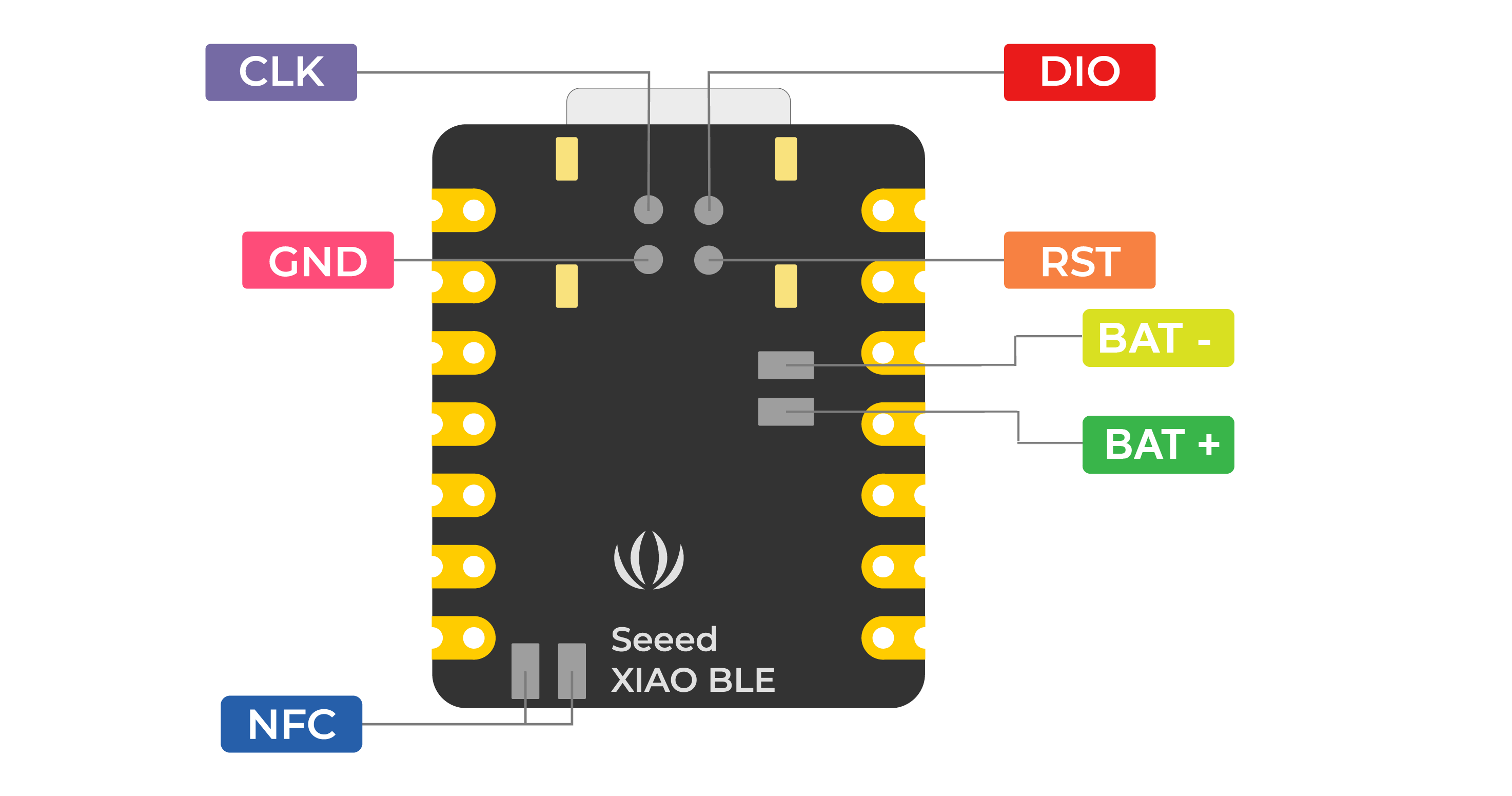

• Bottom-pad-positioning
• Seeed XIAO nRF52840 v1.0 SCH
• Flash_P25Q16H-UXH-IR_Datasheet
• Seeed XIAO BLE nRF52840 BLE Communication Distance Test Report

教學主題

• [Wiki]XIAO BLE
• [Project]Control a WS2812B LED strip with the XIAO BLE
