XIAO ESP32S3 開發板 雙核 支援WiFi+BLE 5.0 附U.FL天線+排針

商品說明

XIAO ESP32S3 開發板 產品描述

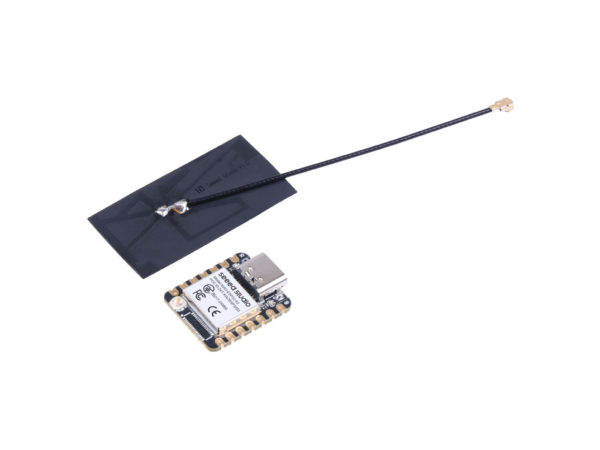

XIAO ESP32S3 是一款採用 Expressif ESP32-S3R8 晶片的高性能主機板。 該板支援 2.4GHz WiFi 和低功耗藍牙® BLE 5.0 雙模無線通信，非常適合高性能、低功耗物聯網應用。使用U.FL天線連接時，遠端通訊距離可達100m。

XIAO ESP32S3 配備強大的 Xtensa® 32 位元 LX7 雙核心處理器（運行頻率高達 240MHz）、8MB PSRAM 和 8MB 快閃記憶體，旨在輕鬆處理多項要求較高的任務。

此外，XIAO ESP32S3 支援鋰電池充電管理，支援深度睡眠模式，功耗低至 14μA。 XIAO ESP32S3 具有 4 種可調功率模式，可平衡通訊距離、資料速率和功耗，以滿足各種應用情境的需求。

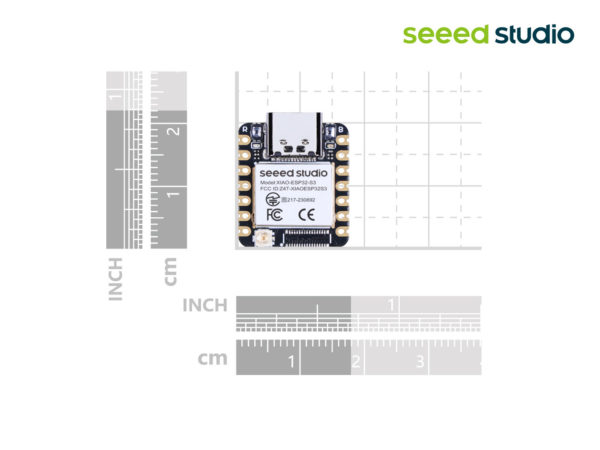

XIAO ESP32S3 的尺寸僅為 21 x 17.5 mm，採用經典的拇指大小外形設計，非常適合穿戴式裝置。 其麵包板友好型和表面貼裝設計使其非常適合生產，所有 SMD 組件都位於單面板上，便於大規模生產。

XIAO ESP32S3 特徵

• 強大的MCU板：採用ESP32S3 32位元雙核心Xtensa處理器，運行頻率高達240MHz，安裝多個開發端口，支援Arduino / MicroPython

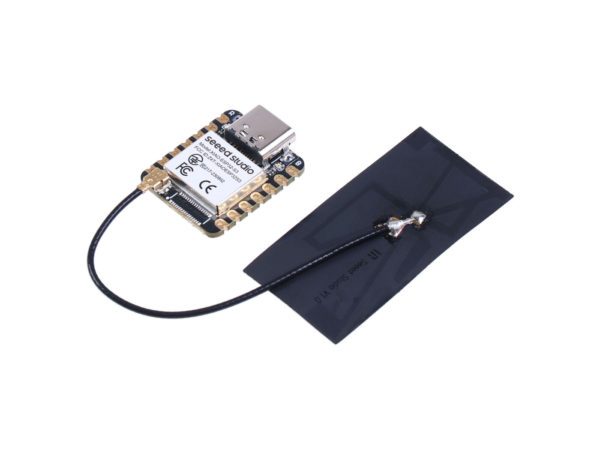

• 出色的射頻性能：支援2.4GHz WiFi和BLE 5.0雙無線通信，與U.FL天線連接時支援100m+遠端通信
• 精心的電源設計：鋰電池充電管理能力，提供4種功耗模式，可達到深度睡眠模式，耗電量低至14μA
• 拇指大小的緊湊設計：21 x 17.5mm，採用XIAO經典外形，適合穿戴式裝置等空間有限的項目
• 完美的生產：麵包板友好型和 SMD 設計，背面無組件

ESP32S3 VS ESP32C3 比較

Parameter	Seeed Studio XIAO ESP32S3	Seeed Studio XIAO ESP32C3
Processor	ESP32-S3R8	ESP32-C3 SoC
	Xtensa LX7 dual-core, 32-bit processor running up to 240 MHz	RISC-V single-core 32-bit chip processor with a four-stage pipeline that operates at up to 160 MHz
Wireless	Complete 2.4GHz WiFi subsystem	Complete 2.4GHz WiFi subsystem
	BLE: Bluetooth 5.0, Bluetooth mesh	BLE: Bluetooth 5.0, Bluetooth mesh
On-chip Memory	8M PSRAM & 8MB Flash	400KB SRAM & 4MB Flash

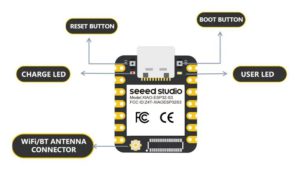

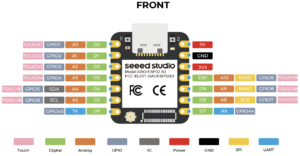

Interface	1x UART, 1x IIC, 1x IIS, 1x SPI,11x GPIO(PWM), 9x ADC, 1x User LED, 1x Charge LED	1x UART, 1x IIC, 1x SPI, 11x GPIO(PWM), 4x ADC
	1x Reset button, 1x Boot button	1x Reset button, 1x Boot button
Dimensions	21 x 17.5mm	21 x 17.5mm
Power	Input voltage (Type-C): 5V Input voltage (BAT): 4.2V	Input voltage (Type-C): 5V Input voltage (BAT): 4.2V
	Circuit operating Voltage (ready to operate): – Type-C: 5V@19mA – BAT: 3.8V@22mA	Circuit operating Voltage (ready to operate): – USB:5V@9mA – BAT:3.8V@9mA
	Charging battery current: 100mA	Charging battery current: 350mA
Low Power Consumption Model (Supply Power: 3.8V)	Modem-sleep Model: ~ 25 mA Light-sleep Model: ~ 2mA Deep Sleep Model: ~ 14 μA	Modem-sleep Model: ~ 24 mA Light-sleep Model: ~ 3 mA Deep Sleep Model: ~ 44 μA
WiFi Enabled Power Consumption	Active Model: ~ 100 mA	Active Model: <75 mA
BLE Enabled Power Consumption	Active Model: ~ 85 mA	Modem-sleep Model: <27 mA
Working Temperature	-40°C ~ 65°C	-40°C ~ 85°C

技術資料

• ESP32-S3 Datasheet
• TinyML Case Studies
• XIAO Reference Design
• 3D Printing “Case” Studies
• Getting Started with Seeed Studio XIAO ESP32S3 (Sense)
