nRF24L01+ 模組轉接板 nRF24L01 轉 TTL 銜接開發板

商品說明

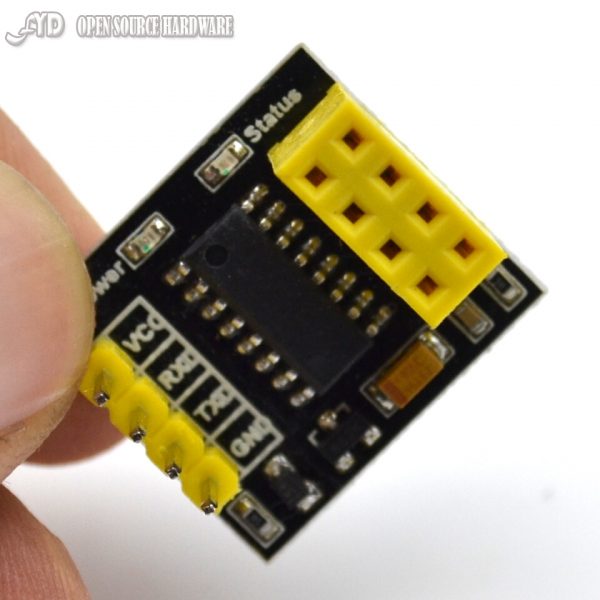

nRF24L01+ 模組轉接板  nRF24L01 轉 TTL 銜接開發板

nRF24L01+ 模組轉接板 系統參數：

• TTL 無線串口傳輸模組，支持AT明了對系統進行配置！
• 多頻點：125頻點，滿足多點通信和調頻通信的需要。
• 模塊兩個LED燈分別是電源指示燈(紅色)、nRF24L01狀態指示燈(藍色/綠色)。
• 內置看門狗防司機程序，可以在環境惡劣的工業控制場合穩定運行。

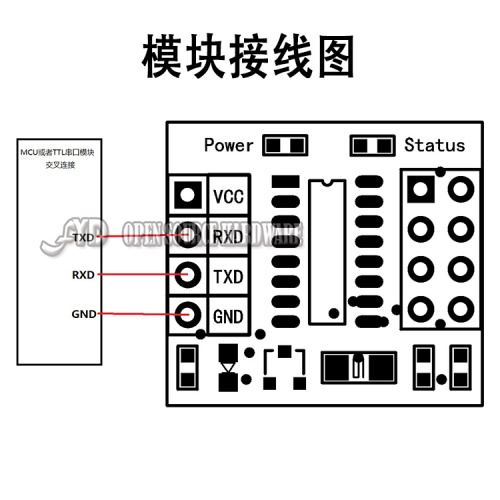

• nRF24L01模塊插入方向如網頁下面圖片所示，插反系統不會工作，但不會燒壞無線模塊。
• 採用此模塊做無線串口通信可以使傳輸距離更遠(100~1100m，取決於採用的無線模塊功率)，遠遠超過藍牙串口(10m)的傳輸距離。
• 產品尺寸：20*18mm
• 工作電壓：3.3V-5V(最低3.3V，低於3.3V不能工作)
• 紅燈：電源指示燈，接通電源以後，燈亮
• 綠燈：nRF24L01自檢燈,閃爍代表檢測到模組
• TTL串口，3.3V-5V電平相容
• 單次傳輸有效位元組數：1-31位元組
• 與其他無線模組通信格式：第0位元為傳輸資料的位元組長度

注意！！本模組不包含 nRF24L01+ 無線射頻模組，需自行加購

系統命令：

注：所有命令均為大寫，標點符號必須英文狀態下的半角標點！！

1 、單次傳輸有效字節數：1-31字節。

第0 個字節系統保留，用於每次傳輸的數據包長度統計；例如串口發送“ abc ” (ASCII 碼，3 個字節) ，實際傳輸時3abc( 第0 個字節就為3) ，接收端實際處理時應根據第0 字節中的數來判斷收到的數據包長度。

模塊傳輸協議如下表所示：

Byte0是系統保留位，用於統計數據包長度。Byte1~Byte31是用戶操作位

模式一：無線串口模塊之間通信

不需要考慮協議，通訊頻率、空中傳輸速率、CRC校驗方式相同，發送方的目標地址等於接收方的接收地址即可相互通信。

模式二：無線串口模塊發送，單片機接收

單片機需從Buff[1]開始讀，讀Buff[0]個長度的字節。Buff[1]是電腦發送的第一個字節。電腦發送“ ABCDE ”單片機接收C語言示例：

for (i=0;i< Buff[0];i++) // 此例 Buff[0]=5( “ ABCDE ”一共 5個字節 )

{

    Reserve[i] = Buff[ i+1 ]; // Reserve[]是實際接收到的“ ABCDE ”

}

模式三：單片機發送，無線串口模塊接收

單片機發送時，需將Buff[0]置本次傳輸的總字節數，傳輸1個字節

Buff[0]就是“ 0x01 ”，傳輸31個字節Buff[0]就是“ 0x1F ”

單片機發送“ ABCDE ”無線串口模塊接收C語言示例：

// “ ABCDE ”一共5個字節,所以Send[0]=5;

Unsigned char Send[32] = {5,’A’,’B’,’C’,’D’,’E’ ,…} ;

NRF24L01_TxPacket (Send);

2 、模塊波特率：4800,9600,14400,19200,38400,57600,115200。涵蓋常用波特率，(出廠默認波特率為9600)

波特率修改指令：發送ASCII 碼【AT+BAUD=n 】（n 為1,2,3,4,5,6,7 分別對應4800,9600,14400,19200,38400,115200 的波特率）

如：修改波特率為 115200 ，則串口調試助手發送 ASCII碼【 AT+BAUD=7】，系統回复：

通訊波特率設置成功!!

波特率：115200
