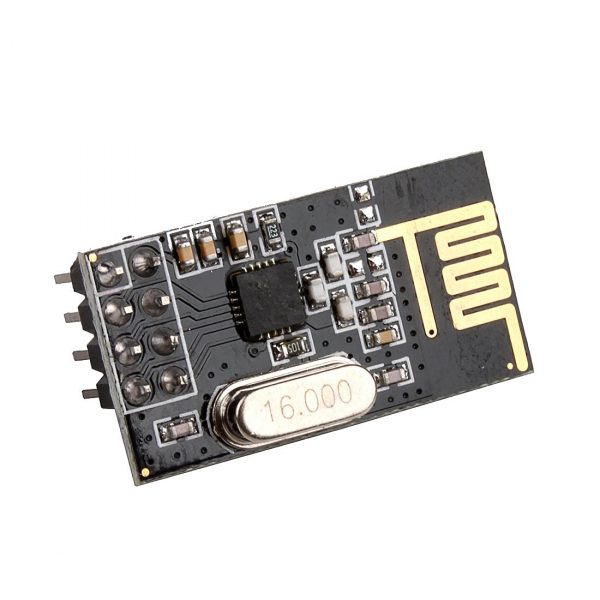

NRF24L01+ 工業級遠距離升級版3.3V 2.4G無線收發模組
本商品為實驗開發零組件,此商品非以接頭連接後即可直接使用之射頻模組,非屬電信管制射頻器材。
本模塊為為解決NRF24L01 功率過小而設計,距離比NRF24L01遠 100%,完全替換。什麼都不用修改!NRF24L01是一款工作在2.4-2.5GHz世界通用ISM頻段的單片收發芯片,無線收發器包括:頻率發生器 增強型SchockBurstTM 模式控制器 功率放大器 晶體放大器 調制器 解調器 輸出功率頻道選擇和協議的設置可以通過SPI接口進行設置極低的電流消耗,當工作在發射模式下發射功率為6dBm時電流消耗為9.0mA 接受模式為12.3mA掉電模式和待機模式下電流消耗模式更低。
全球開放ISM 頻段,最大0dBm 發射功率,免許可證使用。空曠180-240米!距離上和進口的比較,絕對超過進口的1倍多!
空曠條件250Kb的波特率,240米以上還有信號。此時方向性極強,但2.4G繞射性和穿透性不強,這是弊端。
支持六路通道的數據接收
- 低工作電壓:1.9~3.6V低電壓工作
- 高速率:2Mbps,由於空中傳輸時間很短,極大的降低了無線傳輸中的碰撞現像(軟件設置1Mbps或者2Mbps的空中傳輸速率)
- 多頻點:125 頻點,滿足多點通信和跳頻通信需要

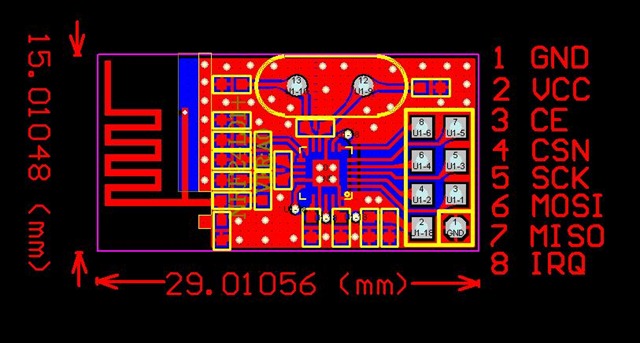

- 超小型:內置2.4GHz天線,體積小巧,15x29mm(包括天線)
- 低功耗:當工作在應答模式通信時,快速的空中傳輸及啟動時間,極大的降低了電流消耗。
- 低應用成本:NRF24L01 集成了所有與RF協議相關的高速信號處理部分,比如:自動重發丟失數據包和自動產生應答信號等,NRF24L01的SPI接口可以利用單片機的硬件SPI口連接或用單片機I/O口進行模擬,內部有FIFO可以與各種高低速微處理器接口,便於使用低成本單片機。
- 便於開發:由於鏈路層完全集成在模塊上,非常便於開發。自動重發功能,自動檢測和重發丟失的數據包,重發時間及重發次數可軟件控制 自動存儲未收到應答信號的數據包自動應答功能,在收到有效數據後,模塊自動發送應答信號,無須另行編程載波檢測—固定頻率檢測 內置硬件 CRC 檢錯和點對多點通信地址控制數據包傳輸錯誤計數器及載波檢測功能可用於跳頻設置可同時設置六路接收通道地址,可有選擇性的打開接收通道標准插針Dip2.54MM間距接口,便於嵌入式應用.
原廠技術文件 NRF24L01+ Data Sheet
Arduino 範例與教學https://arduino-info.wikispaces.com/Nrf24L01-2.4GHz-HowTo
