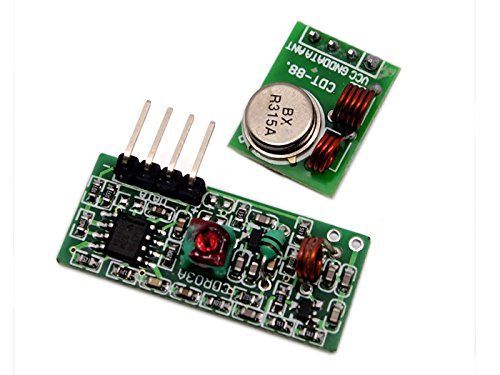

315MHz Simple RF Link Kit 無線通訊工具包 發射接收模組
NT$57 NT$48 未稅
315MHz Simple RF Link Kit 無線通訊工具包 發射接收模組
工作電壓:3-12V
工作頻率:315MHz
待機電流:0mA
工作電流:20-28mA
傳輸距離:>500m(開闊地接收板靈敏度在-103dBm以上距離)
輸出功率:16dBm (40mW)
傳輸速率:<10Kbps
調製方式:OOK(調幅)
工作溫度:-10℃~+70℃
尺寸:19×19×8mm
尚有庫存
- 商品說明
商品說明
315MHz Simple RF Link Kit 無線通訊工具包 發射接收模組
技術參數:
產品名稱:不帶編碼發射模塊
工作電壓:3-12V
工作頻率:315MHz
待機電流:0mA
工作電流:20-28mA
傳輸距離:>500m(開闊地接收板靈敏度在-103dBm以上距離)
輸出功率:16dBm (40mW)
傳輸速率:<10Kbps
調製方式:OOK(調幅)
工作溫度:-10℃~+70℃
尺寸:19×19×8mm
二、使用說明:
如親對距離要求較遠,可接1/4波長的天線,一般採用50歐姆單芯導線,天線的長度315M的約為23cm;
天線位置對模塊接收效果亦有影響,安裝時,天線盡可能伸直,遠離屏蔽體,高壓,及乾擾源的地方;
三、腳位說明:
腳位(從左到右)及使用說明:
腳位名稱功能說明
1 ATAD數據輸入腳
2 VCC電源正極
3 GND電源負極接收模塊一共有三個外部接口,上面有英文表示。”VCC”表示接電源正極,” ATAD”表示輸入,”GND”表示接電源負極。
接收模塊技術參數
- 工作電壓:DC5V 靜態電流:4MA
- 接收頻率:315 MHZ
- 接收靈敏度:-105DB
- 尺寸:30*14*7mm 外接天線:32CM 單芯線,繞成螺旋狀

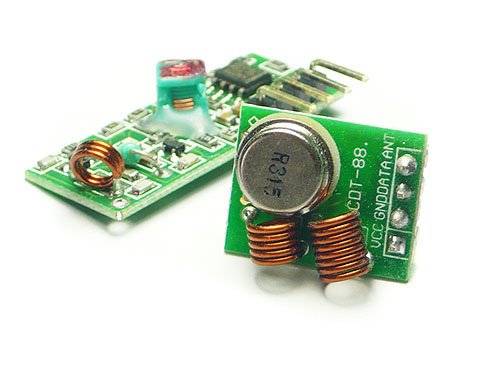

315MHz Simple RF Link Kit
發射頭技術參數
- 發射距離:20-200 米(電壓不同,效果不同)
- 工作電壓:3.5-12V
- 外型尺寸:19*19mm
- 工作方式:AM
- 傳輸速率:4KB/S
- 發射功率:10mW
- 發射頻率:315 M
- 外接天線:25cm 普通多芯或單芯線
- 引腳排列從左→右:(DATA ;VCC ;GND )
應用環境
遙控開關、接收模塊、摩托車、汽車防盜產品、家庭防盜產品、電動門、捲簾門、窗、遙控插座、遙控LED 、遙控音響、遙控電動門、遙控車庫門、遙控伸縮門、遙控捲閘門、平移門、遙控開門機、關門機等門控系統、遙控窗簾、報警主機、報警器、遙控摩托車、遙控電動車、遙控MP3 等。
發貨清單:
- 315M 接收模組x 1 ;
- 315M 發射模組x1。
