- 商品說明
商品說明

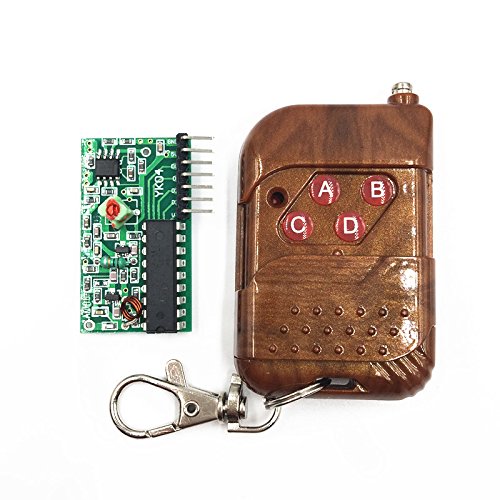

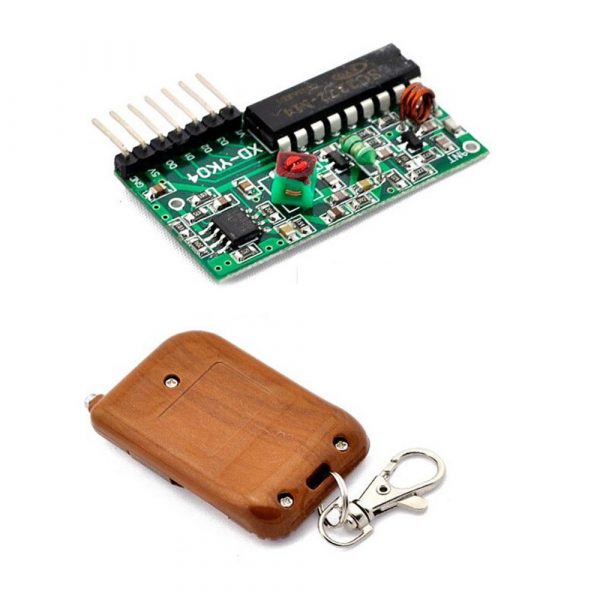

四路遙控套件 M4 非鎖接收板 配四鍵 遙控器 支援Arduino
- 工作電壓(V):DC5V
- 靜態電流(mA):4.5MA
- 調制方式:調幅(OOK)
- 工作溫度: -10℃~+70℃
- 接收靈敏度(dBm):-105DB
- 工作頻率(MHz):315M頻率

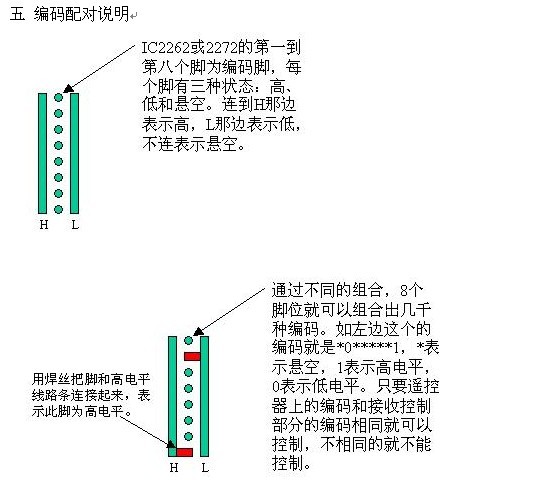

- 編碼方式:焊盤編碼(固定碼)
- 工作方式:M4(點動:按住不鬆手就輸出一鬆手就停止輸出)
- 尺寸(LWH):41*23*7mm
二、四路遙控套件 產品特點:
四路遙控套件 / 超再生接收模組採用LC振盪電路內含放大整形輸出的數據信號為解碼後的高電平信號使用極為方便所以被廣泛使用。
帶四路解碼輸出(同時也可改為六路點動或互鎖輸出)使用方便。
頻點調試容易。
接收模組有較寬的接收帶寬一般為±10MHz,出廠時一般調在315MHz或433.92MHZ(如有特殊要求可調整頻率頻率的調整範圍為266MHz~433MHz)。
接收模組一般採用DC5V供電如有特殊要求可調整電壓範圍。。
三、腳位及使用說明:
腳位 |
名稱 |
功能說明 |
1 |
VT |
輸出狀態指示 |
2 |
D3 |
數據輸出 |
3 |
D2 |
數據輸出 |
4 |
D1 |
數據輸出 |
5 |
D0 |
數據輸出 |
6 |
5V |
電源正極 |
7 |
GND |
電源負極 |
ANT |
接天線端 |
接收模組一共有八個外部接口上面有英文表示。“5V”表示接電源正極“ D0、D1、D2、D” 3”表示輸出“GND”表示接電源負極“ANT”表示接天線端。
VCC電壓要與模塊工作電壓一致,且要做好電源濾波。

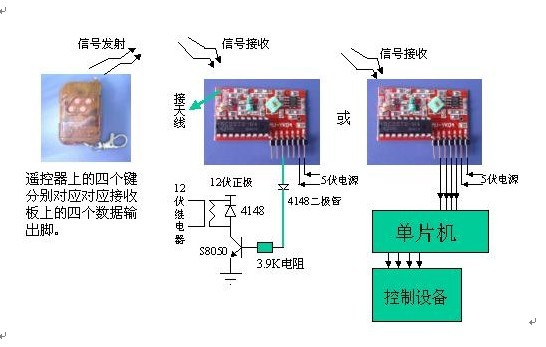

接線說明
2262/2272 4 Channel Key Wireless Remote Control 315MHZ Receiver module For Arduino// IC2262 2272 4 channel wireless remote control kits 4 key wireless remote control
