M5Stack AtomS3U ESP32-S3 開發板｜USB Type-A｜Wi-Fi｜PDM 麥克風｜紅外線｜RGB LED

商品說明

AtomS3U ESP32S3 Development Kit with USB-A

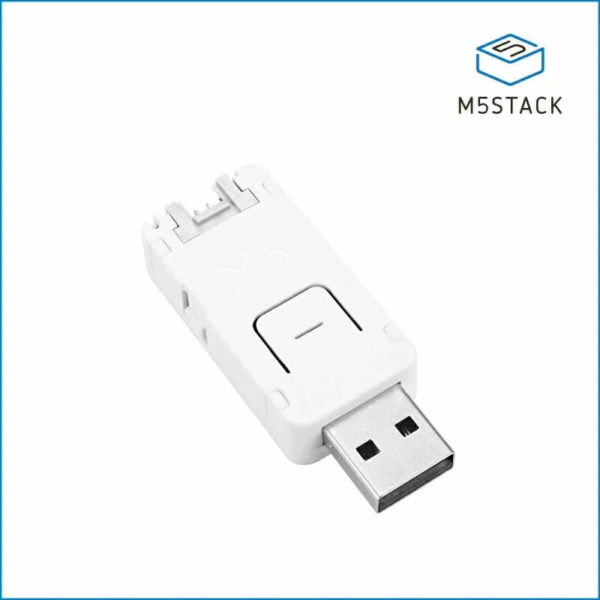

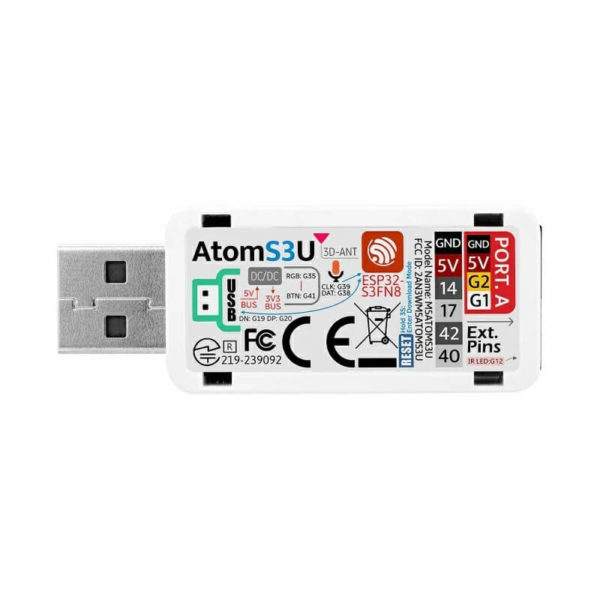

AtomS3U 是一款外型類似 USB 隨身碟的多功能開發板，採用樂鑫科技（Espressif）的 ESP32-S3 晶片，搭載雙核心 Xtensa LX7 處理器，主頻 240 MHz，並支援 2.4 GHz Wi-Fi。

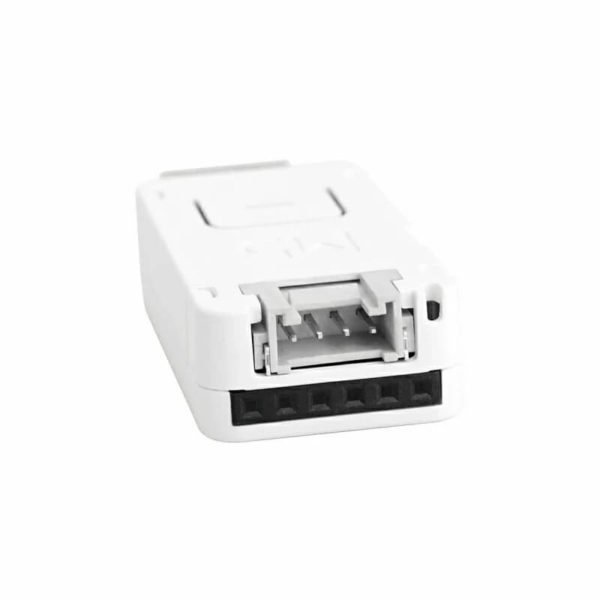

AtomS3U 配備 USB Type-A 介面並支援 USB OTG，另提供 Grove 介面、6 Pin 2.54mm 排針（包含 4 個 GPIO）、PDM 麥克風、紅外線發射器及可程式化 RGB LED，可用於物聯網、人機互動、語音輸入、語音辨識（STT）及 I/O 控制等應用。

產品特點

• ESP32-S3FN8，雙核心 Xtensa LX7，最高 240 MHz
• 支援 2.4 GHz Wi-Fi
• 支援 USB OTG 及 USB Serial/JTAG
• 內建可程式化 RGB LED
• 內建紅外線發射器
• 內建 PDM 麥克風
• 提供可擴充 GPIO 排針及 Grove 介面
• 支援多種開發平台
  • UIFlow2
  • Arduino IDE
  • ESP-IDF
  • PlatformIO

出貨清單

• 1 x AtomS3U

應用領域

• 物聯網裝置
• 人機互動
• 語音輸入與語音辨識
• I/O 控制
• 智慧家庭與嵌入式應用
• DIY 開發與原型製作

規格

規格	內容
SoC	ESP32-S3FN8，雙核心 Xtensa LX7，240 MHz
USB	USB OTG、USB Serial/JTAG
Wi-Fi	2.4 GHz Wi-Fi
麥克風	SPM1423 PDM 麥克風
USB 介面	USB Type-A
Grove 介面	PORT.A

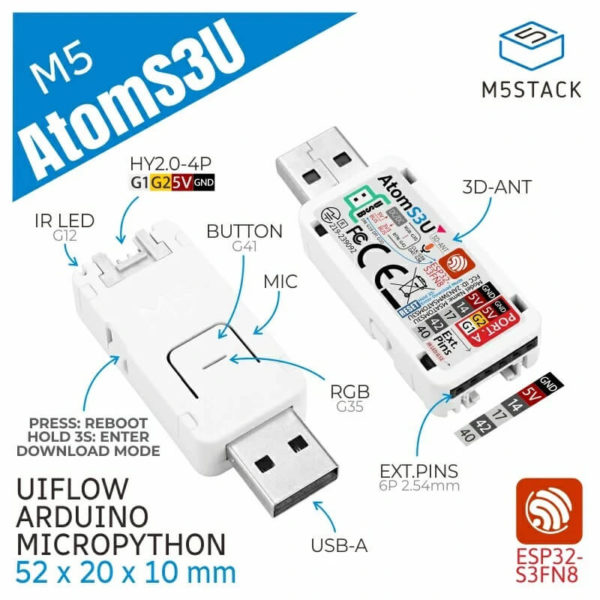

2.54mm 6 Pin 排針	GND / VIN_5V / G14 / G17 / G42 / G40
麥克風靈敏度	94 dB SPL @ 1 kHz，典型值：-22 dBFS
麥克風信噪比	94 dB SPL @ 1 kHz，A 加權；典型值：61.4 dB
支援輸入音訊頻率	100 Hz ～ 10 kHz
PDM 時脈頻率	1.0 ～ 3.25 MHz
RGB LED	WS2812

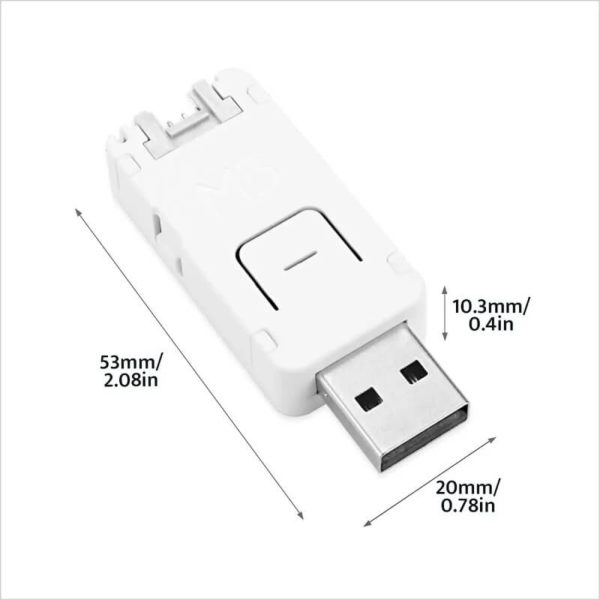

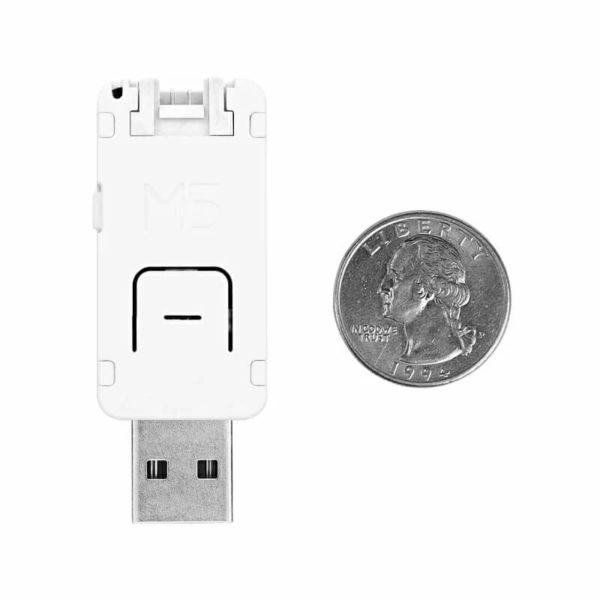

產品尺寸	53.0 × 20.0 × 10.3 mm
產品重量	8.5 g
包裝尺寸	114.2 × 65.6 × 20.6 mm
包裝毛重	16.3 g

教學與資料

M5Stack AtomS3U 官方產品文件
